          笛牧地埋式箱變與當地環境相融合，設計成各種自然景觀，美化城市，亮化城市 笛牧地埋式箱變,高低壓進出線采用防水全密封、全絕緣、全的接線方式,運行更加安全,對于地下水位較高(高于基礎底部)的地區,采用預制全封閉混凝土地坑結構,防止地表水流入及地下水滲入.

四川125KVA超薄型埋地式箱變圖片
       笛牧|景觀地埋式箱變品質保證
       采用的地下式組合變壓器具有以下特點，地埋式箱變箱體采用防腐蝕材料制作、全密封,防護等級達IP68,可浸入水中運行 ： ,占地面積小，較傳統箱變地表占用面積小70%以上
       高低壓進出線采用防水全密封、全絕緣、全的接線方式,運行更加安全. 埋地式箱變
       環變壓器油,確保具有良好的散熱能力, 亦可采用非晶合金鐵心,節能效果顯著
       絕緣耐熱等級高,環保等級高. 9396
       四川125KVA超薄型埋地式箱變圖片,后備及插入式熔斷器,給予地埋式變壓器更安全的保護.
       負荷開關具有二、三、四位置形式,適用于多種供電系統.
       預制式箱體基礎在工廠預制,采用6mm以上鋼板預壓成型,,地埋式箱式變電站,全密封結構,確保地表水及其它雜物不能進入地坑內。地埋式箱式變電站，也采用預制式鋼筋混凝土結構,的防水技術處理,確保基礎不滲漏。預制式箱體底部，設置有集水池,安裝有受自動排水系統控制的潛水泵.內部安裝有高低壓電纜安裝支架,方便電,地埋式箱式變電站,纜安裝固定. 防水照明燈,方便檢修. 頂蓋設有可打開的檢修孔.
        廣告燈箱式的戶外開關設備，開關設備的保護外殼采用廣告燈箱式結構,燈箱外殼的兩門可角度打開,并有氣動彈簧支撐定位,便于開關設備操作和維護. 燈箱設有隔熱層,具有良好的隔熱作用. 燈箱外殼的兩面為廣告板,采用體積小、光源均勻的LED發光元件.廣告燈箱與開關設備的門鎖獨立設置,燈箱維護不影響開關設備運行.燈箱外殼設有聲光報警裝置,受到外界破壞,可發出報警信號. 雙層門結構,防護等級達到IP34,第二層為儀表門,確保燈箱式外殼被破壞以后,低壓柜仍然達到一個完整獨立的戶外低壓產品的保護水平。埋地式箱變,隱藏在燈箱外殼中的風機可以自動對預制式箱體內進行排風和送風來降低溫度.
        防水和散熱，地埋變的防水處理，地埋式箱變的地下式組合變壓器雖然允許浸沒在水中運行,但為了地下式變壓器的長期安全可靠運行,基礎內的防水及排水進行了周全的設計.埋地式箱變,對于地下水位較低(低于基礎底部)的地區,采用預制式結構,頂部通風孔具備有效的通風和防雨能力,地坑基礎底部鋪設走水砂卵石,水可以直接滲入地下, 對于地下水位較高(高于基礎底部)的地區,采用預制全封閉混凝土地坑結構,防止地表水流入及地下水滲入。
       地埋式箱變的散熱，保證地下式變壓器的溫升和散熱:采用11系列低損耗產品或非晶合金鐵心的產品,空載損耗及負載損耗都有很大程度的降低,所以發熱量低。耐熱等級高,具有較大的溫升裕度,也提高了地下變壓器的過負荷能力。地下式變壓器采用環變壓器油(或高燃點油),毋須加入添加劑就能在極低溫度下連續流動,而其良好的粘度—時間特性使得在溫度升高時油的流動速度加快,確保產品具有良好的散熱能力。地埋式箱式變電站,在高低壓電氣與基礎之間,設置了進風及出風風機,當溫到設定值時進行強送/排風降溫,保證地下式變壓器的正常進行.

        笛牧|景觀地埋式箱變結構， 地埋式變壓器采用航天技術：潛艇式密封倉，通風散熱、變壓器釋壓、檢修通道,為了地下式變壓器的長期安全可靠運行,基礎內的防水及排水進行了周全的設計.對于地下水位較低(低于基礎底部)的地區,采用預制式結構,頂部通風孔具備有效的通風和防雨能力,基礎底部鋪設走水砂卵石,水可以直接滲入地下, ,對于地下水位較高(高于基礎底部)的地區,采用預制全封閉混凝土地坑結構,防止地表水流入及地下水滲入
       地埋式箱變主要由地埋式變壓器和廣告燈箱式的戶外開關設備組成。6514
地埋式變壓器是由變壓器、高壓負荷開關、熔斷器等組合在一起的一種新型的緊湊型的變電設備,埋地式箱變，它安裝在地坑中,不占用地表空間,而且能在一段時間內浸沒在水中運行.

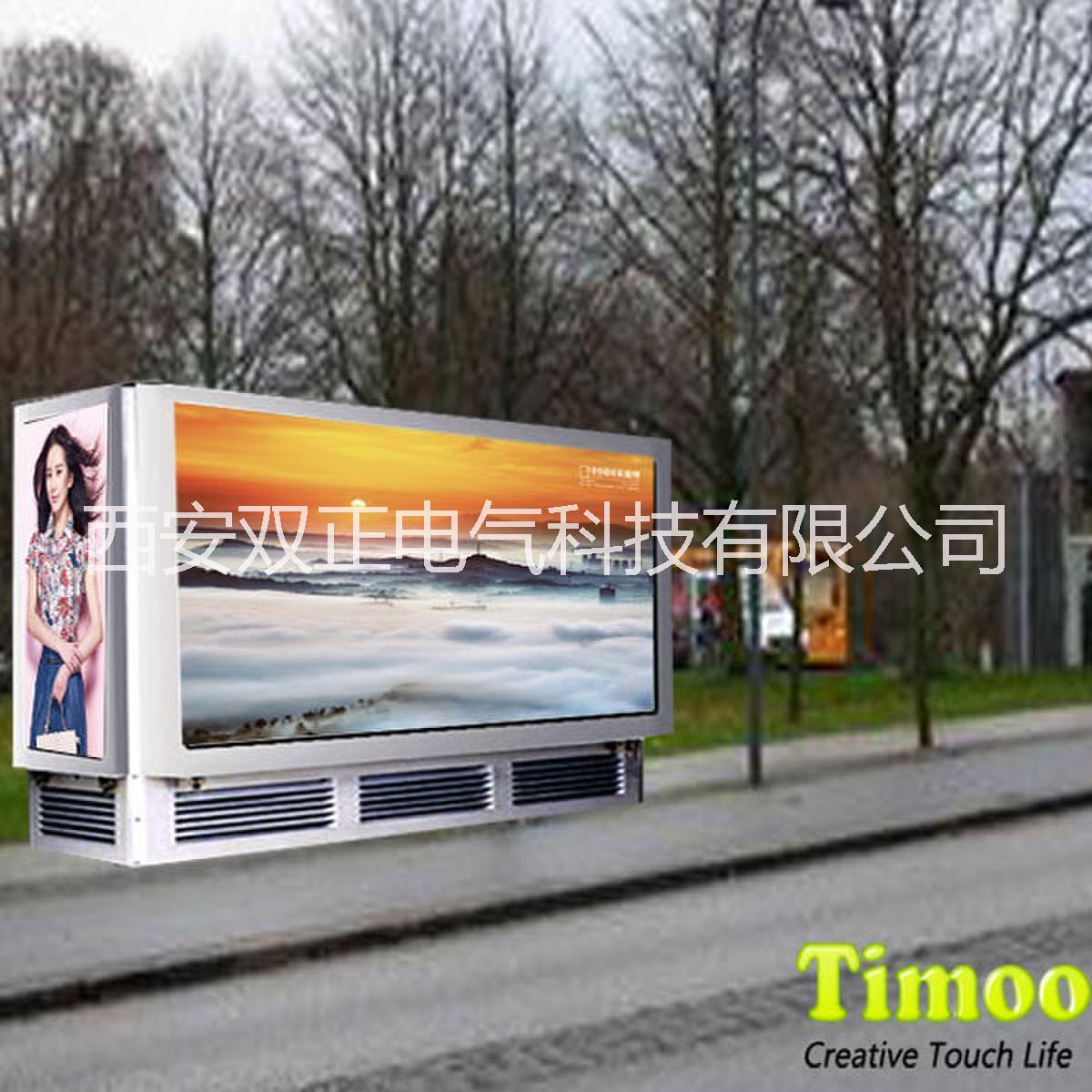

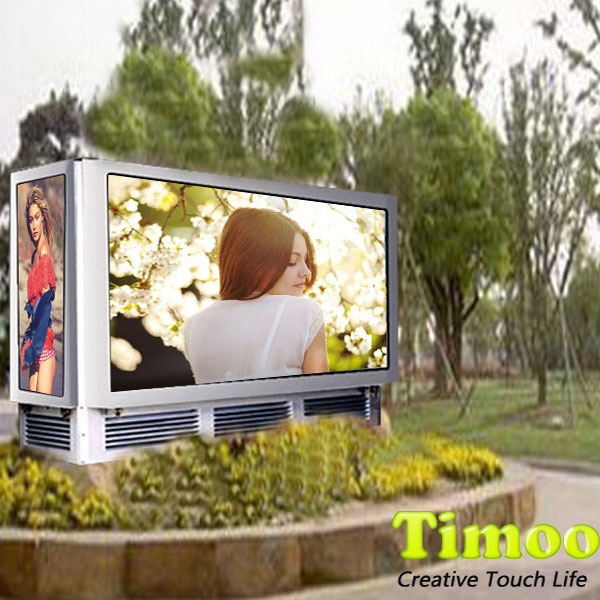

        廣告燈箱式的戶外開關設備，為集廣告牌及戶外開關設備為一體的混合結構,安裝在地面，地埋式箱變，內部為戶外高低壓配電柜,兩側為廣告燈箱,具有的視覺效果.
