復合絕緣跌落式熔斷器 跌落式熔斷 熔斷器廠家生產

復合絕緣式熔斷器廣泛應用于配電線路和配電變壓器一次側作為保護和進行設備投、切操作之用。安裝在配電線路分支上，可縮小停電范圍。因其有一個明顯的斷開 點，具有了隔離開關的功能，給檢修線路和設備創造了一個安全作業環境， 增加了檢修人員的安全性。帶拉負荷的跌落式熔斷器，還配有彈性輔助觸頭和滅弧罩，用以分合額定負荷電流。

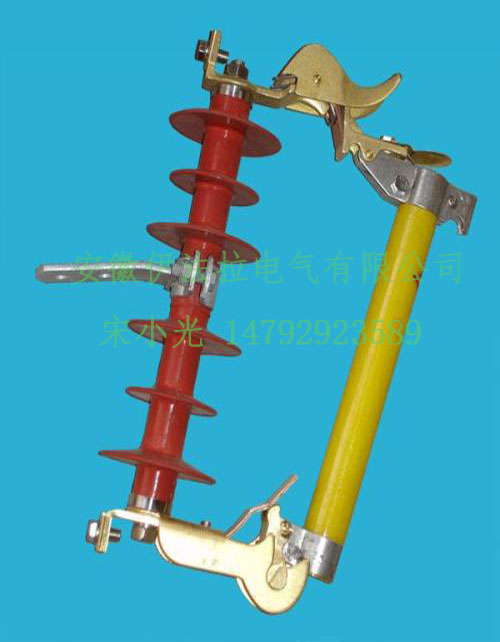

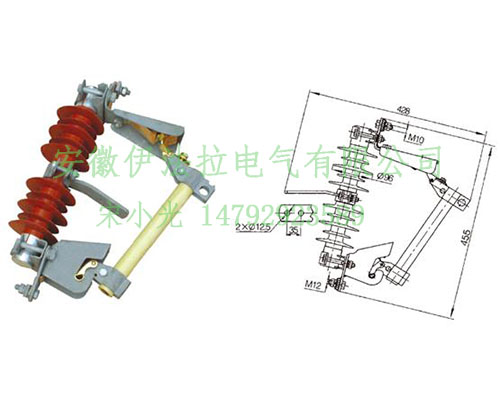

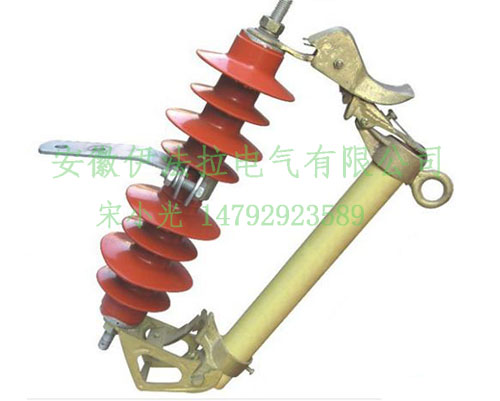

復合絕緣式熔斷器由絕緣子、接觸導電系統和熔管三部分組成。正常工作時，熔絲使熔管上的活動關節鎖緊，熔管在上觸頭的壓力下處于合閘狀態。故障時，熔絲熔斷，在熔管內產生電弧，熔管內襯的消弧管在電弧作用解出大量氣體，在電流過零時產生強烈的去游離作用而熄滅電弧。由于熔絲熔斷，因而活動關節釋放使熔管下垂，在上、下觸頭的彈力和熔管自重的作用下迅速跌落，形成明顯的斷開間隙。

復合絕緣式熔斷器的安裝

(1)安裝時應將熔體拉緊(使熔體大約受到24.5N左右的拉力)，否則容易引起觸頭發熱。

(2)熔斷器安裝在橫擔(構架)上應牢固可靠，不能有任何的晃動或搖晃現象。

(3)熔管應有向下25°±2°的傾角，以利熔體熔斷時熔管能依靠自身重量迅速跌落。

(4)熔斷器應安裝在離地面垂直距離不小于4m的橫擔(構架)上，若安裝在配電變壓器上方，應與配變的最外輪廓邊界保持0.5m以上的水平距離，以防萬一熔管掉落引發其他事故。

(5)熔管的長度應調整適中，要求合閘后鴨嘴舌頭能扣住觸頭長度的三分之二以上，以免在運行中發生自行跌落的誤動作，熔管亦不可頂死鴨嘴，以防止熔體熔斷后熔管不能及時跌落。

(6)所使用的熔體必須是正規廠家的標準產品，并具有一定的機械強度，一般要求熔體最少能承受147N以上的拉力。

(7) 10kV跌落式熔斷器安裝在戶外，要求相間距離大于70cm。
