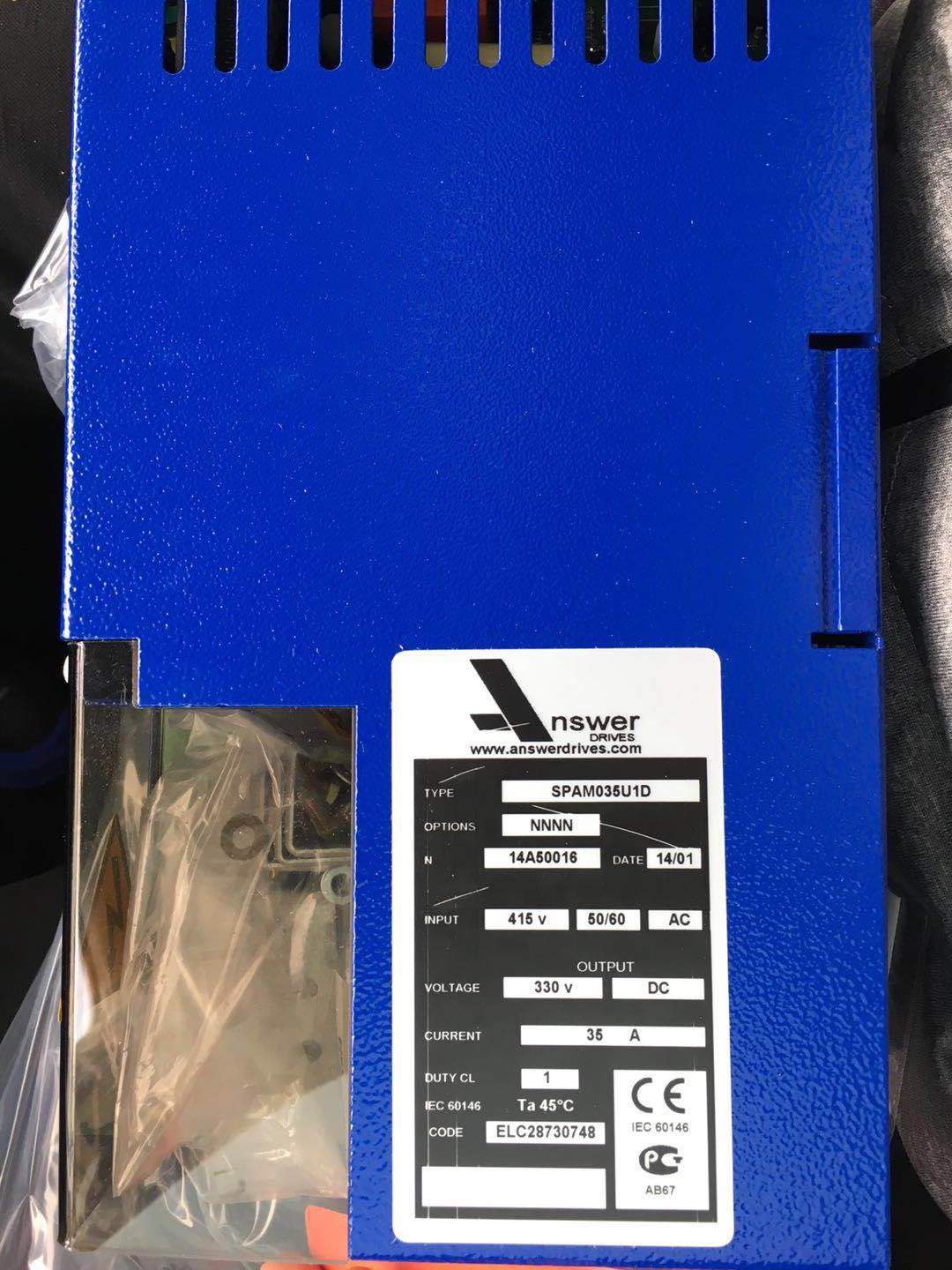

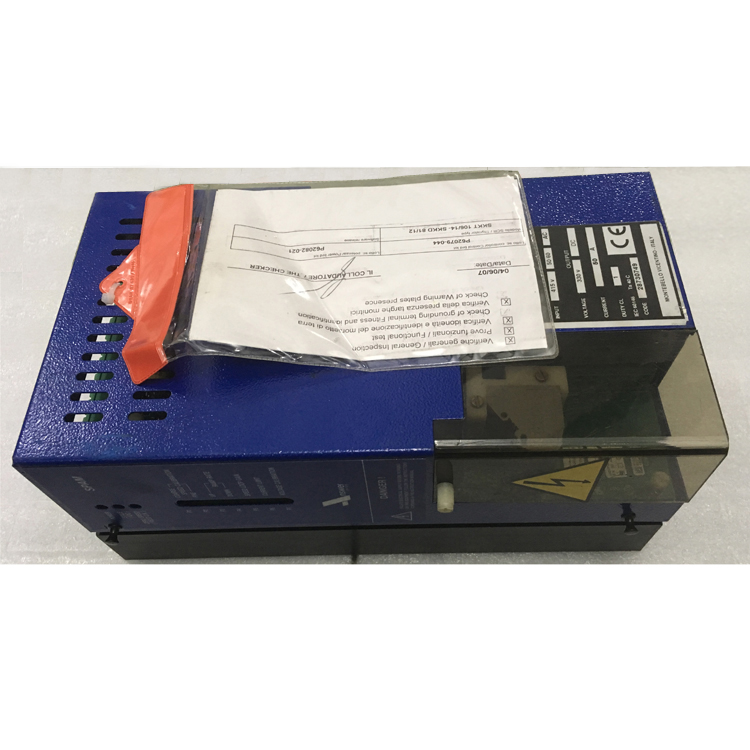

意大利原裝安薩爾多SPAM035U1D勵磁控制器 北京欣整

Ansaldo控制系統直流調速裝置現場調試：

步：檢查設備：檢查設備是否有損壞并著重檢查變流器控制板跳 線（重點檢查JP8-9-10-12，JP15-16-17，JP25）

第二步：現場查線：檢查外部接線是否正確

第三步：檢查供電：檢查現場供電是否符合設備要求 1． 檢查供電電壓是否穩定 2． 檢查供電功率是否足夠 3． 檢查主電和控制電相序

第四步：現場設備檢查 1． 電機銘牌校驗。（1）將電機銘牌的電機參數與原理上的電機參數一一校對，以現場電機的參數為準。（2）檢查電機是否接好線，并確保電機未連接其他設備。2． 磁場電阻更換。根據電機銘牌的勵磁參數對傳動柜內的磁場的電阻進行更換。具體方法如下：（1）對于SPAM（外部磁場）：電阻阻值（K）=150/電機額定勵磁實際需要的電阻應比計算出的電阻阻值稍小一點，以保證磁場能給出足夠的勵磁電流。（2）對于SPAE（內部磁場）：只需要按電機額定勵磁剪斷相應的位置即可。小于6A剪斷兩邊12A封線，大于6A剪斷中間6A封線。

故障：線電壓保護中斷，顯示選擇STATUS功能，顯示：PROTECTION  MainF.

故障分析：

一、端子XM2-U,V,W端電壓下降， 應檢查供電電壓和同步電壓,電路板維修公司，重新合閘。

二、供電故障，看是否是因為供電電壓超限，供電電壓值超限的話，應更換電源板則P板。

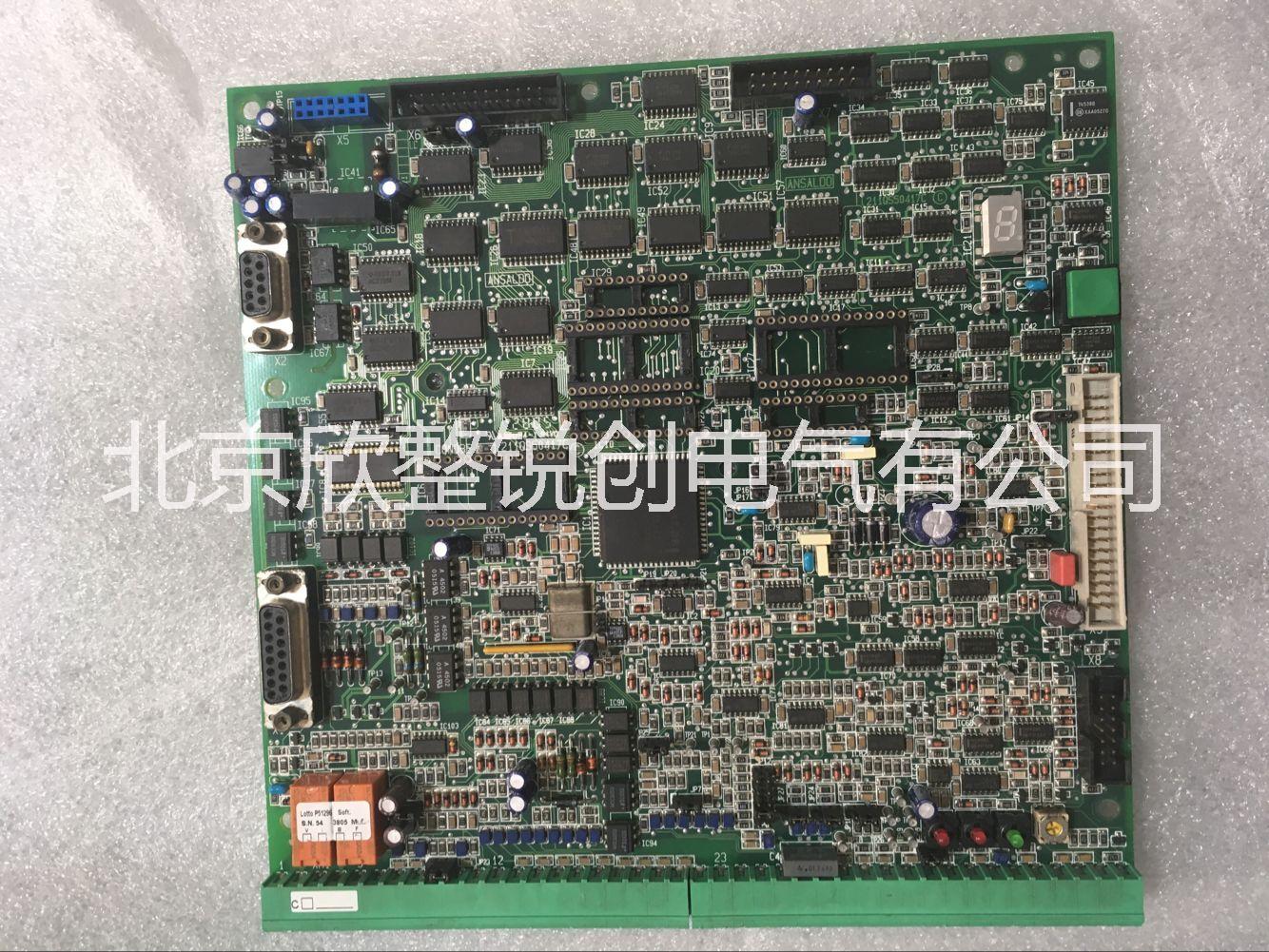

三、控制板故障，供電電壓在限定值的范圍內。更換主板則C板。

安薩爾多維修實例二：

故障：瞬間電流值保護中斷，顯示選擇STATUS功能，顯示：PROTECTION   IOC

故障分析：

1/電流環不穩定或者是反應過慢，應檢查電流環的響應。

2/電樞短路，應檢查從變流器母排到整個電樞電路的連接。

3/也可能是電機接地造成的，檢查從變流器母排到電機的電樞電路。

4/晶閘管故障，晶閘管被擊穿短路，應及時更換。

安薩爾多SILCOPAC D故障之 P-0（缺相）

線電壓丟失保護中斷、顯示器選擇STATUS功能顯示PROTECTION MainF.

保護由電壓監控硬件電路完成。當P5的值高于5.25V或小于4.75V時發生中斷，造成變流器復位。

故障檢查以及措施

1、端子XM2-U\V\W端電壓下降，檢查供電電壓和同步電壓。

應對措施：重新合閘。

2、供電故障，供電電壓超限，檢測端P5-TP5,P15-TP6,N15-TP7,OV參考點為P8，中斷門限：P5±5%,P15、N15±20%

應對措施：供電電壓值超限，更換P電源板

3、控制故障  供電電壓在限定值范圍內，檢測端P5-TP5、P15-TP6、N15-TP7、OV參考點為P8，中斷門限：P5±5%,P15、N15±20%

應對措施：更換C控制板
