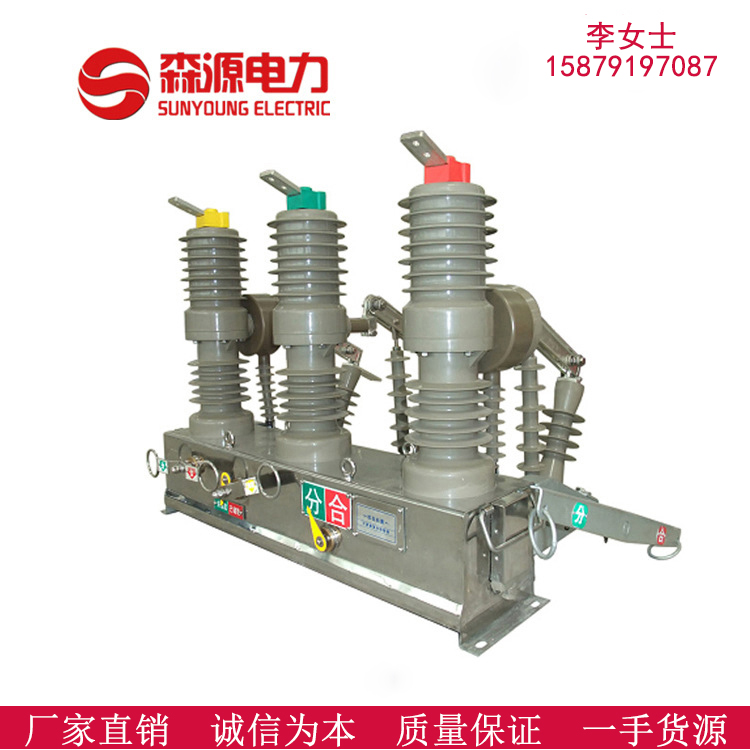

ZW32智能真空斷路器 ∣廠家直銷智能真空斷路器

序 號

項        目

單 位

數      值

1

額定電壓

kV

12

2

額定電流

A

630

3

額定頻率

Hz

50或60

4

工頻耐壓1min

kV

42

5

雷電沖擊耐受電流（峰值）相間、對地/斷口

kV

75

6

額定短路開斷電流

kA

20

7

額定短路關合電流（峰值）

kA

50

8

額定峰值耐受電流

kA

50

9

4S短時耐受電流

kA

20

10

額定操作循環

分－0.1s－合分－3s－合分-6s合分-60s恢復

11

額定短路電流開斷次數

次

30

12

機械壽命

次

30000

13

永磁機構控制電壓

V

DC220

序 號

參數名稱

單 位

數  據

1

觸頭開距

mm

9±1

2

觸頭超行程

mm

2±0.5

3

分閘速度

m/s

1±0.2

4

合閘速度

m/s

0.6±0.2

5

觸頭合閘彈跳時間

ms

≤2

6

相間中心距離

mm

340±1.5

7

三相分合閘不同期性

ms

≤2

8

各相導電回路電阻

μΩ

＜80

9

合閘時間

ms

25～45

10

分閘時間

ms

20～45

11

重量

Kg

約120

電

磁

兼

容

特

性

絕緣電阻

≥10MΩ

絕緣強度

2.5kV

電壓突降和中斷

、0.5s           IEC 1000-4-1

高頻干擾

串模

1.5kVP                   IEC 60870-2-2：1996

共模

2.5kVP                   IEC 60870-2-2：1996

瞬變脈沖群

4.0kVP，1min         IEC 60870-2-2：1996

浪涌干擾

4.0kVP，1min         IEC 60870-2-2：1996

靜電放電

8kV                        IEC 60870-2-2：1996

工頻磁場

100A/m                  IEC 1000-4-8

阻尼震蕩

100A/m                  IEC 1000-4-8

沖擊電壓

5kV，1.2/50μs        IEC 60870-2-2：1996

電

源

工作電源

AC220V或100V

功耗

≤10W

頻率

50Hz或60Hz

額

定

值

電流互感器

5A，功耗<1.0VA/相

電壓互感器

220V，功耗<0.5VA/相

頻率

50Hz或60Hz

保護性能參數

速斷保護范圍

(20%～2000%)ⅹIn

連續可調，分辨率0.01A

過流保護范圍

(20%～2000%)ⅹIn

連續可調，分辨率0.01A

過流保護延時

0s～99.99s              連續可調，分辨率0.01s

重合閘次數

0～3次                         可自由設置重合次數

重合閘間隔

0s～999.9s               連續可調，分辨率0.1s

防護等級

不銹鋼304戶外殼體

不低于IP54

平均無故障時間

MTBF

不低于80,000h
