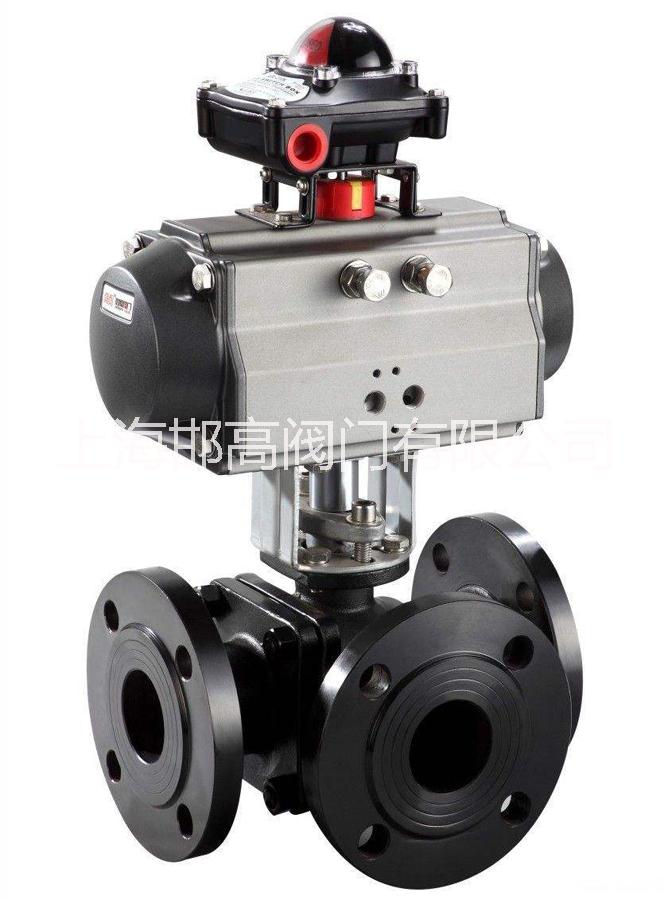

Q644F、Q645F氣動三通球閥

【產品型號：Q644F、Q645F】

Q644F、Q645F氣動三通球閥產品特點：

1.三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭連接少，可靠性高，設計實現了輕量化。

2.三通球芯分T型和L型，使用壽命長，流通能力大，阻力小。

3.球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。

氣動三通球閥可分為L(zhǎng)型、T型和Y型。L型三通球閥用于介質流向的切換，能使相互垂直的兩個通道連通。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。

Q644F、Q645F氣動三通球閥工作原理：

氣動內螺紋球閥的球體分L型和T型和Y型，氣動執行器帶動球體經90度的旋轉動作來達到換向的控制目的，或經180度的旋轉動作來達到換向與分流合流的控制目的。執行器與閥體的直接連接減少了發生故障的機率。螺紋的連接適用與小管路，更加經濟實惠。
