河北石家莊人員ESD防靜電門禁閘機通道系統

系統適用于：SMT生產線管制區、半導體業無塵室、高科技研發室、國防與軍事靜電管制區、航空太空維修校驗區、藥劑廠靜電管制區、管制區、生化業靜電管制區…各式需防靜電測試防護之場合。

系統設置了五種檢測項以及進入方式：

1、當員工測試靜電手腕帶OK時，閘門自動打開，允許進入車間

2、當員工測試靜電鞋OK時，閘門自動打開，允許進入車間（可區分左右腳）

3、當員工測試靜電鞋和靜電手腕帶都OK時，閘門自動打開，允許進入車間

4、當客戶需進入車間，只需刷VIP卡，，閘門自動打開，允許進入車間

5、當內部管理人員需進入車間，只需刷免測卡，，閘門自動打開，允許進入

上面的五種進入方式，我們對應的設置了五種類型的卡：

(1) 測試靜電鞋和手腕帶       測鞋和手腕帶   1類卡

(2) 只需測試靜電鞋           只測鞋         2類卡

(3) 只需測試手腕帶           只測手腕帶     3類卡

(4) 外來貴賓                 貴賓免測卡     4類卡

(5) 內部管理人員             管理人員免測卡 5類卡

◆阻值范圍：手腕帶：下限750KΩ—上限10MΩ    靜電鞋：下限750KΩ—上限1000Ω（可根據客戶要求調節）

◆通道類型：三輥閘、翼閘、擺閘、無障礙通道、風淋室、電鎖等。

◆可選模式：脫機、聯網、聯網帶顯示屏。

◆通訊方式：TCP/IP（局域網/直連）

◆數據傳輸：手動上傳/下載；全自動上傳/下載。

◆脫機存儲：20萬條（可擴展）聯網存儲：無限制。

◆運行方式：進出雙向。

◆進門方式：1.刷卡檢測靜電開門 2.指紋檢測靜電開門 3.檢測靜電開門。

◆出門方式：1.刷卡開門    2.按鈕開門  3.紅外開門  4.手推出門。

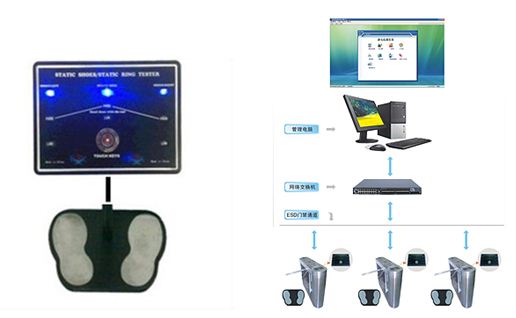

本系統通過對人體手或腳的部位來獲取人體的對地阻值，并用LED加LCD顯示和蜂鳴報警指示，是員工靜電檢測必不可少的檢測儀器。本系統采用安全的12V電壓供給，整套系統在安全準確便捷直觀和真實的檢測過程中同時完成無紙記錄和自動生成員工出勤信息報表，從而使貴司對員工的管理達到真實省時和直觀的效果，通過對本系統的使用亦能為貴司在同行業中樹立良好的口碑和形象。

靜電防護門禁的基本組成部分及功能特點

◆靜電測試儀主機

靜電測試儀主機根據ISO/CD8782-I標準制成，采用觸摸式測試按鍵（操作方便、測試速度更快、數據更穩定）、靜電鞋阻值上限可達到1000MΩ無干擾的高性能穩定產品。

阻值高、低、通過、均有不同LED燈提示，并附有蜂鳴器提示。（可擴展語音提示）。

靜電鞋與手腕帶測試阻值的上下限均可調節，操作簡單，客戶完全可自己操作，（為靜電測試主機后期效驗或其他特殊情況需調節阻值時備用）。

支持脫機工作，可單獨控制通道閘門、電鎖、風淋室系列設備。

工業造型、美觀、質感、絲印、并具有防水功能。

具有測試速度快、數據穩定、造型美觀、采用安全DC12V電源供電等特點。

◆靜電控制器

該靜電控制器選用目前的集成方案設計而成的新一代靜電控制器。具有性能穩定、通訊快 、容量大、兼容性強、組網方便等特性，其性能在國內外眾多大型SMT生產線管制區、半導體業無塵室、高科技研發室、國防與軍事靜電管制區、航空太空維修校驗區、藥劑廠靜電管制區、管制區、生化業靜電管制區…各類需防靜電測試防護之場合中得到廣泛證實及好評。

標準10M TCP/IP 通訊高性能集成以太網單片機，具有優異的傳輸性能的TCP/IP通訊技術可達到一臺電腦管理多臺門禁，可單獨TCP/IP通訊或用工控電腦通訊。

靜電控制器支持外接（Weigand/維根26/34/37協議）ID/IC卡讀卡器、指紋機等設備控制，且具有光耦保護。

芯片采用全新原裝美國進口芯片，滿足工業級要求，滿足更廣泛的工作環境

ARM內核微處理器(ARM內核,可迅速達到客戶的個性化功能要求)

 靜電控制器儲存容量為20GB，人員信息、刷卡測試數據無限制。

可雙向管理，達到進出數據統計，或提供數據給客戶考勤數據庫。

大容量Flash存儲器，保存數據斷電10年不丟失。

靜電控制器IP、機號等信息可通過軟件更改。

所有的輸入接口帶光耦保護，系統更穩定。

日本NEC繼電器，更高開關壽命

◆工控機及8寸LCD液晶彩屏

靜電測試主機及控制器部分結合工業級微型控制電腦、8寸LCD液晶彩屏，刷卡直觀顯示：刷卡人姓名、部門、卡號、照片、時間、測試項目、 測試結果等信息。

人員信息、卡權限、刷卡測試數據等全自動下發與上傳。操作簡單、方便快捷。

工控電腦主機附帶開關按鈕，方便維護。

8寸LCD屏鑲嵌至閘機上蓋處（斜45°）觀看方便。并附有散熱功能。

采用高端彩屏顯示技術,更清晰更美觀，國際通行標志顯示。

◆  閘機（詳細參數請聯系供應商）

◆其他硬件

靜電鞋檢測底板（區分左右腳）

手腕帶檢測插孔（鑲嵌閘機上蓋）測試更快捷、方便、牢固。

◆防靜電門禁系統管理軟件

員工可用卡類型來自動識別自己需測試的項目，刷什么卡測試儀自動轉換對應測試的項目，一次完成及顯示，無需再像傳統測試一樣去撥動轉換開關，即節省時間也省去不少麻煩。

管理系統軟件支持全自動下發、采集數據。操作極其人性化，對管理人員節省不少的時間?？梢砸绘I導入、導出人事部門資料，節省繁雜操作時間。

進入有門禁功能的系統，可檢測員工進入工位時自身所帶靜電量的狀態和進出時間，出來可選刷卡開門或自由通行。

除管理電腦外，其他電腦需查詢數據，直接在電腦安裝很小的客戶端軟件，就可以隨時查詢數據。

支持執行SQL語句，方便以后系統升級或更新，及時不懂數據庫語言的人員也能輕松完成。

提供人機界面交互的免費控制軟件和開發包協議，可很方便地實現批量控制與調試功能，擴展性強。

卡片信息管理-基礎信息管理-設備管理-報表查詢-系統設置-數據備份/恢復-等模塊。

授權可分為：對人設置門、對門設置人、對人設置權限、單個、批量設置權限等。

支持數據導出導入功能，方便客戶進行處理工作，節省客戶寶貴時間。

門禁功能的條件是通過刷卡或指紋來完成對靜電鞋或手腕帶的測試。

靜電防護門禁系統的標準操作步驟

1、準備測試工作：測試員工雙腳必須站在腳踏板(上)準備檢測測試項，雙腳必須站在腳印中間

2、如需測試防靜電手腕帶，請插入測試儀上手腕帶測試孔，或者用魚夾直接夾到儀器旁邊的魚夾柱上即可

3、如需檢測雙腳的靜電指標，雙腳必須站在腳印中間用手指觸摸測試按鍵

3、將身上配帶的ID（IC）卡靠近刷卡設備，刷卡機自動讀取卡上的信息資料

5、把手指觸摸在測試按鍵上，觀看測試儀上的LED顯示測試結果，或者看8寸LCD液晶顯示屏（測試時間為0--5S可調，超過5S須重新刷卡再次測試）

6、如果根據卡測試項目測試OK，系統則開啟門禁單元令測試人員進入；如果測試結果為NO，檢查您手腕帶或者鞋，LCD屏與靜電測試儀會直觀的顯示測試結果及未通過原因。
