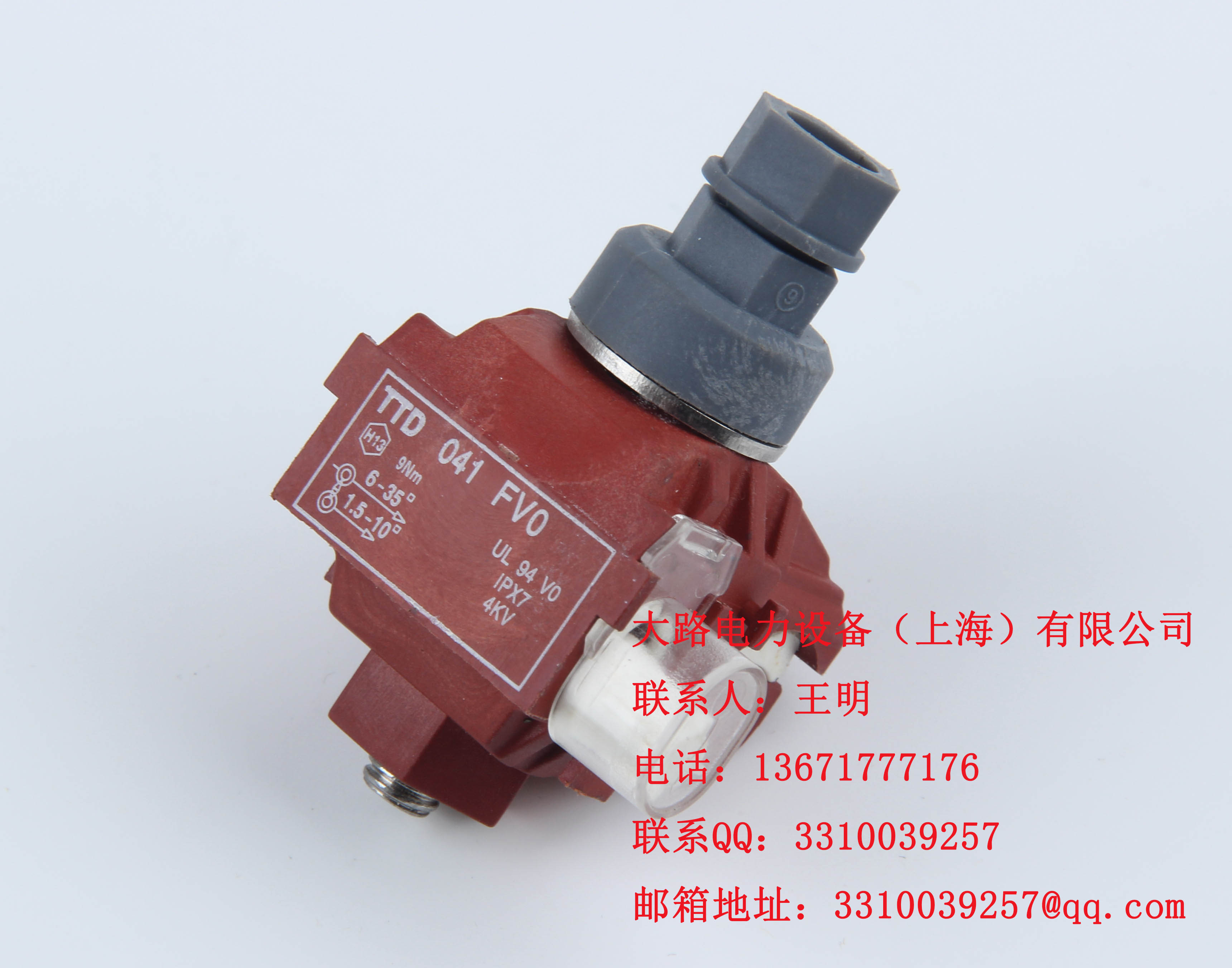

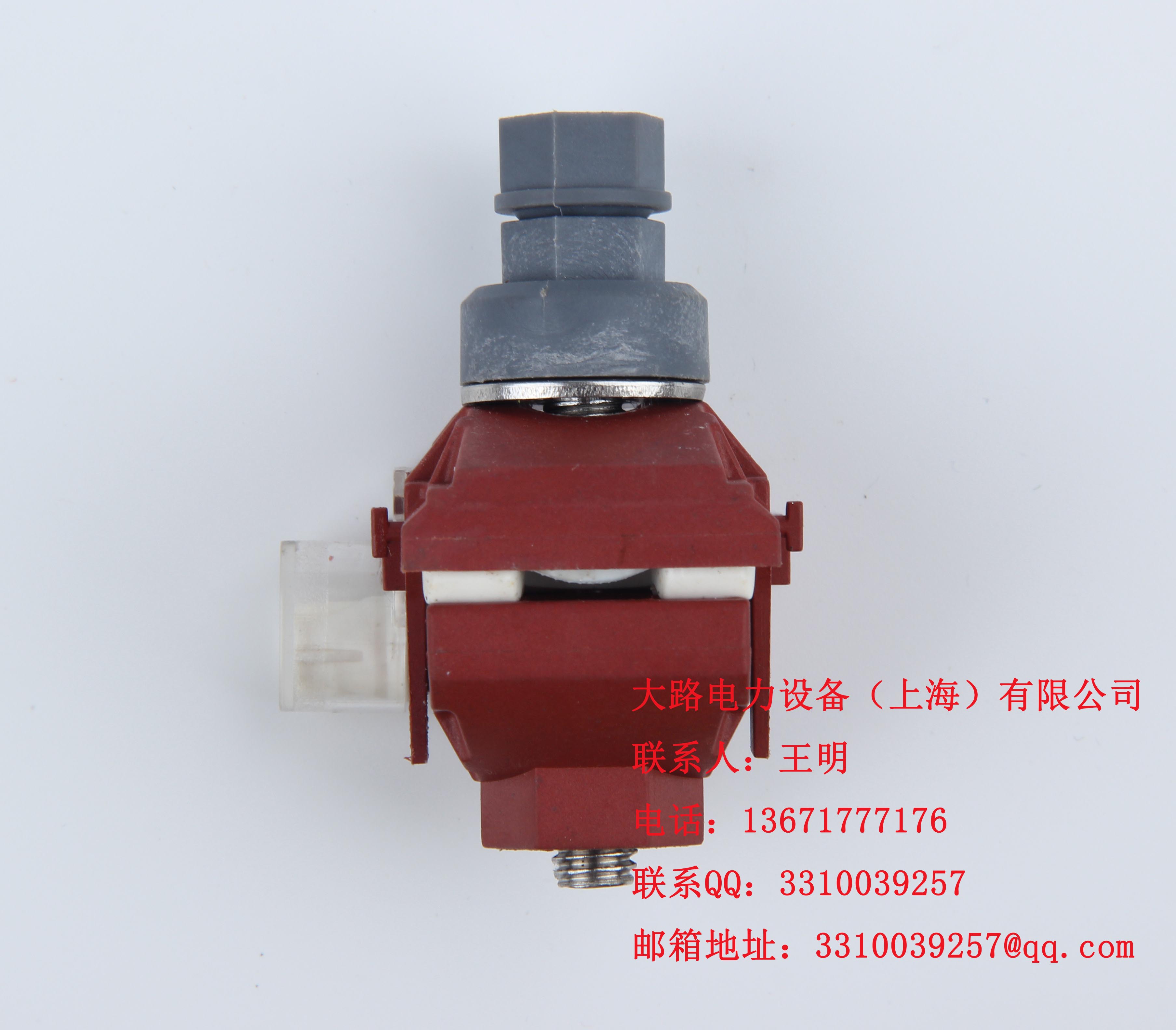

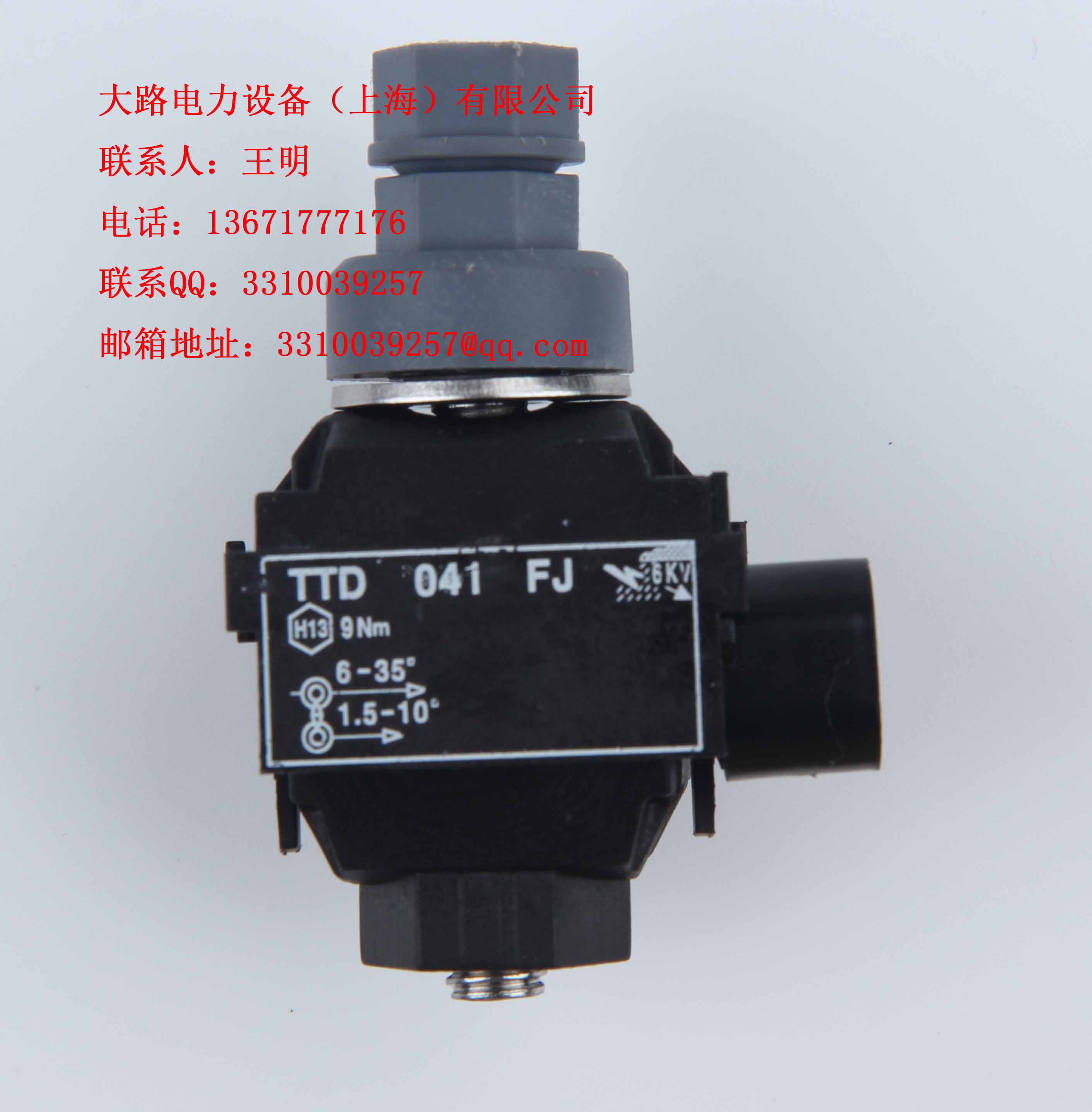

絕緣穿刺線夾,穿刺線夾,導線穿刺

產品概況

1.1 穿刺結構,安裝簡單,絕緣導線無需剝皮;

1.2 力矩螺母,穿刺壓力恒定,確保良好的電氣連接而不損傷導線,

1.3 自密封結構,防潮,防水,防腐蝕,延長絕緣導線及線夾的使用壽命

1.4 采用特制接觸,適用銅(鋁)對接及銅鋁過渡

1.5 電氣接觸電阻小,接觸電阻小于等長分支導線電阻的1.1倍,符合DL/T765.1-2001標準

1.6 特殊絕緣殼體,抗光照及環境老化,介電強度>12KV

1.7 弧面設計,適用同(異)徑導線連接,連接范圍廣(0.75mm2-400mm2)

性能實驗

2.1 機械性能:線夾握力大于1/10導線拉斷力,符合GB2314-1997要求

2.2 溫升性能:在大電流情況下,線夾的溫度升連接導線的溫升

2.3 熱循環性能:符合GB/T2317-2000電力金具熱循環試驗標準.

2.4 防水絕緣性能:符合GB/T13140-1998第2部分標準的相關試驗要求

2.5 抗腐蝕性能:在和鹽霧環境中做3次14天的循環測試.

2.6 環境老化性能: 在紫外線,干燥,和潮濕的環境中,溫度變化和熱沖擊中暴露六個星期

2.7 防火性能:連接器件的絕緣材料經受信灼熱絲試驗,符合GB/T5169.4第4-10章要求

三大優勢

安裝簡便：不需剝?nèi)ル娎|的絕緣皮即可做電纜分支，接頭完全絕緣。不需截?cái)嘀麟娎|，

可在電纜任意位置做分支。安裝簡便可靠，只需用套筒扳手，可帶電安裝。

使用安全：接頭耐扭曲、防震、防水、阻燃、防電化腐蝕老化，無需維護。已成功使用30多年。

節約成本：安裝空間極小，節省橋架和土建費用。建筑中應用，不需要終端箱、分接箱，

不需電纜返線，節省電纜投資。電纜+穿刺線夾的費用低于其他供電系統，僅為插接

母線的40%左右，是預制分支電纜的60%左右。

安裝方法

單螺桿絕緣穿刺線夾的安裝圖例

1.把穿刺線夾螺母調節至合適位置,把支線完全插入到支線帽套中。

2.插入主線,主線有兩層絕緣皮的則要在連接位置剝除一定長度的外層絕緣皮。

3.主\支線放到適當位置并保持平行,先用手旋擰緊螺母,固定好線夾。

4.用尺寸相應的套筒板手均勻旋緊螺母,直到斷裂脫落,安裝完成。

雙螺桿絕緣穿刺線夾的安裝圖例

1、先將線夾擰開并把主線卡入主線槽內，切勿將主線與刀尺卡歪。注意線徑范圍是否對應本線夾。

2、再把支線放入支線槽內。注意事項同上。

3、用套筒扳手?jǐn)Q緊。禁用開口扳手。

4、注意兩個螺母要依次同步往下擰。

5、當擰緊到一定力度時恒定力矩螺母擰斷。安裝完成。
