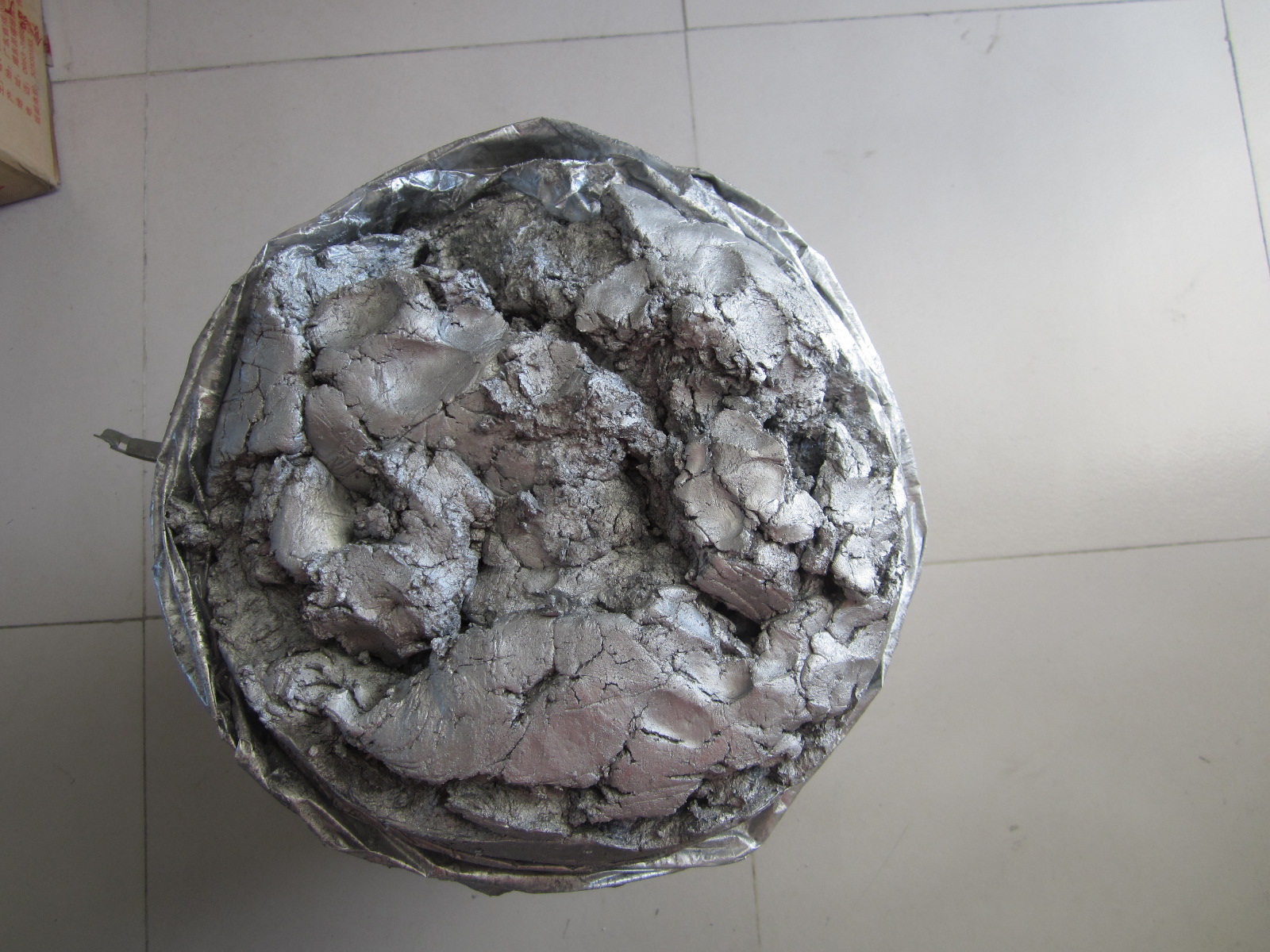

水性銀漿環(huán)保鋁銀漿

東莞市成氏化工有限公司 聯(lián)系人：成嘉俊136 2265 0689廠(chǎng)家直銷(xiāo)鋁銀漿,水性鋁銀漿，仿電鍍鋁銀漿，愛(ài)卡水性鋁銀漿，進(jìn)口鋁銀漿 ，鋁銀漿是經(jīng)過(guò)特殊加工工藝和表面處理,使得鋁片表面光潔平整邊緣整齊,形狀規(guī)則,粒徑分布集中,與涂料體系匹配優(yōu)良，有較強(qiáng)金屬感及白亮度，特別適用于各種家用電器、皮革、吹塑、印刷、紙業(yè)、油墨、兒童玩具、車(chē)輛及附件的表面涂飾。我公司鋁銀粉（漿）具備以下特性

1）水性鋁銀漿：3um 5um 8um 12um 15um 20um 25um 35um 65um 水性鋁銀漿系列分為：幼白水性銀漿、細(xì)閃水性銀漿、中閃水性銀漿、超閃水性銀漿、防電鍍水性銀漿、水墨白銀條等。廣泛采用于工業(yè)水性漆、塑料工業(yè)水性漆、卷材涂料水性漆、防腐涂料水性漆、電器用水性漆、汽車(chē)與手機(jī)用裝飾漆、水性油墨、印刷耗材、金銀卡紙、煙盒、酒盒等印刷耗材。

2)水性金漿:：5um 8um 12um 15um 20um 25um 35um銅金漿系列分為：黃金、青黃金、青金、青紅金、紅金、仿古銅金等。銅金漿可用于仿金效果的裝飾涂料，也可用于塑料著色。多種不同粒徑及不同色相使銅金顏料達(dá)到不同的金屬效果。

水性體系技術(shù)參數(shù)
鋁銀漿不揮發(fā)成分：60±2
鋁銀漿篩余物:至多0.3-0.7
:醇
鋁銀漿固含量:60±2
鋁銀漿包膜:硅類(lèi)
使用方法:
一,取水性銀漿1份,水(純凈水)1-2份對(duì)開(kāi)后,以500-800轉(zhuǎn)速的條件散15-20分鐘,把銀漿完全打開(kāi)防止有小顆粒存在.最后加進(jìn)8-10份樹(shù)脂混合攪拌以20-30分鐘(如果需要適當(dāng)加1/1000流平劑或分散劑).攪拌不能過(guò)長(zhǎng),時(shí)間太長(zhǎng)會(huì)導(dǎo)致銀漿包裹膜脫落,導(dǎo)致銀漿直接與水接觸就會(huì)產(chǎn)后氫氣或排放VOC.所以生產(chǎn)時(shí)要注意時(shí)間和速度.生產(chǎn)時(shí)所有使用的原材料都在生產(chǎn)工程師預(yù)料范圍之中.

二.產(chǎn)品在存放過(guò)程中如果出現(xiàn)發(fā)泡或者漲氣現(xiàn)象請(qǐng)注意以下幾點(diǎn):
(1)檢驗(yàn)產(chǎn)品的PH值(酸堿性過(guò)高或過(guò)低都會(huì)影響產(chǎn)品的穩(wěn)定性,中性為佳)
(2)注意生產(chǎn)時(shí)機(jī)械的轉(zhuǎn)速為500-800為佳(防止把鋁漿的包膜脫落影響產(chǎn)品的穩(wěn)定性)

三,如果采用了以上措施還是解決不了問(wèn)題,就得注意生產(chǎn)過(guò)程中的細(xì)節(jié):
(1)在鋁漿加入水的同時(shí)加入油漆總量的1-3%聚醚或硅類(lèi)的助劑一起拌勻(如果時(shí)間允許24小時(shí)后再加入樹(shù)脂或乳液)這樣出來(lái)的效果會(huì)更好.

四:水性漆參考配方
去離子水:100份,銀漿100份,防掉銀劑;1.5,分離劑2份,穩(wěn)定劑1.5份,消泡劑2份,防腐劑2份,丙二醇30份,成膜劑30份,增稠劑4份,乳液725份.
　　 產(chǎn)品閃爍效果至細(xì)銀效果,與大多數(shù)配方的水性樹(shù)脂均相容,在分散中可以達(dá)到穩(wěn)定性,杰出的金屬效果,極好的表面遮蓋力,使新一代環(huán)保型涂料得到質(zhì)量的飛躍.
