一、     醫用隔離電源供電系統組件要求：

1） 要求采用歐美進口品牌或國際品牌公司（所在國）生產的整機產品。

2） 隔離電源供電系統整機需滿足IEC(EN)60364-7-710:2002(建筑物電氣裝置 第7－710部份：特殊裝置或場所的要求－醫療場所)并提供生產（所在國）第三方機構出具的用在領域的“特珠醫療場所安全供電系統認證”。提供其它認證（如由第三方出具的勞氏船級社認證在船舶領域應用、或其它認證在工業領域應用）的產品不符合本次招標要求。

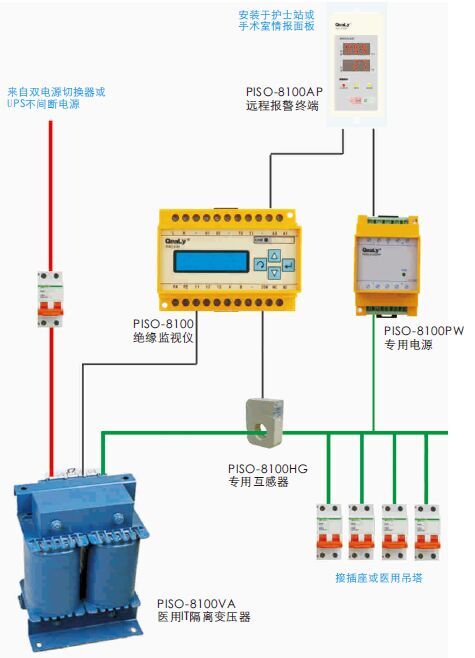

3） 醫用隔離變壓器供電系統主要由醫用隔離變壓器、絕緣監測儀、外接報警顯示儀、電源、電流互感器等部件須為同一品牌。符合的主要標準及參數要求如下：

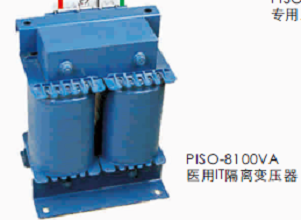

 A：隔離變壓器：

1） 隔離變壓器應符合下列要求并提供ISO9001國際質量管理體系認證,SO14001:2004環境管理體系認證,CE認證,FCC認證,歐盟安規電磁兼容抗干擾性認證,3C檢驗報告,3C標準認證。

GB19212.16-2005/IEC(EN) 61558－2-15：1999 (電力變壓器、電源裝置和類似產品的安全第16部份：醫療場揚供電用隔離變壓器的特殊要求)：

GB16895.24-2005/IEC(EN)60364-7-710:2002(建筑物電氣裝置第7－710部份：特殊場所的要求――醫療場所)。

2） 繞組內應安裝溫度傳感器用于監測繞組溫度。變壓器安裝PTC溫度傳感器，整體采用完全樹脂封裝，增加機械強度并具有抗腐蝕作用。

B：絕緣監測儀：

   絕緣監測儀應符合下列要求并提供第三方機構出具的低壓安全標準認證。

1）       能實時監測IT系統對地絕緣電阻、變壓器負荷電流、變壓器繞組溫度實時監測與故障報警功能；

2）       采用脈沖測量法，監視帶直流回路的IT系統，在絕緣故障、負荷過載、變壓器溫升過高、接地中斷、電器線路中斷以及自身故障等異常情況時報警。具有繼電器報警輸出、LED報警指示等多種故障指示功能；

3）       獨立預留變壓器散熱風扇驅動端口；當變壓器溫度升高到某一設定值時，驅動散熱風扇工作，當溫度回落到正常值時風扇停止工作；這樣即確保了變壓器安全運行又節能；

4）       采用的現場總線通訊技術，與外接報警和顯示儀、上位機管理軟件通訊，可以實時監控IT系統的運行狀況；交流內阻抗應至少為100KΩ；測試電壓不應大于直流25V；即使在故障情況下，其注入電流的峰值不應大于1mA，最遲在絕緣電阻降至50 KΩ時，應發出信號。

5）     符合下列標準并提供相關機構出具的認證

GB16895.24-2005/IEC 60364-7-710：2002《建筑物電氣裝置第7-710部分：特殊裝置或場所的要求——醫療場所》；

IEC(EN) 61557-2007《交流1000V和直流1500V以下低壓配電系統電氣安全防護檢測的試驗、測量或監控設備 第8部分：IT系統用絕緣監測裝置》。

      C：遠程報警顯示儀：

         遠程報警顯示儀應符合下列要求并提供CE標準。

       1） 具有絕緣阻值、變壓器負荷率、變壓器超溫實時報警顯示功能；

       2） 可遠程設置絕緣檢測儀的任何參數值；

       3）采用的通信協議，可實時獲取絕緣檢測儀的檢測數據和報警信息；、

       4） 故障時可以聲光報警，按下消音鍵后，聲音關閉，相應的故障指示燈不會熄滅，知道故障解除為止。

       5）符合標準GB16895.24-2005/IEC60364-7-710:2002《建筑物電氣裝置 第7-710部分：特殊裝置或場所的要求——醫療場所》。

      D：互感器

         電流互感器應采用全封閉結構，使產品不易受潮，要求適用于額定頻率為50Hz或60Hz，額定電壓為0.66KV以下的電路中測量電流、電能。

       E：電源模塊：

        穩壓電源應采用脈沖寬度調（PWM）控制IC和MOSFET構成，寬范圍AC輸入電源，內裝EM濾波器，軟啟動電流，有效降低AC輸入沖擊。具有過流、過熱、短路等全方位的保護功能，具有輸出過流保護、長期短路保護（自恢復）；應有良好的散熱設計，無需附加散熱器也能保證電源模塊長期連續運行；應裝置LED電源正常工作指示燈。
