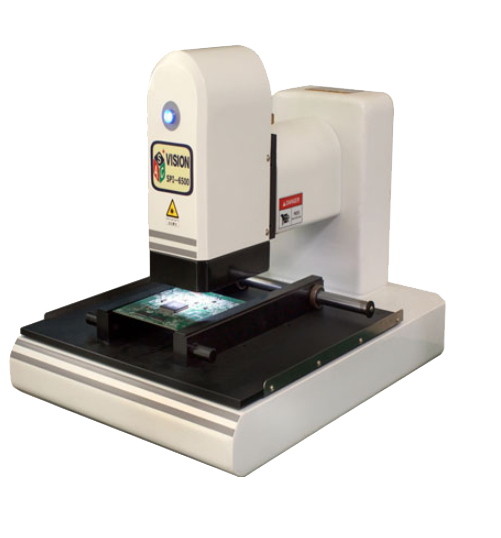

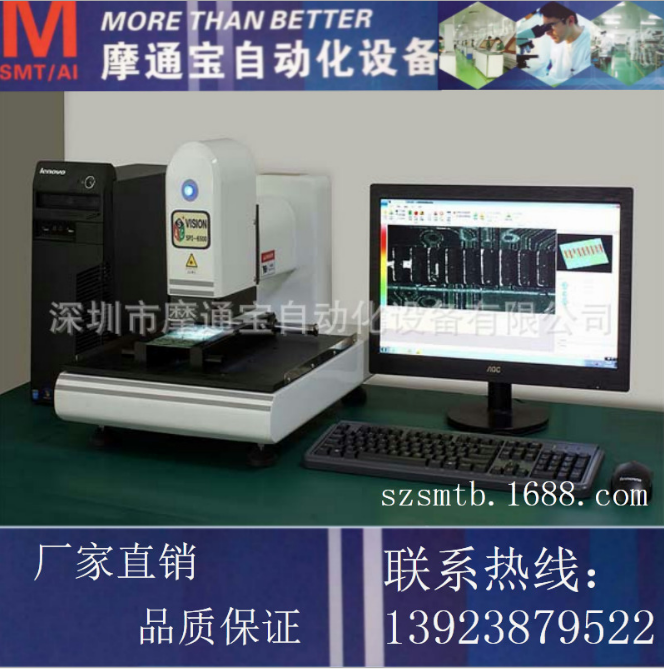

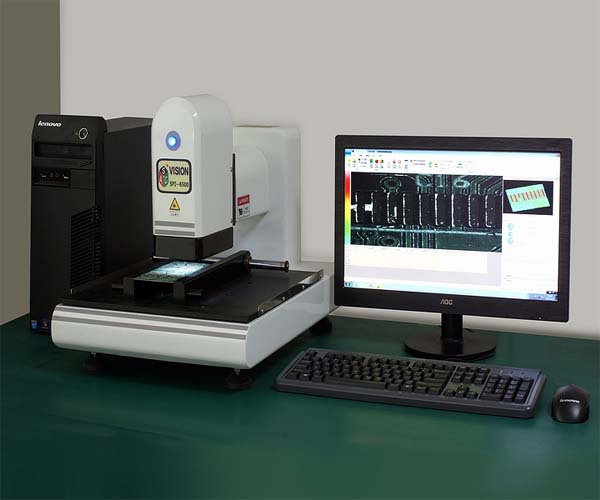

供應SPI-6500錫膏測厚儀 美國ASC SPI-6500錫膏測厚儀廠家

3D SPI-6500錫膏測厚儀的產品詳細介紹

產品功能

友好的編程界面

多種測量方式

掃描間距可調

形象的3D模擬功能

獨立的3D動態觀察器

強大的SPC功能

一建回屏幕中心功能

可測量絲印及銅皮厚度

產品特點

    1.采用原裝德國進口高清彩色相機，保證測試的高精度和高穩定性。

2.采用級別的二級激光，受外界環境光源干擾小，更加穩定壽命更長

3.采用靈活的硬件設計，光源、激光和相機，可對不同顏色的PCB板進行測試
4.軟件分析條件基于數據庫，根據分析條件實現預警功能，直觀易懂。

    5.強大的報表分析功能，自動生成R-Chart，X-Bar,自動計算CPK。

6.導出詳細完整的SPC報表，完全避免手寫報表的各種弊端

7.軟件采用簡單實用的理念，側重于測試的高精度設計，校正塊重復精度達到正負0.001mm。

產品參數

產品型號：SPI-6500

應用范圍：錫膏.紅膠.BGA.FPC.CSP

測量項目：厚度.面積.體積.3D形狀.平面距離

測量原理：激光3角函數法測量自動計算并顯示PCB變形或傾斜角度

軟體語言：中文/英文

照明光源：白色高亮LED

測量光源：紅色激光模組

Y軸移動范圍：50 mm

測量方式：自動全屏測量.框選自動測量. 框選手動測量

視野范圍：12mm*15mm

相機像素：300萬/視場

分辨率：0.1um

掃描間距：5 um /10 um /15 um /20 um

重復測量精度：高度小于正負1um，面積<1%,體積<1%

放大倍數：50X

可測量高度：5 mm

測量速度：250Profiles/s

3D模式：面.線.點3種不同的3D模擬圖,可縮放.旋轉

SPC軟件：產線資料,印刷資料，錫膏資料，鋼網資料，測量結果分別獨立分析，X-Bar&R圖分析，直方圖分析&Ca/Cp/Cpk輸出，Sigma自動判斷

操作系統：Windows7

計算機系統：雙核P4，2G內存，20寸LCD

電源：220V 50/60Hz

消耗功率：300W

重量：約35KG

外形尺寸：L*W*H(400 mm *550 mm *360 mm)
