WG285工業智能網關在供水泵站

WG285工業智能網關在供水泵站遠程監控的運用

背景

在小區、學校、的建設中，普遍建有自身獨立的供水泵站。泵站一般采用由多臺水泵機組和單臺容量相匹配的變頻器構成的變頻恒壓供水方式。根據用水量大小，在全流量范圍內通過變頻泵的連續調節和工頻泵的分級調節相結合，實現恒壓供水。該方式具有投資少，節能效率高，系統抗干擾能力強，可靠性高等特點，其不足之處在于PLC處于現場控制，人機交互性差，不便于管理人員及時了解現場狀況，也無法掌握歷史數據。

基于這一需求，物通博聯以工業智能網關WG285與PLC組成的現場數據的采集和處理為基礎，開發了供水泵站遠程監控系統，來實現供水狀況的遠程監控。

解決方案

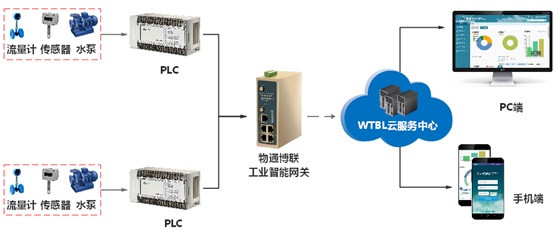

  供水泵站遠程監控系統采取上、下位機的組成方式，上位機（監控中心）采用組態軟件或監控軟件，主要任務是對現場運行狀況實行實時監控，并對故障及時報警；下位機一般是PLC（比如、施耐德、三菱等）加上工業智能網關，其任務是直接控制水泵機組的運行狀態，和變頻器配合，實現恒壓供水。拓?fù)鋱D如下

供水泵站遠程監控系統主要實現系統運行狀況的遠程控制及系統運行狀態監視與記錄功能，其中狀態監視主要包括系統運行狀態(自動或手動)、各水泵機組運行狀況(工頻或變頻)、變頻器運行狀況、電壓、電流、功率、水壓、流量、水位大小等。

系統功能

1.運行狀態實時監視功能：通過讀取PLC輸入、輸出繼電器的狀態及各種模擬量信息來掌握系統運行狀態，實時顯示各重要設備的運行狀態和數據，繪制重要參數的變化走勢圖；

2.遠程應急控制功能：通過操作上位機遠程控制界面直接控制水泵電機和變頻器的運行，這有利于提高系統在故障狀態時的應急處理能力；

3.數據管理功能：實現歷史數據的存儲和查詢，自動生成生產記錄文件和報表，對于報警及故障信息自動生成記錄文件供事后分析。

4.事故自動報警功能：當生產過程中的檢測量超標或設備發出故障信號或失去控制時，系統自動報警顯示，同時自動撥打管理人員的電話，及時通知工作人員進行故障處理。

利用物通博聯WG285工業智能網關與PLC組成的供水泵站的遠程監控系統，較好地實現了供水泵站遠程自動化控制與管理，提高了泵站運行的可靠性和小區后勤服務管理水平，具有較好的推廣價值。
