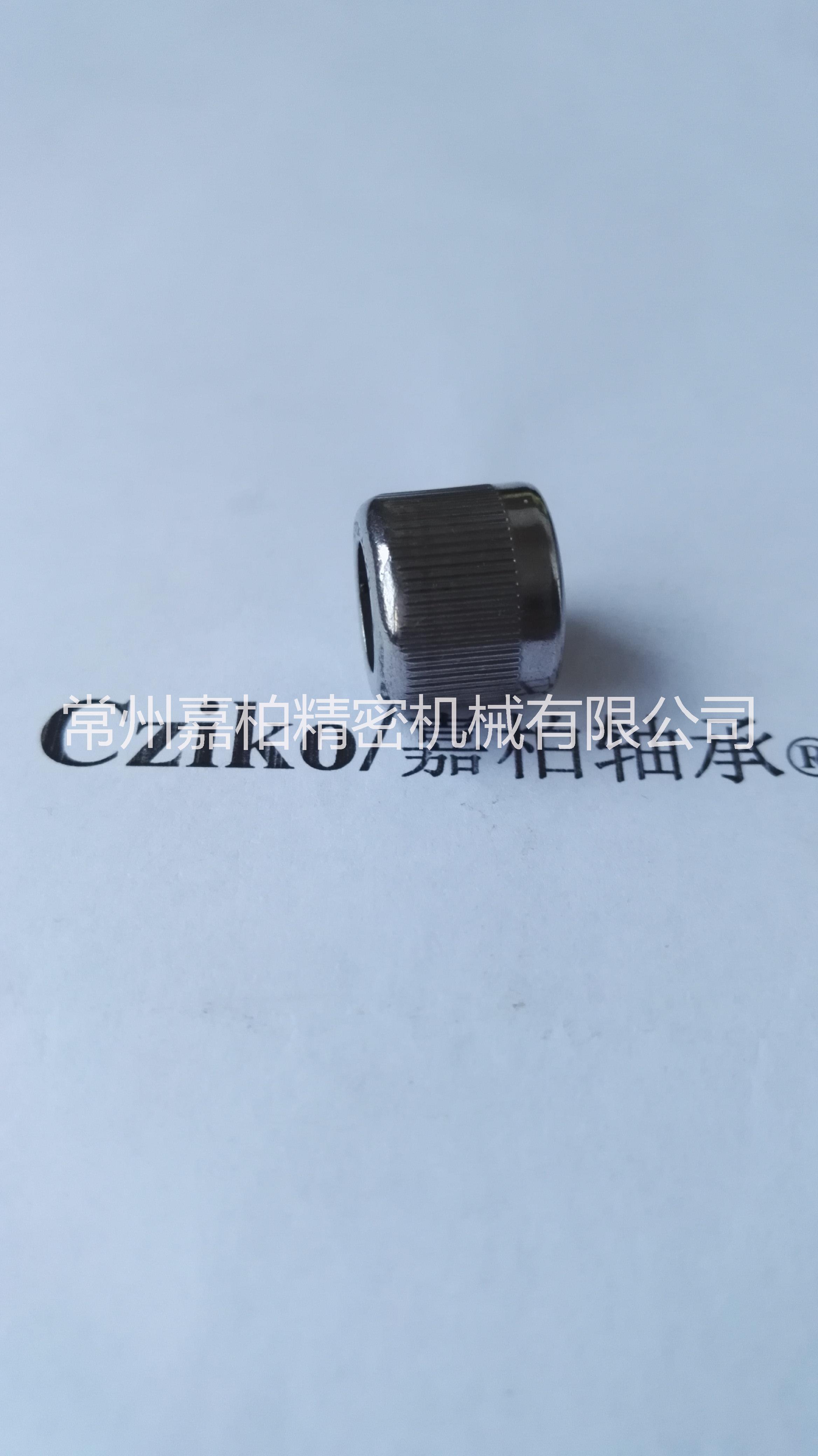

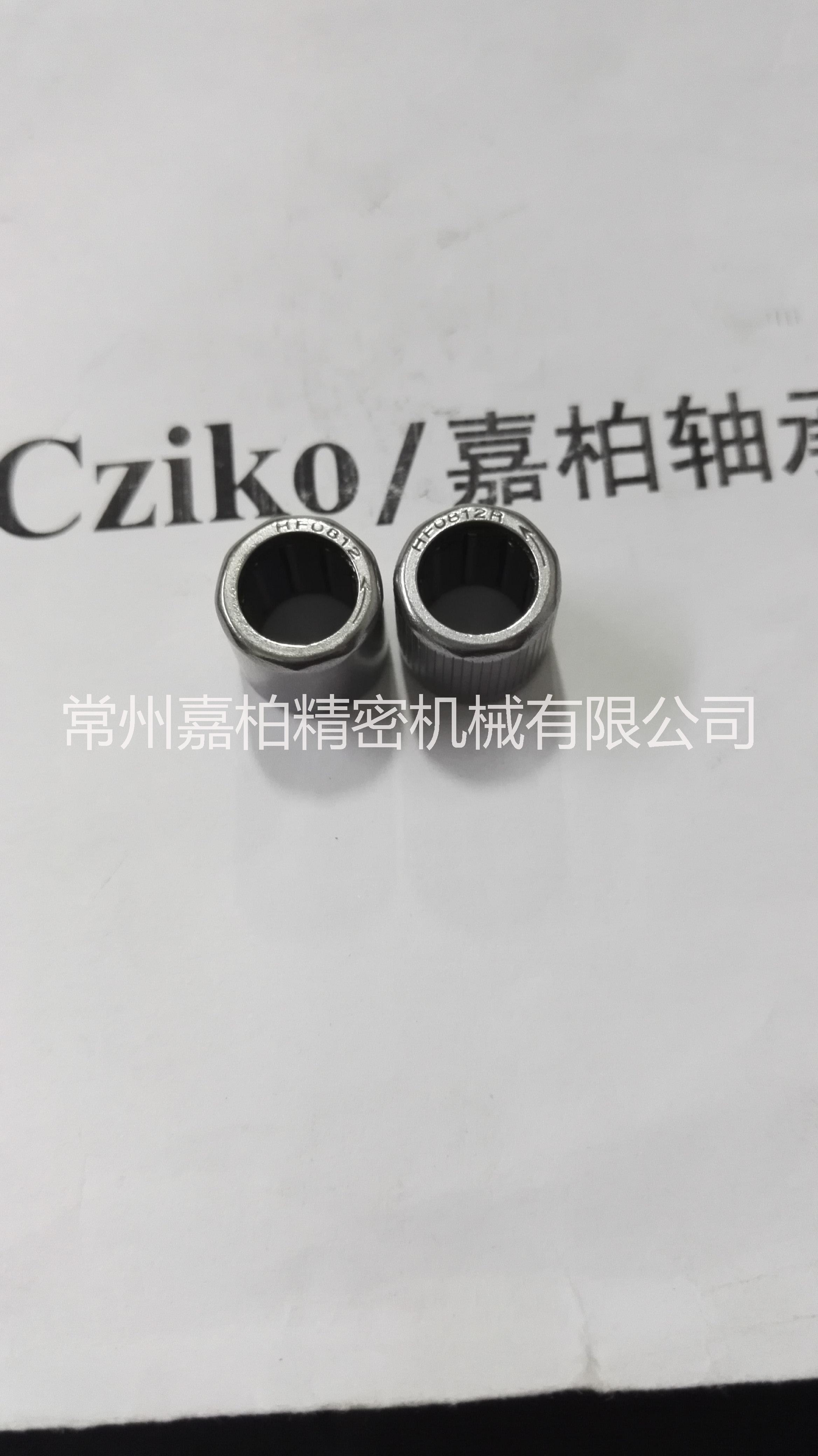

單向滾針軸承HF0812 HF0812R 單向軸承 單向軸承HF0812

Jiabai單向滾針軸承又叫沖壓外圈薄壁滾針離合器，沖壓外圈滾針離合器和軸承組件由沖壓外圈和塑料保持架組成。是離合器中具有最小徑向截面高度。因其空間使用性，常用來傳遞高轉矩。可作為轉換器、止回裝置及超越離合器。

1， 結構形式

2，檢驗

將滾針離合器壓入標準環規中用塞規檢查，環規壁厚大于20mm

3安裝

滾針離合器裝入座孔中后，不需要另行軸向定位。安裝座孔公差與沖壓滾針軸承相同，座孔表面粗糙度小于Ra0.8

滾針離合器的內接圓直徑與沖壓外圈滾針軸承相同。軸的硬度應在HV670-840。并磨削

4工作溫度

工作溫度在充分潤滑的條件下，鋼彈簧的滾針離合器可在-30度到+120度范圍內運行。塑料可在-10度到+70度范圍內運行。

單向滾針軸承的用處：點鈔機，航模直升飛機，玩具，好神拖，打印機，汽車離合器，縫紉機），精密機械，魚線輪，滑板車，斷路器，工程機械，機床，印刷機械，包裝機械，紡織機械，五金制品電子產品等領域。

5特色

常州嘉柏軸承有限公司專業生產單向軸承多年，建立了集研發生產銷售為一體的專業團隊。我公司生產的單向軸承在全國創造了多個。我們的單向軸承內孔游戲可以達到正負7絲（舉個例子：假如軸承孔徑是10mm,客戶的所使用10mm正7絲的軸照樣能夠通過，使用10mm付7絲的軸不會打滑，這樣做的目的是能夠?yàn)榭蛻粼谶x用軸時的空間根據寬，同時也為客戶減少成本。）聲明：在沒有掌握技術含量的單向軸承生產企業需謹慎。另外我公司在保證軸承扭矩的情況下把軸承噪音降到。（經檢測我們的扭矩均已經超過理論扭矩值）。為滿足高端客戶的需要我公司推出了：超扭矩單向滾針軸承，不銹鋼單向滾針軸承。在此在向各位介紹下所謂超扭矩單向滾針軸承：現在普遍沖壓外圈軸承所使用的材料均為市場上很常見的ST14鋼板。而嘉柏生產的超扭矩產品采用進口鋼板經過特殊冷拉，特殊熱處理來增強外圈的耐磨度使軸承的使用壽命延長，此類產品已經在多個產品上取得了成功，代替了進口產品，客戶放心使用的同時節約了相當一部分成本。不銹鋼單向軸承也取得了非常好的效果。經過多年的研究我們的加工工藝產品性能已經相當成熟，望大家放心選擇。

嘉柏 單向滾針軸承者。

 單向軸承概述

A）產品描述：

沖壓外圈滾針離合器俗稱單向軸承或者單向滾針軸承，是由合金板材拉伸而成的薄壁外圈，保持架，彈和滾針組成的單方向運動的軸承，可作為轉換器、止回裝置、超越離合器，廣泛應用于健身器材，點鈔機，洗衣機，漁具，玩具車等需要起到逆止作用的傳動件上。

B）主要特點：

單向運動，反向鎖緊；

轉換頻率及轉換精度高。

C）結構見下表：

    D）材質：

a 外圈

1．材料：一般為ST14低碳鋼（基本上是，特殊要求20#鋼）

2．加工：經由沖床沖壓或者油壓機拉伸成型

3．熱處理：滲碳，高頻回火：淬火

b 保持架

1.材料：增加尼龍PA66

2.加工：注塑機注塑

3.熱處理：無

c 滾針

1.材料：GCr15軸承鋼

2.加工：經由磨床磨加工

3.熱處理：淬火HRc60-64

d 彈

材料：樹脂或者不銹鋼

E）工程結構圖

2 單向軸承型號表

3 單向軸承的檢驗及安裝

a 檢驗

     將滾針離合器壓入標準環規中用塞規檢查，環規的壁度大于20mm.

b安裝

     滾針離合器裝入座孔中后，不需要另行軸向定位。安裝座孔公差與沖壓外圈滾針軸承相同，座孔的表面粗糙度小于Ra0.8

    滾針離合器的內接圓直徑與HK系列相同。軸的硬度應在HV670-840，并磨削。
