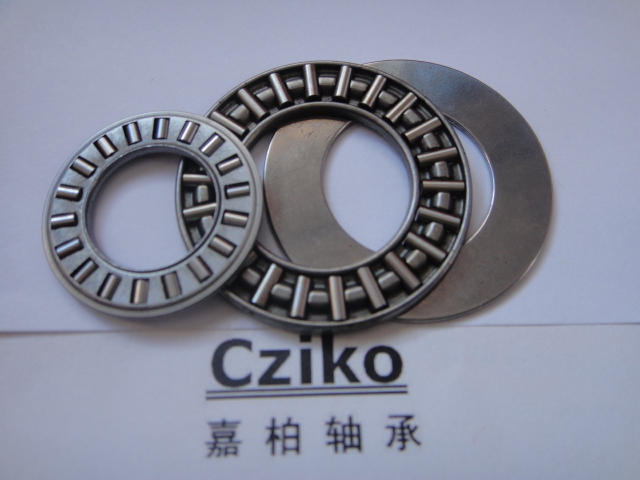

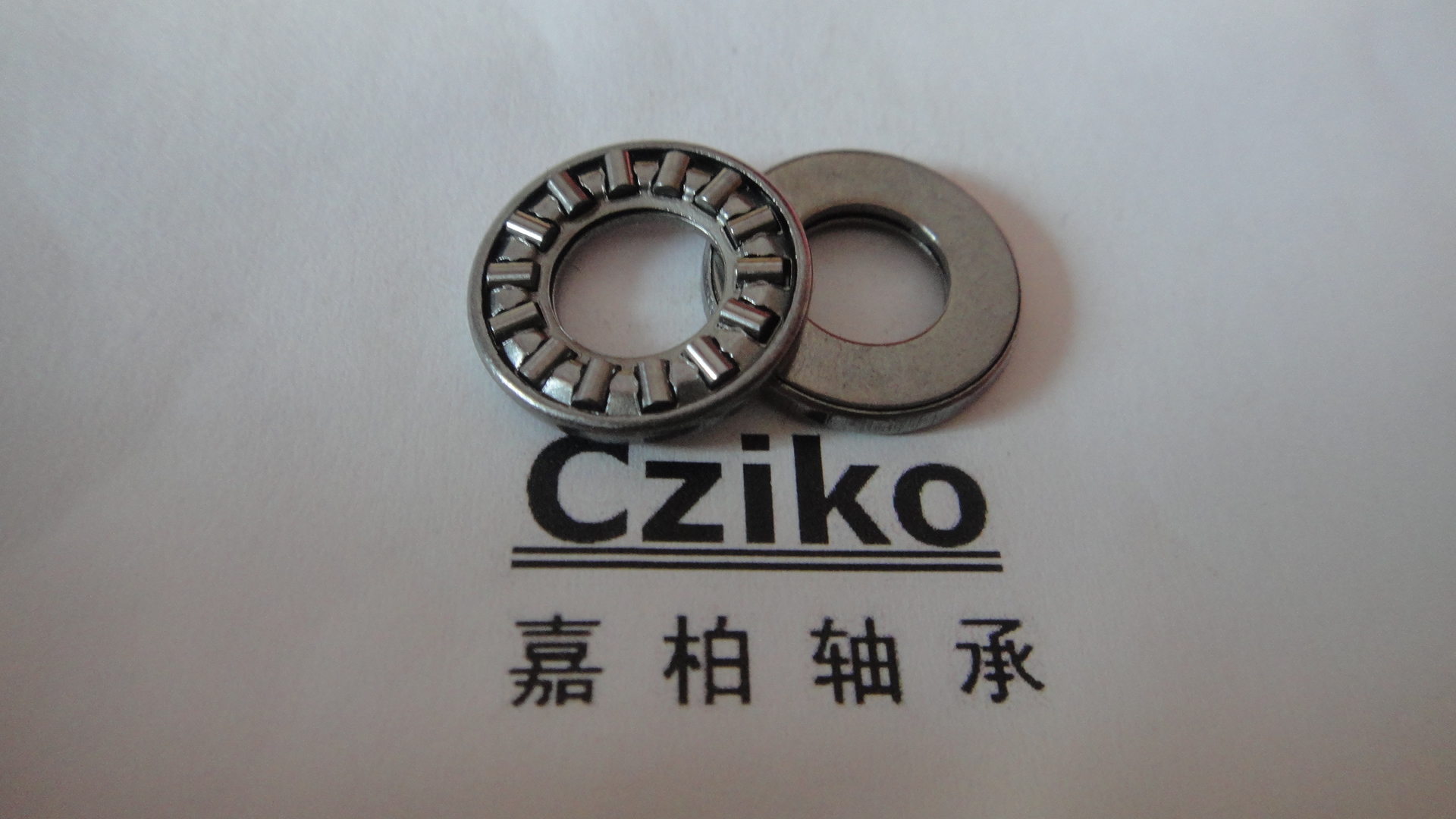

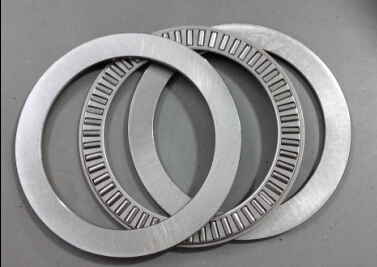

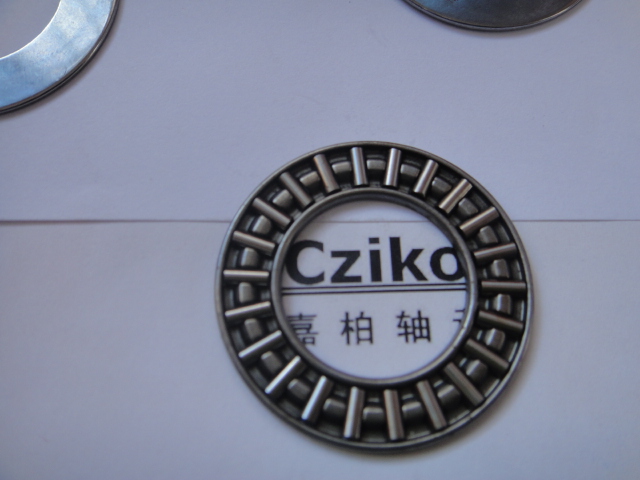

平面滾針軸承AXK1730 平面推力滾針軸承

Jiabai平面軸承由帶滾針或圓柱滾子的平面保持架組件和平面墊圈組成。

平面軸承分為帶滾針的平面軸承和帶球的平面軸承。

作用

　　滾針和圓柱滾子受到平面保持架的保持和引導。

　　在與不同系列的DF平面軸承墊圈一起使用時，則可為軸承的配置提供許多不同的組合。

優點

　　由于選用高精度圓柱滾子（滾針）增加了接觸長度，使得此軸承在很小的空間下可獲得高載荷能力和高的剛度。

　　另一優點是，如果相鄰零件表面適于作滾道面時可省去墊圈，可使設計緊湊，DF平面滾針軸承和平面圓柱滾子軸承采用的滾針和圓柱滾子的圓柱面為修形面，可減少邊緣應力，提高使用壽命。

編輯本段產品解析

主要元件

　　平面滾針和保持架組件是平面滾針軸承的主要元件。滾針由輻射狀排列的袋囊保持和引導。保持架剖面具有特定形狀，是用淬硬鋼帶成型。小尺寸保持架采用工業塑料制造。

　　高精度滾針直徑分組公差為0.002mm,確保載荷分布均勻。平面滾針和保持架組件采用軸引導。這樣，即使在高速下引導表面也可得到相對較低的圓周速度。

　　若相鄰件表面設計為滾道面以省掉墊圈則可獲得特別節省空間的支承。如這種方案不能實施，在有足夠支承的條件下，采用薄壁鋼制AS系列墊圈也能使設計緊湊。

產品系列

　　此軸承是由一個平面圓柱滾子和保持架組件、一個軸承座定位圈GS和一個軸定位WS組成。893、874和894系列平面圓柱滾子軸承可用于更高的載荷。

　　平面圓柱滾子軸承的保持架可由優質鋼板沖壓而成，也可由工業塑料、輕金屬和黃銅等制作，用戶根據使用環境提出要求。

編輯本段安裝方法（圖示）

安裝原理

　　CZIKO平面軸承在裝配體中主要承受軸向載荷，其應用廣泛。雖然平面軸承安裝操作比較簡單，但實際維修時仍常有錯誤發生，即軸承的緊環和松環安裝位置不正確，結果使軸承失去作用，軸頸很快地被磨損。圖所示為緊環安裝在靜止件的端面上，即錯誤裝配。緊環內圈與軸頸為過渡配合，當軸轉動時帶動緊環，并與靜止件端面發生摩擦，在受到軸向作用力(Fx)時，將出現摩擦力矩大于內徑配合阻力矩，導致緊環與軸配合面強制轉動，加劇軸頸磨損。

注意事項

　　平面軸承安裝時應注意以下幾點：

　　(1)分清軸承的緊環和松環(根據軸承內徑大小判斷，孔徑相差O.1～O.5mm)。

　　(2)分清機構的靜止件(即不發生運動的部件，主要是指裝配體)。

　　(3)無論什么情況，軸承的松環始終應靠在靜止件的端面上。
