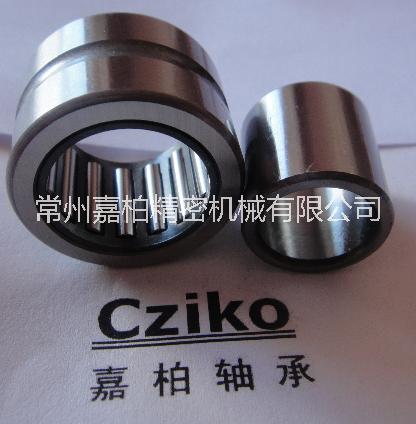

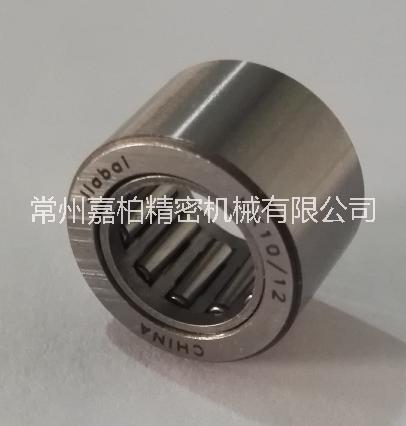

實體套圈滾針軸承NK10/12

Jiabai實體套圈滾針軸承是一個或兩個套圈以及帶有保持架的滾針組成。它具有較小的體積及較高的承載能力。因此，此種軸承可以滿足重量輕，占用空間小、傳遞功率大的要求。根據應用場合的不同，可采用帶內圈或不帶內圈的軸承。

主要結構形式

NK NKS RNA49 RNA48：外圈雙擋邊 單列 無內圈

NA59 RNA59 外圈雙擋邊 單列

NKI NKIS NA49 NA48外圈雙擋邊 單列 有內圈

RNA69 外圈雙擋邊 雙列 無內圈

NA69外圈雙擋邊 雙列 無內圈

RNA49-RS RNA49-2RS 單面密封圈或雙面密封圈

NA69-RS/RN69A-RS NA69-2RS/RNA69-2RS單密封圈或雙密封圈

N外圈雙擋邊 單列 有內圈

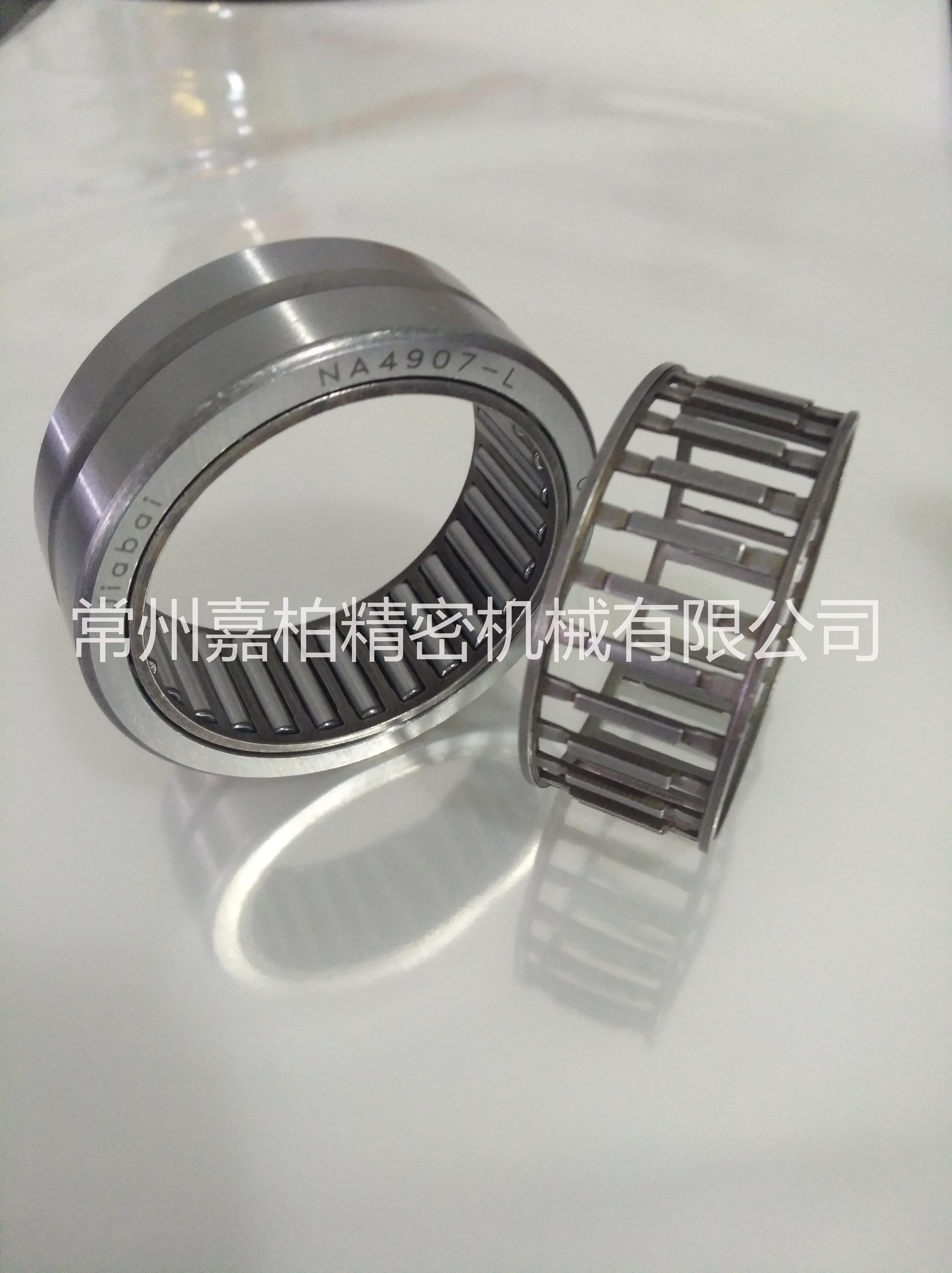

1 外圈雙擋邊帶保持架滾針軸承NA、 NKI：可分別安裝內圈和外圈（帶鎖圈、全套滾針和保持架），極限轉速高，分單列和雙列兩種。如果軸不能用來作為滾道，即若將軸淬硬研磨不可能或不經濟是則可采用此類帶內圈的滾針軸承。

2 無內圈有保持架滾針軸承：NK RNA（NA NKI不帶內圈）此種軸承無內圈適用于徑向安裝尺寸受限制的支承結構，與軸承相配的軸頸直接作為滾動面。作為滾道的軸，必須淬硬并進行研磨，而且只有將其加工到適當?shù)某叽绾托螤罹葧r(shí)，整套滾針軸承才能較高的壽命及運轉精度。同時，由于無內圈，因此軸的直徑也可作適當加大，從而增加了剛性。

3、單面或雙面密封圈的滾針軸承可以有效地防止臟物的侵入，軸承內已填入適量的鋰基潤滑脂。該類軸承的內圈比外圈寬，這使得軸承在軸相對軸承箱有微量位移動時也可保證密封良好而免致軸承受污染。軸承的內圈也有潤滑油孔，可以根據配置的需要，由外圈或內圈補充潤滑脂。

4 徑向游隙及安裝：Jiabai滾針軸承標準游隙為C0組。如有特俗需要也可提供C2、C3及C4組游隙。并且安裝Jiabai滾針軸承時應具有相同的徑向游隙，以便使符合均勻分布。一般情況下在安裝滾針軸承時都用緊配合，以便薄壁套圈可以得到較大的支承。負荷越大選取的配合也應越大，尤其是當需要考慮存在沖擊載荷時，另外需要考慮配套材料及溫差。

5 Jiabai實體套圈滾針軸承的平行差、垂直差都控制得比較好。滾動體（滾針）長度做到最長接近極限。溝道進行超精研磨。從而使Jiabai的軸承噪音、強度、靈活度、使用壽命更加有保證。

6 根據我們多年的經驗：實體套圈滾針軸承將以上工序做全做好基本可以代替部分進口品牌。但是成本要比市場上普遍流通的要高，比進口的低不少。所以為了你的產品品質更放心請使用Jiabai實體套圈滾針軸承。
