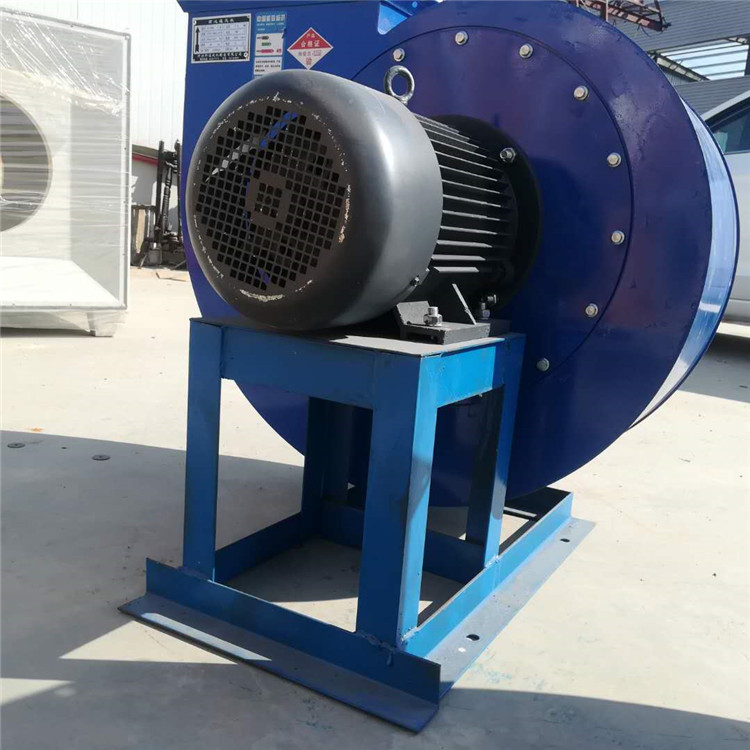

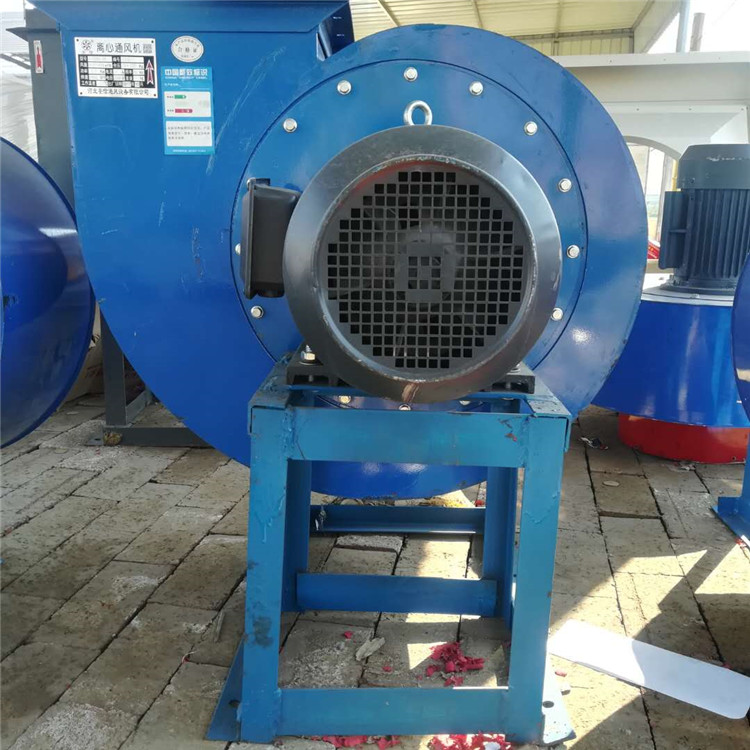

4-72型離心通風機是一種節能的離心式風機,其機翼型葉片、曲線型葉輪前盤和錐弧型進口集流器等結構,使風機具有優良的空氣動力性能,在我國經濟建設事業中,歷經多年,經久不衰。
4-72型風機中,NO2.8~6A風機主要由葉輪、葉殼、進風口和電動機等部件組成。NO 8-10C、D風機還有傳動組和皮帶輪或聯軸器。
4-72型離心通風機適用于各類民用和工業建筑送風、排風和一般通風換氣。
F4-72型防腐離心通風機適宜在化工廠、實驗室、地下室、浴池等場合安裝使用,輸送帶腐蝕性氣體、含堿性氣體和高濕度氣體。
B4-72型防爆離心通風機是防爆風機,適宜于在燃油燃?xì)忮仩t房,高濃度粉塵車間、油庫、儲氣站、易爆物品存放倉庫等有防爆要求的場合安裝使用,可輸送具有易燃、易爆和易揮發性質的氣體。
4-72型離心通風機作為一般工廠及大建筑物的室內通風換氣,即可用作輸入氣體,也可用作輸出氣體??諝夂推渌蛔匀?、對人體無害的、對鋼鐵材料無腐蝕性的氣體。氣體內不許有粘性物質,所含的塵土及硬質顆粒不大于150mg/m3。氣體的溫度:不超過80℃。4-72型離心通風機在我國是使用最早的風機,然而也是使用最普通的風機,從高層建筑到地下鐵道,從鍋爐鼓風到廠房換氣,4-72型風機隨處可見。
結構?
4-72型風機中№2.8~6主要由葉輪、機殼、進風口、電機等部分組成?!?~20除具有上述部分外,還有傳動部分。
(1)葉輪:由10個后傾機翼型葉片、曲線型前盤和平板后盤組成,用鋼板制造,并經動、靜平衡校正,空氣性能良好,效率高,運轉平穩。
(2)機殼:做成二種不同型式。其中№2.8~12機殼作成整體,不能拆開,№16~20的機殼制成三開式,除沿中分水平面分為兩半外,上半部再沿中心線垂直分為兩半,用螺栓連接。
(3)進風口:制成整體,裝于風機一側,與軸向平行的截面為曲線開關作用是能使氣流順暢時入葉輪,且損失較小。
(4)傳動:由主軸、軸承箱、流動軸承、皮帶輪或聯軸器組成。
