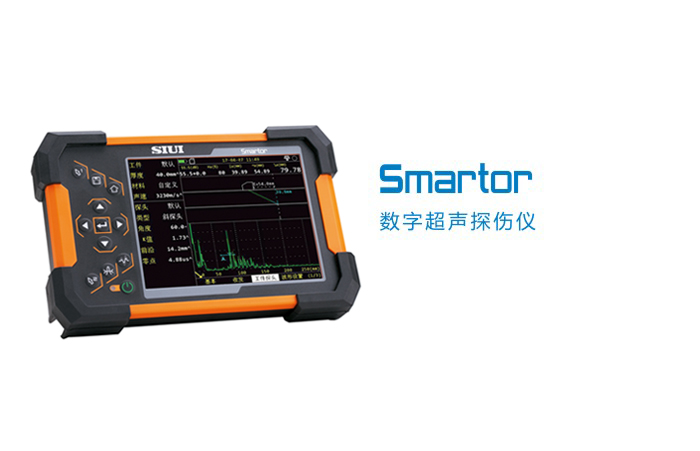

超聲波探傷儀Smartor X1

一般技術規格

顯示屏

5.7”TFT 高亮液晶屏，分辨率640×480 點

操作方式

按鍵

電池類型

鋰離子電池

電池容量

5.0

電池電壓

7.4V

電池數量

1 只

電池工作時間

≥8 小時

適配器輸入

交流100～240V 50Hz/60Hz

適配器輸出

直流12V

適配器功率

36W

儀器功率

6VA

數據存儲器

標準SD 卡（16G）

報警器

1 個

工作環境

-10℃～45℃

存儲環境

-20℃～60℃

IP 等級

IP65

儀器尺寸

198mm × 128 mm × 52mm (寬×高×深)

儀器重量

0.9kg（含電池）

通用UT 模式

探頭接口類型

LEMO 00

通道數

單通道

脈沖類型

負方波、負尖脈沖

發射電壓

50～350V，步進50V

脈沖寬度

負方波 ：50～500ns

負尖脈沖：≤40ns

重復頻率

負方波 ：10～1000Hz 可調

負尖脈沖：10～2000Hz 可調

阻尼

50Ω / 1000Ω，2 檔

增益

0～110dB，步進：0.5/2/6/12dB

增益微調

-4～+4

表面補償

全增益范圍

帶寬

0.5～20MHz；

濾波器

共11 檔可選：

1～4MHz/0.5～10MHz/2～20MHz/1MHz/2.5MHz/4MHz/5MHz/10MHz/13MHz

/15MHz/20MHz；

檢波方式

負向/正向/雙向/RF/濾波

抑制

0～80%，步進1%

檢測范圍

0～15000mm，最小顯圍2.5mm

材料聲速

100～20000m/s

脈沖移位

-10～1000mm

探頭零點

0～200us

探頭前沿

0～100mm

向?qū)?span>

焊縫檢測、板材檢測、鍛件檢測

測量點

峰值/前沿/J 前沿

測量

閘門：幅度、幅度dB 差值、聲程、水平距離、垂直距離、AB 閘門間聲程差；光標：2 個十字光標，可測量B 圖像上的水平、垂直位置及光標間距離（選購B掃描時）

閘門

閘門起位：全范圍

閘門寬度：全范圍

閘門電平：10～90%，步進1%

曲線功能

DAC（曲線/折線），最多6 條，符合NB/T 47013、GB/T 11345、GB/T 29712

標準。TCG 最多6 條。G（含三倍近場）

輔助功能

全屏、坐標切換（聲程/深度/水平）、單次/連續自動增益（10～，步進10%）、波形比較、波形填充、峰值包絡、峰值回波、快速掃查、戶外模式、屏幕截圖。

自動凍結/裂紋測高/閘門擴展//二次波顏色CSC（曲面修正）/ B 掃描/平板焊縫模擬//短片錄制/頻譜分析。

報警

聲光報警：進波/失波

靈敏度余量

≥65dB（2.5Z20N / P2.5-20 探頭）

時基線性

≤0.5%

垂直線性

≤3%

幅度線性

≤±2%

衰減器精度

20dB ±1 dB

動態范圍

≥32dB（JB/T 10061 標準測試）

遠區分辨力

≥26dB

等效輸入噪聲

＜40×10-9 V/ Hz
