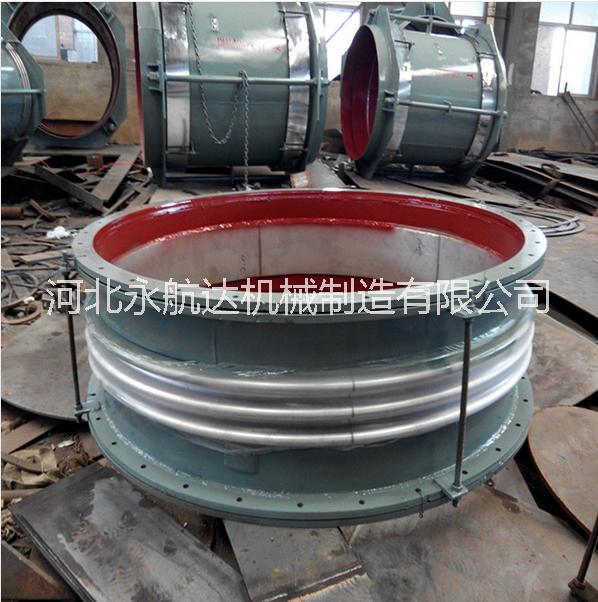

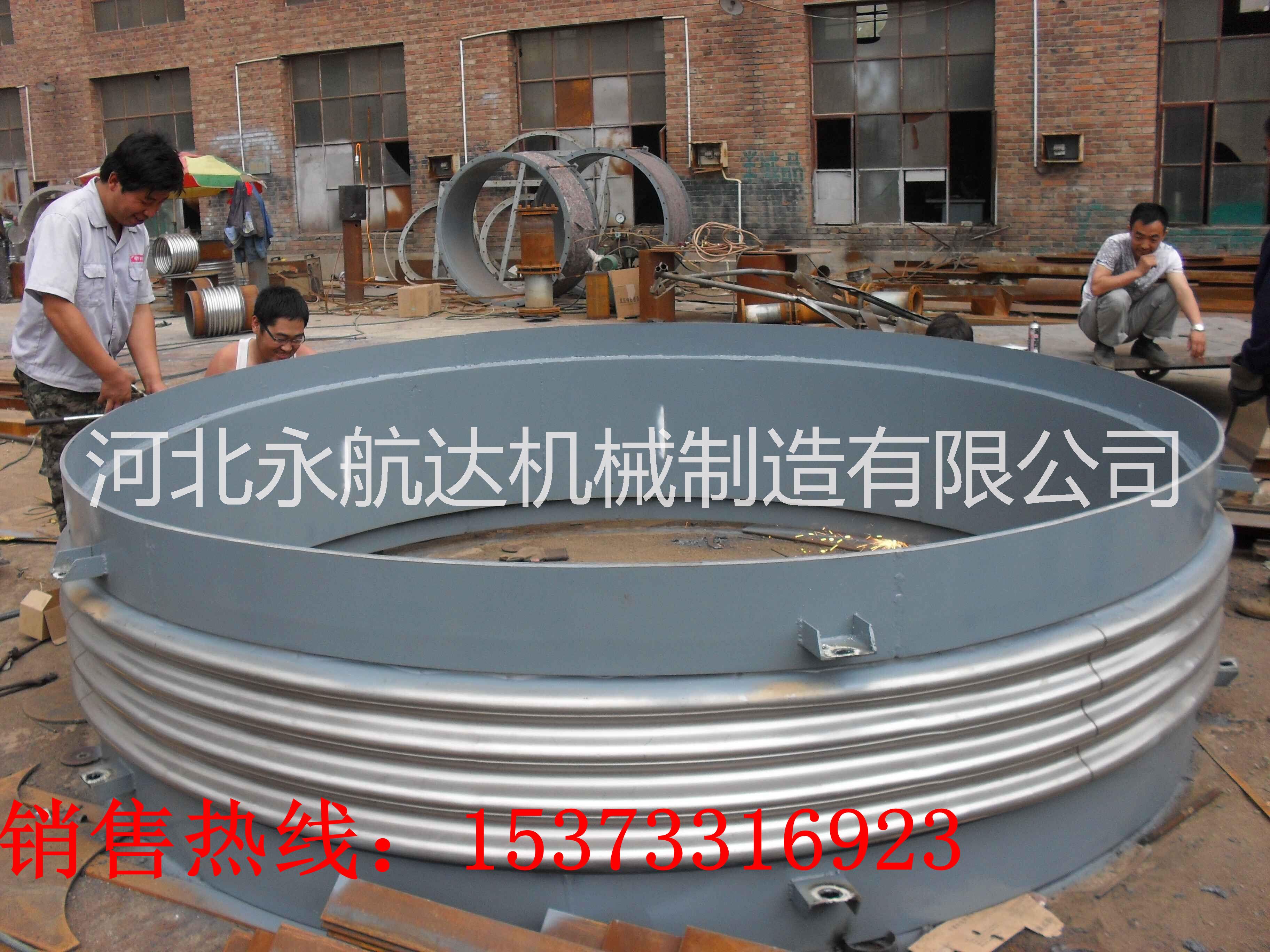

TNY型現貨供應 軸向內壓式波紋管補償器

軸向型內壓式波紋補償器(NY)也稱通用型波紋補償器、通用型膨脹節、不銹鋼波紋補償器，該膨脹節由一個不銹鋼撓性波紋管和兩個端接以及其他零件組成。它通過波紋管的柔性變形來吸收管線軸向位移（也有少量橫向、角向位移），端接管或直接與管道接管焊接，或焊上法蘭再與管道法蘭聯接。膨脹節上的小拉桿主要是運輸過程中的剛性支撐或作為產品預變形調整用，它不是承力件。該類膨脹節的結構簡單、價格低，因而凡是在管線上可能的地方應優先予以考慮。

1、TNY型現貨供應 軸向內壓式波紋管補償器主要用于補償軸向位移，也可以補償橫向位移或軸向與橫向合成位移，具有補償角位移的能力，但一般不應用它補償角位移。

2、型號：DN32-DN8000，壓力級別0.1Mpa-2.5Mpa

3、連接方式：1、法蘭連接 2、接管連接

4、軸向補償量：18mm-400mm

5、型號示例如右圖：舉例：0.6TNY500TF 　表示：公稱通徑為Φ500，工作壓力為0.6MPa，(6kg/cm2)波數為4個，帶導流筒，碳鋼法蘭連接的內壓式波紋補償器。軸向型內壓式波紋補償器安裝使用時應注意內襯筒方向應與介質流向一致（膨脹節上有流向標志），現場安裝完后，必須拆除小拉桿，為了減少管架受力，可對此類膨脹節在安裝前進行預變形（預拉、預壓），用戶需要時請注明。

軸向型內壓式波紋補償器主要用于補償軸向位移，也可以補償橫向位移或軸向與橫向的合成位移，具有補償角位移的能力，但一般不應用它來補償角位移，河北永航達秉承“誠信、務實、活力、創新”文化理念，本著用心制造，用情服務為宗旨愿與各界新老朋友攜手共進，竭誠合作，共創輝煌。

更多軸向型內壓式波紋補償器信息請瀏覽：http://www.hbyhdjx.com/zxxbcq.html
