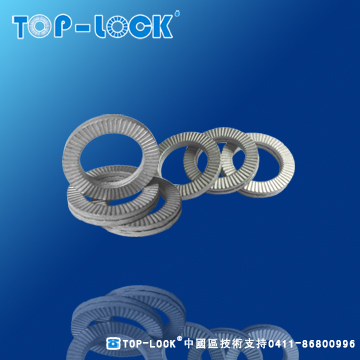

鋼質材質標準外徑TL3/8

[防松墊圈

防松墊片

防松自鎖墊圈]

大連市鋼質材質標準外徑廠家

采購數量

1 套以上

價格

￥1.64

運費： 遼寧大連市甘井子區 | 買家支付運費

購買數量： 庫存 1000000套

在線詢盤聯系方式尚未完善

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[防松墊圈防松墊片防松自鎖墊圈]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（鋼質材質標準外徑TL3/8）

品牌： TOP-LOCK
型號： TL3/8
加工定制： 是
標準類型： 德標
標準編號： DIN25201
樣品或現貨： 現貨
類別： 鋸齒鎖緊墊圈
表面處理： 德爾塔
材料等級： 其他
產品等級： 其他
應用范圍： 機械工業用緊固件

防松墊圈 ? 防松原理

防松墊圈獨特的內側斜齒面傾斜角度α大于螺栓螺紋傾斜角度 β。裝配時，內側斜齒面是相對的，墊圈外側放射狀的凸紋面（外滾花齒面）的摩擦系數要比內側斜齒面的摩擦系數大，且與兩端接觸面成咬合狀態。當連接件受到振動，并使螺栓發生松動趨勢時，僅僅允許兩片墊圈內側斜齒間相對錯動，產生抬升張力。獨特的齒牙系統利用張力在緊固的連接處產生一個很高的抵抗力來經受振動力，從而達到的防松效果。

防松墊圈·使用優勢

確保在強震動下仍然保持連接件的夾緊力，優于依靠摩擦力來制瑣的緊固件；
防止因震動引起的螺栓松動，不再發生由于緊固件松動而引起的相關問題；
不需要特殊的安裝工作，容易安裝和拆卸；
鎖緊功能不受潤滑影響；
溫度有變化也不會使連接件松動；

具有耐久性；

可重復使用；

這個系統可以用高或低的預負載力鎖緊固定元件；

墊圈兩個大的斜齒面相對膠合成對，目的是便于安裝這一防松系統。

TOB-LOCK^?防松墊圈鋼質材質規格表（單位:mm)
螺栓尺寸	墊圈型號	英制型號	最小包裝	φi[mm]	φ0[mm]	厚度[mm]
M3	TL3	#5	200	3.4	7.0	1.8
M3.5	TL3.5	#6	200	3.9	7.6	1.8
M3.5	TL3.5sp	#6	200	3.9	9.0	1.8
M4	TL4	#8	200	4.4	7.6	1.8
M4	TL4sp	#8	200	4.4	9.0	1.8
M5	TL5	#10	200	5.4	9.0	1.8
M5	TL5sp	#10	200	5.4	10.8	1.8
M6	TL6		200	6.5	10.8	1.8
M6	TL6sp		200	6.5	13.5	2.5
	TL1/4"	1/4"	200	7.2	11.5	1.8
	TL1/4"sp	1/4"	200	7.2	13.5	2.5
M8	TL8	5/16"	200	8.7	13.5	2.5
M8	TL8sp	5/16"	200	8.7	16.6	2.5
	TL3/8"	3/8"	200	10.3	16.6	2.5
	TL3/8"sp	3/8"	200	10.3	21.0	2.5
M10	TL10		200	10.7	16.6	2.5
M10	TL10sp		200	10.7	21.0	2.5
M11	TL11	7/16"	200	11.4	18.5	2.5
M12	TL12		200	13.0	19.5	2.5
M12	TL12sp		100	13.0	25.4	3.4
	TL1/2"	1/2"	200	13.5	19.5	2.5
	TL1/2"sp	1/2"	100	13.5	25.4	3.4
M14	TL14	9/16"	100	15.2	23.0	3.4
M14	TL14sp	9/16"	100	15.2	30.7	3.4
M16	TL16	5/8"	100	17.0	25.4	3.4
M16	TL16sp	5/8"	100	17.0	30.7	3.4
M18	TL18		100	19.5	29.0	3.4
M18	TL18sp		100	19.5	34.5	3.4
	TL3/4"	3/4"	100	20.0	30.7	3.4
	TL3/4"sp	3/4"	100	20.0	39.0	3.4
M20	TL20		100	21.4	30.7	3.4
M20	TL20sp		100	21.4	39.0	3.4
M22	TL22	7/8"	100	23.4	34.5	3.4
M22	TL22sp	7/8"	50	23.4	42.0	4.6
M24	TL24		100	25.3	39.0	3.4
M24	TL24sp		50	25.3	48.5	4.6
	TL1"	1"	100	27.9	39.0	3.4
	TL1"sp	1"	50	27.9	48.5	4.6
M27	TL27		50	28.4	42.0	5.8
M27	TL27sp		25	28.4	48.5	5.8
M30	TL30	1 1/8"	50	31.4	47.0	5.8
M30	TL30sp	1 1/8"	25	31.4	58.5	6.6
M33	TL33	1 1/4"	25	34.4	48.5	5.8
M33	TL33sp	1 1/4"	25	34.4	58.5	6.6
M36	TL36	1 3/8"	25	37.4	55.0	6.6
M36	TL36sp	1 3/8"	25	37.4	63.0	6.6
M39	TL39	1 1/2"	25	40.4	58.5	6.6
M42	TL42		25	43.2	63.0	6.6
M45	TL45	1 3/4"	25	46.2	70.0	7.0
M48	TL48		25	49.6	75.0	7.0
M52	TL52	2"	25	53.6	80.0	7.0
M56	TL56	2 1/4"	10	59.1	85.0	7.0
M60	TL60		10	63.1	90.0	7.0
M64	TL64	2 1/2"	10	67.1	95.0	7.0
M68	TL68		1	71.1	100.0	9.5
M72	TL72		1	75.1	105.0	9.5
M76	TL76	3"	1	79.1	110.0	9.5
M80	TL80	3 1/8"	1	83.1	115.0	9.5
M85	TL85		1	88.1	120.0	9.5
m90	TL90		1	92.4	130.0	9.5
m95	TL95		1	97.4	135.0	9.5
M100	TL100	4"	1	103.4	145.0	9.5
M105	TL105		1	108.4	150.0	9.5
M110	TL110		1	113.4	155.0	9.5
M115	TL115		1	118.4	165.0	9.5
M120	TL120		1	123.4	170.0	9.5
M125	TL125		1	128.4	173.0	9.5
M130	TL130	5"	1	133.4	178.0	9.5
