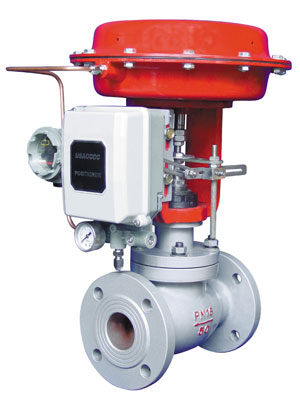

氣動單座（套筒）調節閥

產品概述：

 產品概述
氣動單座（套筒）調節閥由氣動多彈簧薄膜執行機構和低流阻直通單座閥（套筒閥）組成，單座閥閥體直通單座蓋上導向結構，閥芯為柱塞型結構，與普通單座閥相比具有體積小，重量輕，流量大等特點適用于流量大，泄漏量要求嚴格的場合。
 閥體
閥體形式：直通單座（套筒）倒S型鑄造型閥
公稱通徑：DN20~300mm
公稱壓力：PN1.6、4.0、6.4MPa
連接形式：法蘭式按JB78-59、JB/T79.2-94凹式
材    料：HT200、ZG230—450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12M02Ti
上 閥 蓋：常溫型-20~+200℃
散熱型-40~+450℃
填  料:  V型聚四氟乙烯、柔性石墨、不銹鋼波紋管
 閥內組件
閥芯型式：上導單座(套筒)柱塞型閥芯
流量特性：直線特性、等百分比特性或快開特性
材    料：1Cr18Ni9Ti、0Cr18Ni12Mo2Ti

運行參數：

公稱 通徑 (mm)	閥座 直徑 (mm)	額定流量系數Kv			額定 行程 (mm)	薄膜有效 面積cm2	固有可 調比	環境溫 度℃	基本誤差	回差	死區	額定流量系數	泄漏 量
		直線	等百分比
G3/4	3 4 5 6 7 8	0.08 0.12 0.20 0.32 0.50 0.80			10	220	50:1	-40~+85	不帶定位器±5%     帶定位器±1%	不帶定位器±3%     帶定位器1%	不帶定位器±3%     帶定位器0.4%	±10%	單座10-4閥額容量（套筒10-3閥額定容量）
20	10	1.8		1.6	10	350
	12	2.8		2.5
	15	4.4		4
	20	6.9		6.3
25	25	11		10	16
40	32	17.6		16	25
	40	27.5		25
50	50	44		40
65	65	69		63	40	560
80	80	110		100
100	100	176		160
150	125	275		250	60	900
	150	440		400
200	200	690		630
250	250	1000		900	100	1400
300	300	1600		1440

使用范圍：

該套筒型與普通套筒閥相比，具有體積小1/3，重量輕1/3，流量大1/3的特點，廣泛應用于要求噪音低、壓差大的工業過程自動控制系統中。
