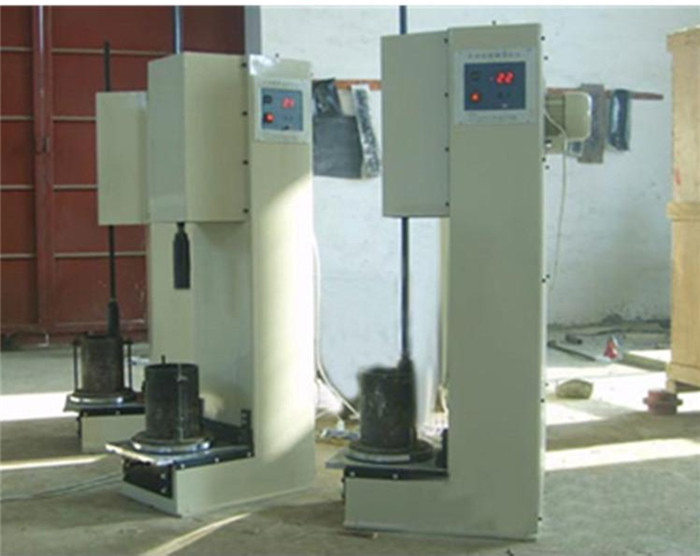

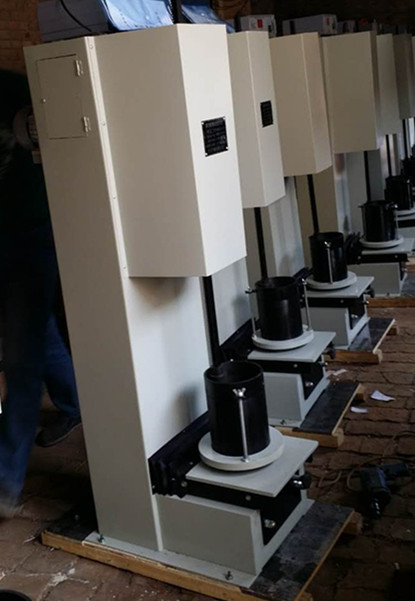

多功能電動擊實儀

該儀器是本廠根據交通部頒發的公路試驗行業標準研制的，其結構性能完全符合（公路土工試驗規程）中擊實試驗，（T0131-93）承載比實驗（CBR）（T0134-93）回彈模量試驗（T0135-93）中的擊實試樣制作要求。

主要技術參數：
重型試驗：錘量：4.5kg   落距：450mm
輕型試驗：捶量：2.5kg   落距：300mm
捶擊速度：37~39次/分
電機功率：370w/380v

數控?fù)魧?shí)儀安裝調試：拆箱后松開固定螺栓，擦凈一起各部，將儀器放置在地面基礎上，放置地基螺栓以工作臺面為準，用水平儀校正，使工作臺面橫亮向達到0.3%后，擰緊地基螺栓，將儀器固定好。
電動擊實儀使用方法：

1、在接通電源前首先應檢查電源是否正常，聽到連續“嘩……"的聲音后，說明三相供電電源的相位反相，必須將電源進行換相后才可以工作，否則，機器將無法工作，以保機器的安全。外殼必須接地，以確保人身安全，并檢查儀器電源開關及計數器各部位完好、正常。
2、安裝擊實錘：擊實錘分輕型、重型兩種，做輕型擊實時，將小錘芯裝入齒桿并擰緊牢固。做重錘時也將大錘裝入齒桿并擰緊牢固，同時，檢查落錘高度是否正確。本機是一種多用途儀器可做成不同落錘高度，不同錘重的二種試驗。本機備有三種落高齒圈，具體規格正面都有鋼印號碼。注意：做輕型擊實試驗時選用4齒、36齒配合（落距：300mm）。做重型擊實試驗時選用4齒、36齒、24齒配合（落距：450mm）。決定選用哪種落距時，必須先取下罩殼，調整好合適的齒圈用螺絲擰緊，不得有松動現象，然后裝上罩殼，擰上螺絲。然后將計數器撥到所需次數即可。
3、工作臺中心距調整：根據使用試模桶體的內徑大小，可以將工作臺前的M16螺栓鎖緊螺母松開后，將落錘放入試模內，然后調整M16螺栓，調至錘的外圈與試模相應的距離（2~3mm）即可，然后用M16螺母鎖緊，開車前，先用人工提放一下齒條，確認試模桶體的內邊不與相碰，方可開車。
注意：兩套試模桶體規格不同，因此均配有螺栓等零件，使用時切勿裝錯。
電動擊實儀保養：
試桶下面的防塵罩上有兩個注油孔，每班工作完成后應往往油孔里注入少許機械油潤滑。

定期檢查緊固件，發現松動，應及時擰緊，每次做完試驗后，所有配件應擦洗上油以防生銹。
