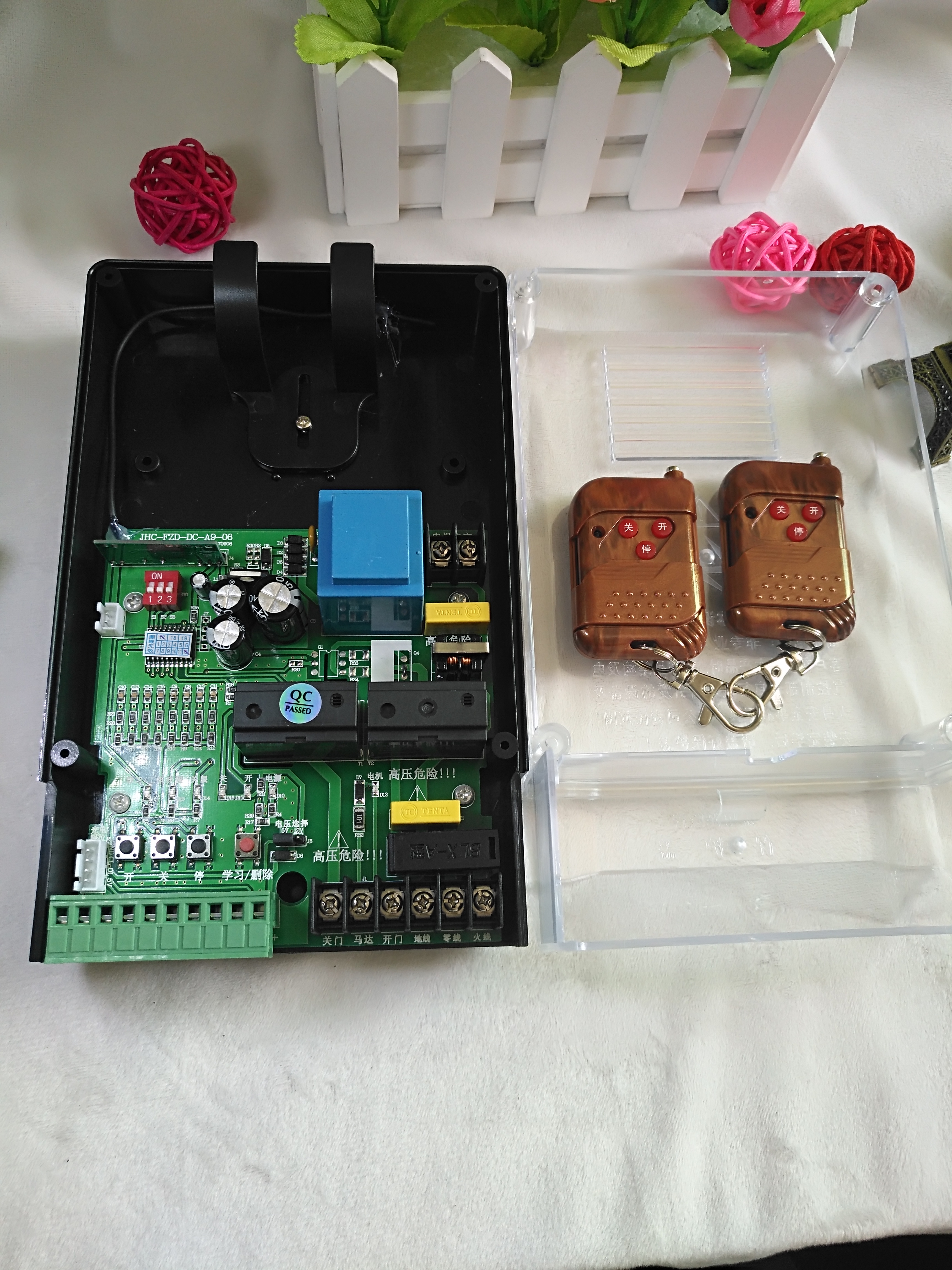

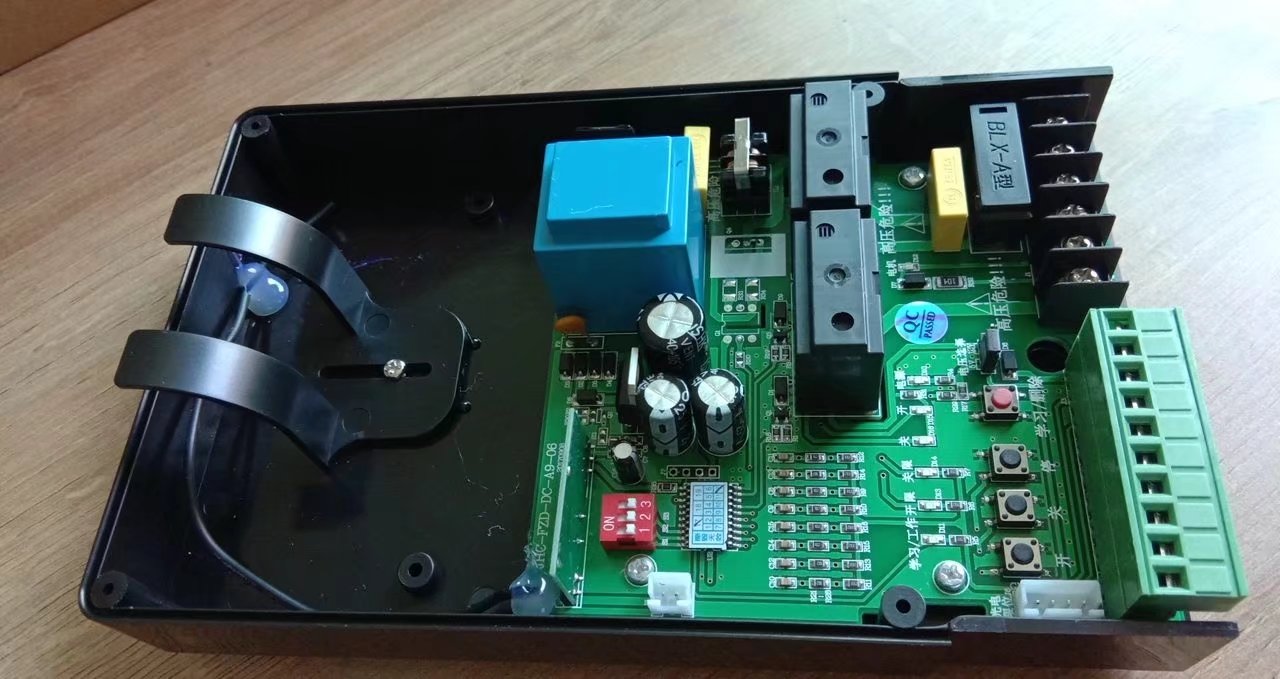

智能控制器 電動卷簾門控制板 平移門控制器 A9道閘控制器

深圳市捷紅昌科技有限公司是電動/道閘/平移門控制器、停車場/通道類控制器、各類顯示屏、電子元器件等產品專業生產加工的公司，擁有完整、科學的質量管理體系。深圳市捷紅昌科技有限公司的誠信、實力和產品質量獲得業界的認可。

可根據客戶需求定制功能

銷售熱線：

A智能單片機控制器電路采用的MCU與日本原裝歐姆龍大功率繼電器為核心設計，運用成熟的計算機控制技術，研制出新一代智能控制系統，實現了道閘等控制的智能化.產品廣泛應用于智能道閘.停車場收費系統等.

一．技術規格

1．額定電壓：AC220V  50HZ/60HZ ±10%　 AC110V  50HZ/60HZ ±10%(出口型)

2．額定負載功率：450W

3．遙控接收頻率：433MHZ/430.5MHZ/315MHZ

4．遙控學習量：15PCS（不規則碼）

5．遙控接收靈敏度：-108dB

6．遙控接收距離：≥50米（開闊地

7．工作溫度：-25℃~+80℃

8．相對濕度：≤90%

二．功能特點

1．電路采用抗干擾工業級單片機，三點式防雷電路性能更加穩定可靠

2．遙控電路采用學習方式，操作維護更加簡捷

3．電路具有紅外.地感.壓接口，方便與系統連接，有效增加安全系數

4．電路具有讀卡計數功能接口，方便與車牌識別系統聯接等連接

5．電路具有自動廷時停機保護功能，有效保護因限位開關損壞而燒壞電機

6．電路具有遙控.線控方式,操作安裝更加靈活自由.

7．寬范圍的單相電源輸入（160V-260V）適于惡劣的野外道路收費環境

8．電路具有多種限位方式，可接霍爾元件.光電開關.接近開關.行程開關.干簧管

9．電路具有雙向行程自鎖功能.

10．手動按鈕可作“升”、“降”及“?！辈僮?。

11．無線遙控可作“升”、“降”、“?！辈僮?。
12．可選配車輛傳感器，使具有“車過自動落閘”“防砸車”或“沖閘自動抬桿” 功能。

13．采用具備軟件陷井與硬件看門狗的單片機控制。

14．采用光電耦合、無觸點、過零導通技術，主控板無火花無干擾高可靠工作

15．可根據客戶需要增加其它特殊功能。

三．安裝場所（請專業人士安裝調試）

△安裝的場所及環境不適宜會縮短本產品的使用壽命，請安裝于下列場所

1．周圍溫度：-10℃~ +45℃且通風情形良好

2．無滴水及濕氣低的場所

3．無強光直射，高溫及嚴重落塵的場所

4．無腐蝕性氣體及液體的場所

5．無振動，無大功率及磁場干擾的場所

6．兒童不易接觸到，保養及檢查容易的地方

四．電氣連接（請專業人士安裝調試）

1．控制盒工作電源：~220V±10%50HZ

  注意：嚴禁接于380V電壓，應嚴格按照接線端子標識接線，遵守安全規定電力線和控制線，一定要分開布線

2．如需增設紅外.地感.壓防砸功能，必須加裝光電開關地感（車輛檢測器DV-108D）及壓裝置

3．確認所有接線正確無誤后接上電源，將天線向上接出，保證遙控接收發揮的性能

4.地感方式選擇：外部地感開關信號接至(地感).COM(公共)端子。

5.直流電壓接口:+12VDC-COM,+5VDC-COM,負載電流不要超過100MA,否則會損壞主板.

五．遙控功能操作

1．學習編碼，按住控制器里面的學習鍵約2秒，待工作指示燈亮爍兩次時松開，用遙控手柄任意鍵不斷發編碼，學習成功后電路即有相應的動作。注：6秒內如控制器無收到編碼，即自動退出學習狀態

2．編碼，按住控制器里面的學習鍵不放（約9秒），直到遙控指示燈長閃一次后，即完成編碼

特別提示：使用一段時間后，若遙控距離縮短，請檢查主機安裝位置是否會被金屬物遮蔽或電池電量充足，遙控器使用DC12V，23A電池，注意更換。遙控距離受天氣影響較大，在雨，霧，風，等惡劣氣候條件下

遙控距離有所縮短，此為正常現象。
