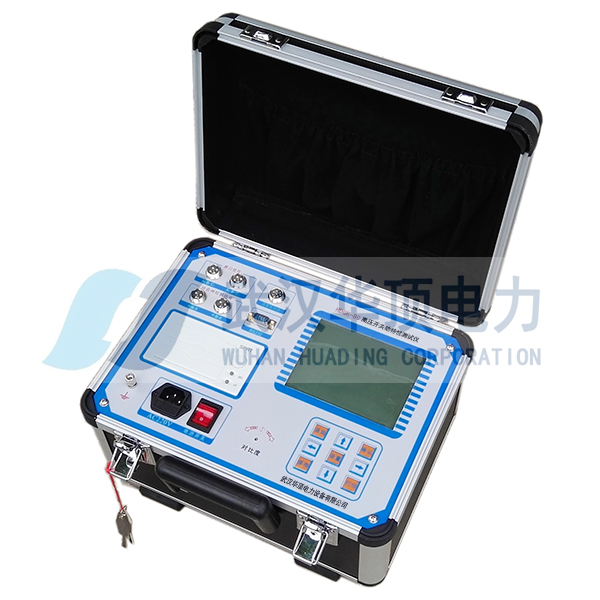

HDZK高壓開關真空度測試儀-武漢華頂電力

一.產品簡介：
   隨著中壓開關無油化浪潮的興起，真空開關以其獨特的優點得到了廣泛的推廣和應用。這些年來，由于生產工藝和現場使用環境方面的原因，有些真空開關在運行過程中其真空滅弧室會有不同程度的泄漏，有的在正常壽命范圍內就可能泄漏到無法正常開斷的地步。在這種情況下進行開斷就會出現不能正常開斷的現象而造成嚴重的后果。國內真空開關事故大多是由此原因引起。所以加強定期或不定期檢測真空開關真空度成了十分重要的環節。本儀器采用磁控放電法進行測量。將真空開關滅弧室的兩觸頭拉開一定的距離，施加電場脈沖高壓，將滅弧室置于螺線管圈內或?qū)⑿滦碗姶啪€圈置于滅弧室外側，向線圈通以大電流，從而在滅弧室內產生與高壓同步的脈沖磁場。這樣，在脈沖強磁場和強電場的作用下，滅弧室中的帶電離子作螺旋運動，并與殘余氣體分子發生碰撞電離，所產生的離子電流與殘余氣體密度即真空度近似成比例關系。對于不同的真空管型號（管型），由于其結構不同，在同等觸頭開距、同等真空度、同等電場與磁場的條件下，離子電流的大小也不相同。通過實驗可以標定出各種管型的真空度與離子電流間的對應關系曲線。當測知離子電流后，就可以通過查詢該管型的離子電流一真空度曲線獲得該管型的真空度。
      在常規磁控放電測試滅弧室的真空度時，為了提高其測試靈敏度，需從斷路器上卸下滅弧室，并置于螺線管線管內。這樣一來，滅弧室在重新裝回斷路器時需要調整機械參數，工作量很大并需專業人員。而使用新型磁控線圈可以從側面包圍滅弧室，這樣就不必拆卸滅弧室。而采用單片微機進行同步控制與數據采集處理，提高了滅弧室真空度的現場測試靈敏度。
傳統的檢測方法是“耐壓法”，即真空開關處于開斷狀態下，在動靜觸頭之間施加一定的電壓，檢測其泄漏電流的大小，由此推斷真空管的好壞。這種方法的優點是：操作簡單；缺點是：只能定性地檢測真空管的好壞；而且真空度在10-5～10-1Pa之間無法準確分辨，所以無法判斷泄漏的發展趨勢（即同一個真空開關和上次相比有多大程度的泄漏）。
      我公司為開始研究真空開關滅弧室真空度現場的定量檢測，經過近多年的努力，并實現了現場不拆卸定量測量。有了定量測量的手段，不僅可以測量真空開關真空度是否在正常范圍內，同時更重要的是，對某些泄漏速度較快的真空開關，通過歷年測量結果相比較，可以大致推斷它的壽命，真正起到預防意外事故發生的目的。
二.主要特點：
    1、可定量測量各種型號真空開關滅弧室內的真空度；
    2、現場測量時不需拆卸真空開關；
    3、測試結果準確可靠；
    4、液晶漢字顯示，操作更加簡單方便；
    5、可保存、打印、查看測試的試驗數據；
    6、儀器帶有RS232通訊接口，可以連接計算機實現真空度-離子電流曲線下載、壽命估計等多種功能；
    7、儀器重量輕，攜帶方便；
三.性能指標：
    1、電    源： AC220V+15%，50Hz；
    2、測量范圍： 10-5～10-1Pa；
    3、電場電壓∶18KV；
    4、磁場電壓∶1600V；
    5、儀器精度： 5%；
    6、使用環境： -10℃～40℃；
    7、外行尺寸：460mm×335mm×330mm。
    8、主機重量：12kg；
