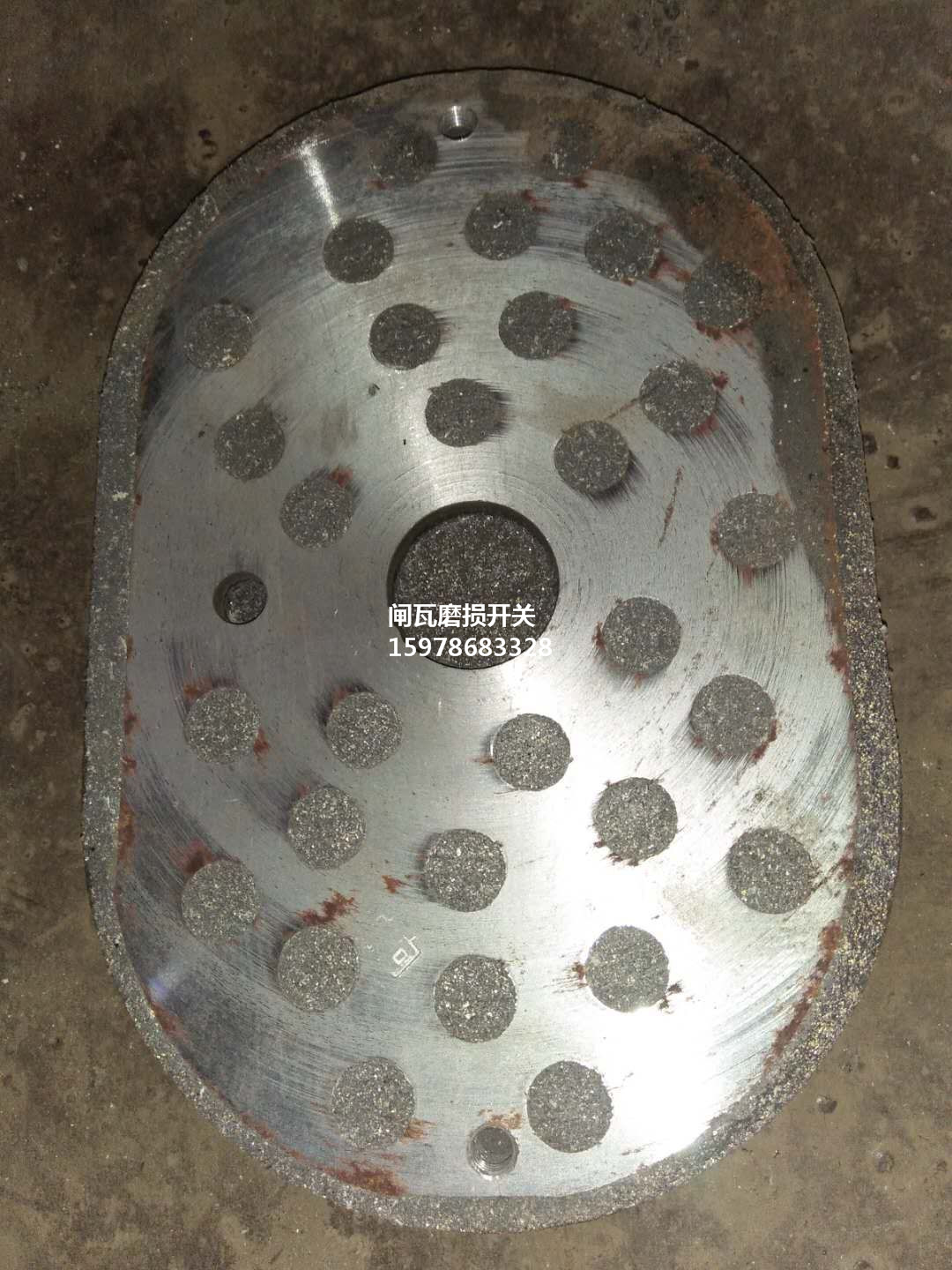

盤型制動器*閘瓦磨損開關

一、用途：
     JH505閘瓦磨損開關是專為檢測和控制提升機盤形制動器的閘瓦間隙而設計的，是機械式開關量干接點輸出形式，可以完成對閘瓦間隙的檢測（使用常閉觸點）和碟簧疲勞破損（使用常開觸點）的監控。在應用到提升機盤形制動器上后，可直接接入“弘創公司”生產的“閘瓦磨損報警裝置”上進行監控，在遇安全問題時能自動進行聲光報警；另外也可以接入電控系統，在遇安全問題時可對電控進行自動斷電處理。這樣的設置能夠滿足《煤礦安全規程》的有關閘瓦間隙量控制的條款要求。
    二、安裝結構參見如下JH505示意圖，

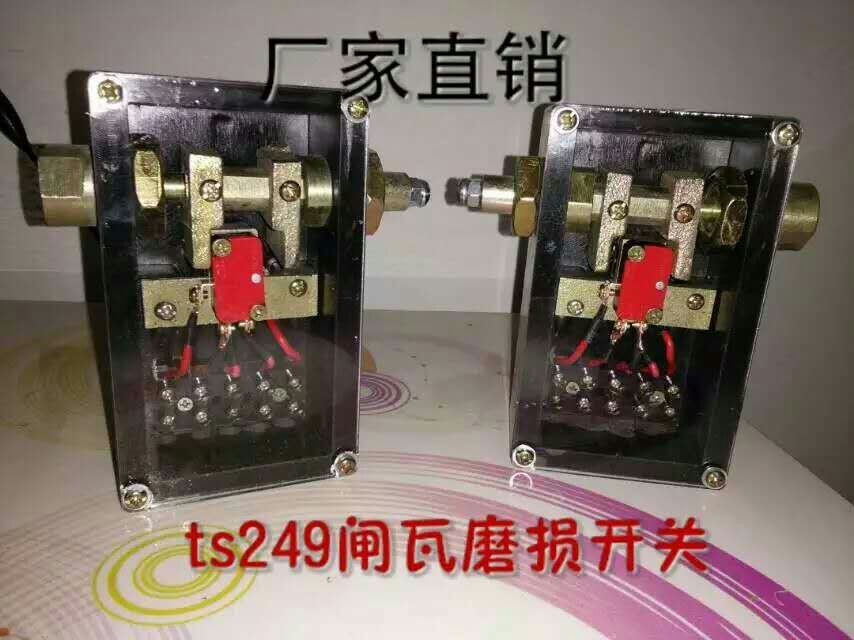

    其由1調節螺釘、2左（或右）支架、3開關底板、5固定螺釘、6行程開關、7擋板組成一個聯動整體。2左（或右）支架固定在制動器體上；3開關底板上固定有6行程開關形成聯體，通過5固定螺釘將此聯體鎖定在2左（或右）支架上；6行程開關的觸頭頂在7擋板上，觸頭跟蹤擋板活動形成對閘瓦間隙和碟簧疲勞的檢測。
    三、使用方法
（1）安裝分別將2左（或右）支架安裝固定在制動器體上，用二個M6的螺釘進行固定，將7擋板固定在閘瓦壓板上，直接利用固定壓板的二個M8×25螺釘即可（原固定壓板的螺釘有5個），將3開關底板上固定有6行程開關的聯體用二個M6×10的螺釘固定到2左（或右）支架上，行程開關的觸頭頂住擋板，此時便可以通過二個1調整螺釘M6×40進行微調。
（2）傳感參數檢測閘瓦行程或者碟簧疲勞的行程開關干接點狀態變化后再回復到原變化前狀態所經歷的滯后行程距離＝2.2mm。開關量觸點二個變化狀態間的2.2mm滯后距離是利用來檢測閘瓦間隙和碟簧疲勞狀態的有效數值。
（3）閘瓦間隙的調整設定將液壓站油壓升到開閘油壓后，將閘瓦間隙調整到1～1.5mm，然后調整如圖上1調整螺釘，讓行程開關的觸頭推桿頂?shù)綋醢迳喜⒅敝谅牭介_關發出嘀噠聲響即停，此時的常閉觸點發生斷開狀態，此時的開關狀態進行固定，利用常閉觸點對閘瓦間隙量進行控制。當閘瓦磨損量加上初始閘瓦間隙量達到2.2mm時，開關狀態即發生變化，即行程開關已斷開的常閉又進行閉合，利用此閉合后的狀態送出信號到報警裝置進行報警。

（4）碟簧疲勞檢測調整設定    碟簧疲勞檢測可采用行程開關的常開觸點狀態進行。讓制動器處于開閘狀態，將閘瓦磨損開關的觸頭推桿頂?shù)綋醢迳现钡铰牭洁謬}聲，然后再將磨損開關向后退出2mm再固定，如果碟簧出現疲勞而使開閘后的間隙量出現與往常多出2mm以上后即認為故障，此時開關的常開觸點出現閉合，送出信號進行報警。
