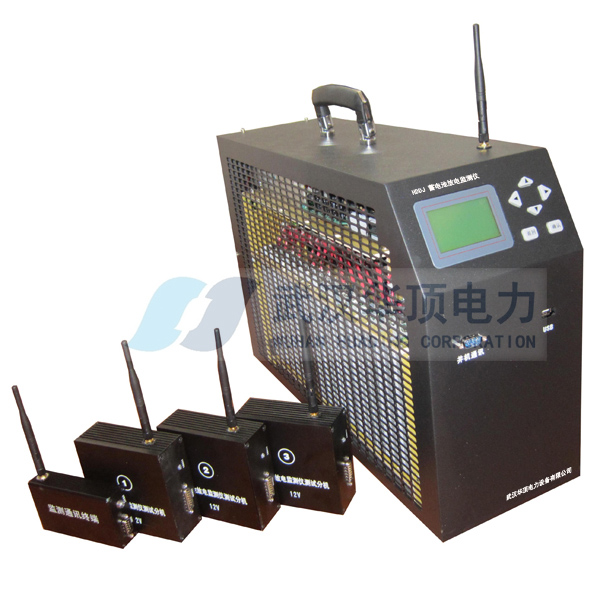

HDDJ蓄電池/UPS放電監測儀-武漢華頂電力

一.產品介紹：

HDDJ智能放電監測儀是武漢華頂電力設備有限公司專門針對蓄電池組進行核對性放電實驗、容量測試、電池組日常維護、工程驗收以及其它直流電源帶載能力的測試而設計。采用的無線通訊技術，通過PC機監控軟件可對蓄電池放電過程進行實時監測，監控每節電池的放電過程。功耗部分采用    新型PTC陶瓷電阻作為放電負載，完全避免了紅熱現象，安全可靠無污染。整機由微處理器控制，液晶顯示、中文菜單。外觀設計新穎,體積小、重量輕、移動方便。各種放電參數設定完成后，自動完成整個恒流放電過程。完全實現智能化。使整個放電過程更安全。HDDJ智能放電監測儀攜帶方便、智能化的專業設計使放電測試工作變得簡捷、輕松，大大降低了專業維護人員的勞動強度，也提高了放電測試的科學性和智能化。

單測整組放電儀在原有產品的基礎上結合蓄電池測試技術、無線通訊技術、計算機信息處理等多項技術，推出具有無線單測功能的新一代單測整組放電儀。采用無線傳輸單體電壓采集系統，可短距離無線通訊傳送數據，數據采集速度快，精度高，抗干擾能力強，操作簡便，可記錄電池放電過程每一時間段的電壓變化，有效避免了連線引起的誤差及連接電纜損壞等安全隱患，無線采集單體電壓電池間連接導線產生的“過橋電壓”，保證對放電過程中可能存在的個別連接器松動等而存在較大連接電阻,從而監測出個別電壓異常,及時排除隱患,防止連接處過熱而引起火災等重大事故發生，增強了系統的穩定性、可靠性，擴大了產品的使用范圍。

傳統的單體電池電壓的監測主要有兩種方式：手動測量和有線自動測量。手動測量由于時間上無法做到連續和同步，人為誤差較多，精度低，因此無法對蓄電池的性能作出較為、客觀的判斷，且工作量大。有線自動測量雖然相對于手動測量提高了數據采集的速度和精度，減少了工作量，但是連線較多，操作復雜，以檢測一組24節單體電池為例，需從主機中引出25條單體測試線纜連接至電池組，其長度少則一米，多則十幾米，不但增加了企業的購置費用，而且由于連接電纜多且長，容易造成連接錯誤，且無法避免連接電纜損壞等安全隱患。使用了無線傳輸單體電壓采集系統的單測整組放電儀,有效克服了傳統單體電池電壓監測方法的不足。無線傳輸單體電壓采集系統，采用了Nordic公司的推出的自帶基準功能的nRF9E5芯片，并應用于RFID系統，RFID系統通信協議依據ISO/IEC 18000-7協議標準,大大提高了電壓采集精度和數據的保密性，同時內置一塊高速CPU對采集的數據進行處理，每一個無線傳輸單體電壓采集系統可同時采集多節單體電壓，?？梢酝ㄟ^主機進行無線的功能設定，具有微發射功率高接收靈敏度，高抗干擾能力，基于FSK調制方式，采用前向糾錯信道編碼技術，保證了測量結果的準確度。ISN波段無須申請即可使用，可以適應232、485、LIN等多種數據傳輸格式，為數據的處理提供了方便。采用新一代單測整組放電儀監測單體電池，無須連接單體電池與主機，即可直接進行檢測，使用方便，減少企業的購置費用。HDDJ智能放電監測儀是專門針對蓄電池組進行核對性放電實驗、容量測試、電池組日常維護、工程驗收以及其它直流電源帶載能力的測試而設計。采用的無線通訊技術，通過PC機監控軟件可對蓄電池放電過程進行實時監測，監控每節電池的放電過程。HDDJ智能放電監測儀功耗部分采用新型PTC陶瓷電阻作為放電負載，完全避免了紅熱現象，安全可靠無污染。整機由微處理器控制，液晶顯示、中文菜單。外觀設計新穎,體積小、重量輕、移動方便。各種放電參數設定完成后，自動完成整個恒流放電過程。完全實現智能化。使整個放電過程更安全。HDDJ智能放電監測儀系列便攜、智能化的專業設計使放電測試工作變得簡捷、輕松，大大降低了專業維護人員的勞動強度，也提高了放電測試的科學性和智能化。

二.功能特點

    1.采用PTC陶瓷電阻，避免了紅熱現象，使整個放電過程更安全。

    2.具有無線通訊功能，無線采集盒與放電主機及上位機監控PC機三者之間通過無線方式進行通訊。簡化接線，靈活方便。

    3.無線采集盒可對每節電池進行監測，實現對電池組放電過程的完整監控。

    4.設備安裝、調試、維護簡便，各采集模塊前后采用隔離技術，安全性、可靠性程度高

    5.配備的PC機監測系統，可實時監測整個放電過程，并把監測到的總電壓、放電電流和各單體電池電壓等數據進行分析、并可生成相應的數據報表。直觀反應蓄電池組性能的曲線，圖形、報表等，并可打印、查詢。

    6.有USB接口，可將放電過程的數據存入U盤，并導入PC機。PC數據管理軟件可對電池放電的過程進行分析、并可生成相應的數據報表。使數據的轉存更加 方便。

    7.采用智能單片機ARM控制、液晶中英文顯示。菜單操作簡單明了。

    8.自動保護功能，設定放電時長到、放電容量到；蓄電池組電壓低于設定的保護電壓；負載連線出現異常等，自動停止放電并報警，同時自動記錄停機方式。

    9.可設定測試/放電終止條件，包括單體電池電壓、電池組終止電壓、放電電流、放電時間。

    10.可通過短時放電（10分鐘）來預估蓄電池組容量。

    11.可記錄測試/放電過程每節電池放電情況，主要是電池組總容量、總電壓、總電流以及電壓的單體電池的電壓變化情況。
三.產品參數

更多詳情請關注武漢華頂電力設備有限公司http://www.whhddl.cn
