HDPDF-1000直流系統接地故障查找儀-武漢華頂電力

一：功能

     HDPDF-1000直流系統接地故障測試儀 測量設備的絕緣狀況，當絕緣破損，電阻降到規定要求之下時，可以進行絕緣接地查找，找到絕緣破損處，從而進行相應的處理。

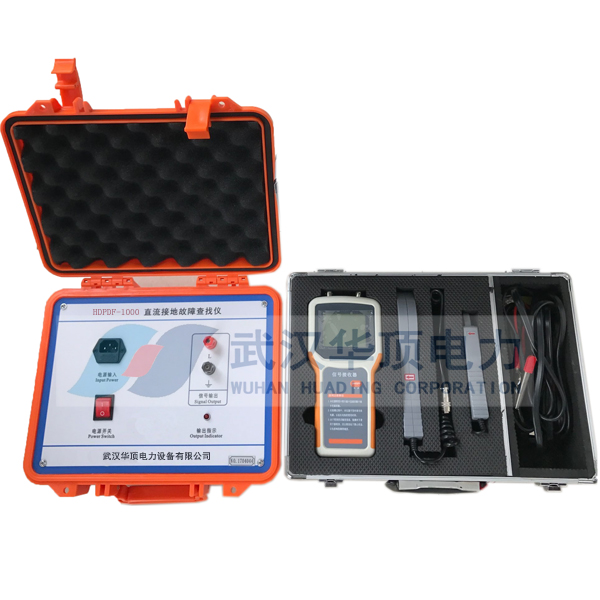

     HDPDF-1000直流系統接地故障測試儀系統組成：

       1. 絕緣接地分析儀主機

       2. 鉗形接收器

    基本原理：信號發生器對被測對象及對地故障電流，之間發射一個0.1Hz～1000Hz低頻電壓信號，在故障點處產生一個泄露電流，接收器接收故障電流，根據故障的大小顯示在LCD上。

二： 絕緣測試功能

    可測量、記錄設備的絕緣狀態

三：數據管理功能

    配合微機數據處理、可描述設備狀態曲線。

    對設備的絕緣狀態動態跟蹤。

    及時發現絕緣缺陷、預測設備絕緣壽命。

四：特點

    ● 集絕緣測試與故障點查找為一體。

    ● 兼有可設置多頻率、多電壓的信號發生器，以便于現場測試。

    ● 使用方便，可在設備不停電，不甩線，不解線把的情況下實現各項功能。

    ● 可根據客戶要求定制個性化軟件(包括儀表軟件和管理系統)。

    ● 對絕緣狀態進行測試分析，趨勢分析和狀態跟蹤。

    ● 不僅具有絕緣測電阻的功能，還具有回復電壓、吸收系數等測量，以準確反映設備絕緣老化狀態。

    ● 定位信號頻率低，僅為1Hz，容性接地的假象。

    ● 接收器精度搞，能夠準確查找故障。

    ● 多種型號鉗形接收器可供選擇。

五:典型應用

    ● 鐵路：信號、通信、機車、車輛及任何電氣設備及線路。

    ● 通訊：通訊及任何電氣設備及線路。

    ● 電力：直流系統正、負母線的絕緣測試及故障點定位。

    ● 其他：航空、冶金、汽車、家用電器等任何電氣設備及線路。

六：技術指標

更多產品詳情請咨詢武漢華頂電力設備有限公司http://www.whhddl.cn
