1. 概述

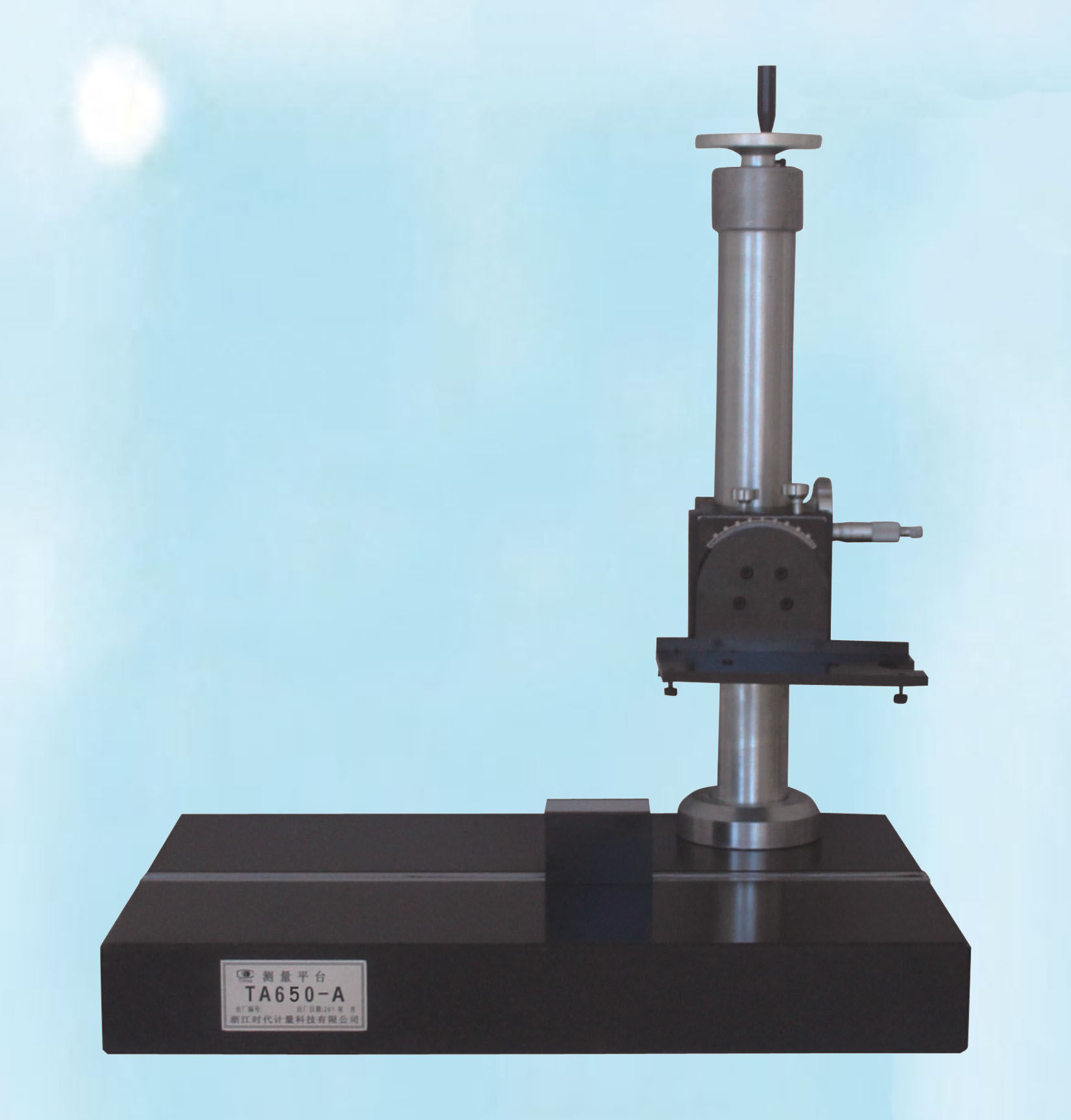

本產品為時代系列粗糙度測量儀的主要附件之一，適用于TR300粗糙度儀，為其提供高精度的測量平臺和立柱升降系統及旋轉機構，可方便地調整儀器，其效果將大大降低儀器的操作難度，尤其是在測量高精度零件時，效果會更明顯。該產品也適用于使用其他廠家（包括國外廠家）粗糙度測量儀的用戶，但需要定制一個的連接部件。當然，也不排除其它用途的特殊用戶。對于傳感器，必須借助這套附件才能夠進行復雜的調整，
特點：
·立柱升降回程差極小
·立柱的升降輕巧靈活
·升降臺的旋轉靈活方便
·定位精度準確可靠
2. 工作原理
操作者通過轉動升降手輪帶動絲杠螺母系統運動，螺母與升降座連接，升降座與儀器連接，從而帶動儀器沿鍵槽升降。由于絲杠螺母系統采取了間隙的特殊設計，使得升降回程差調到很小，因此，本系統升降調整精度很高。并采用了定心和推力軸承來提高旋轉的平穩性。調整到一定高度后，再進行角度調整，結構采用了主從轉盤，主轉盤與升降座通過軸承連接，從轉盤在未被鎖緊之前可以在±45?范圍內粗調至所需角度附近，然后通過角度粗調鎖緊手輪鎖緊，使之與主轉盤成為一體，再調角度微調做角度調整，該調節范圍是±5?，最終將儀器調整到到測量工件所需的測量角度，鎖緊角度微調鎖緊手輪。
3. 操作方法
31操作步驟
1） 安裝
將TR300放到安裝板上，其底座的定位槽一側緊靠安裝板上的定位釘，通過安裝板下面的四個螺釘與TR300底座上的四個螺釘孔牢固連接。
2）調整
將工件放在平臺（或V型塊）上，置于傳感器的正下方，然后調整升降手輪，使傳感器接近工件。當傳感器即將接近工件時，一定要放慢傳感器的下降速度，當傳感器接觸工件后，要仔細觀察觸針位置，當觸針處在零位附近時，即可測量。
軸向測量圓柱形工件時，可將工件放在選配的V型塊上，該V型塊的中心線與傳感器的觸針處在同一垂直平面中（出廠時已調好），即傳感器接觸工件后所測量是圓柱形工件點的母線。
當需要測量復雜形狀工件時，除了高度升降調整，還要做俯仰角度的調整。這時在角度粗調鎖緊手輪松開，同時角度微調鎖緊手輪擰緊的情況下，輕輕搬動安裝板，旋轉到需要的俯仰角度附近，鎖緊角度粗調鎖緊手輪，同時松開角度微調鎖緊手輪，再通過右側的角度微調絲筒旋轉角度到需要的角度，再鎖緊角度微調鎖緊手輪，即可測量。
提示：1、調整升降手輪前，先松開升降鎖緊手輪；
2、測量高精度零件時，可將升降鎖緊手輪鎖緊，使測量更穩定；
3、調整儀器俯仰角度前，先松開角度粗調鎖緊手輪，同時擰緊角度微調鎖緊手輪；
4、在松開角度粗調鎖緊手輪的時候一定要注意手扶著儀器，避免不小心轉動角度碰壞傳感器。
5、在旋轉角度微調絲筒時一定要注意松開角度微調鎖緊手輪，否則會把絲筒擠出來。
6、測量完畢一定要鎖緊角度粗調鎖緊手輪以防不小心旋轉角度碰壞傳感器。
4.2與微調工作臺配合使用 本產品除了可以直接放置測量工件到平臺上，或者配合上V形塊再放置測量工件進行測量外，還可以選配另外兩種微調工作臺TA630和TA631配合使用，它們都具有x-y向±12.5 mm的微調和粗調360?微調±5?的旋轉微調機構，其中TA630還具有0? ~ 5?的俯仰調整機構。使用時將微調工作臺放在測量平臺上，與本測量平臺配合使用，可使用戶方便地調整復雜形狀工件所需測量的位置。
4. 維護保養
1、 要經常清洗和防銹；
2、 不要用力側向搬動立柱；
3、 移動時，不要直接搬立柱，應把住平臺移動，以防立柱松動，定位錯誤。
5. 技術參數
1． 升降高度：320 ± 1 mm ;
2． 旋轉角度：±45°。
3． 回程誤差：不大于手輪的1/6圈；
4． 測量平臺的平面度：00級；
5． 測量平臺尺寸：600 mm×420 mm×80 mm；
6． 總高度：695mm。
