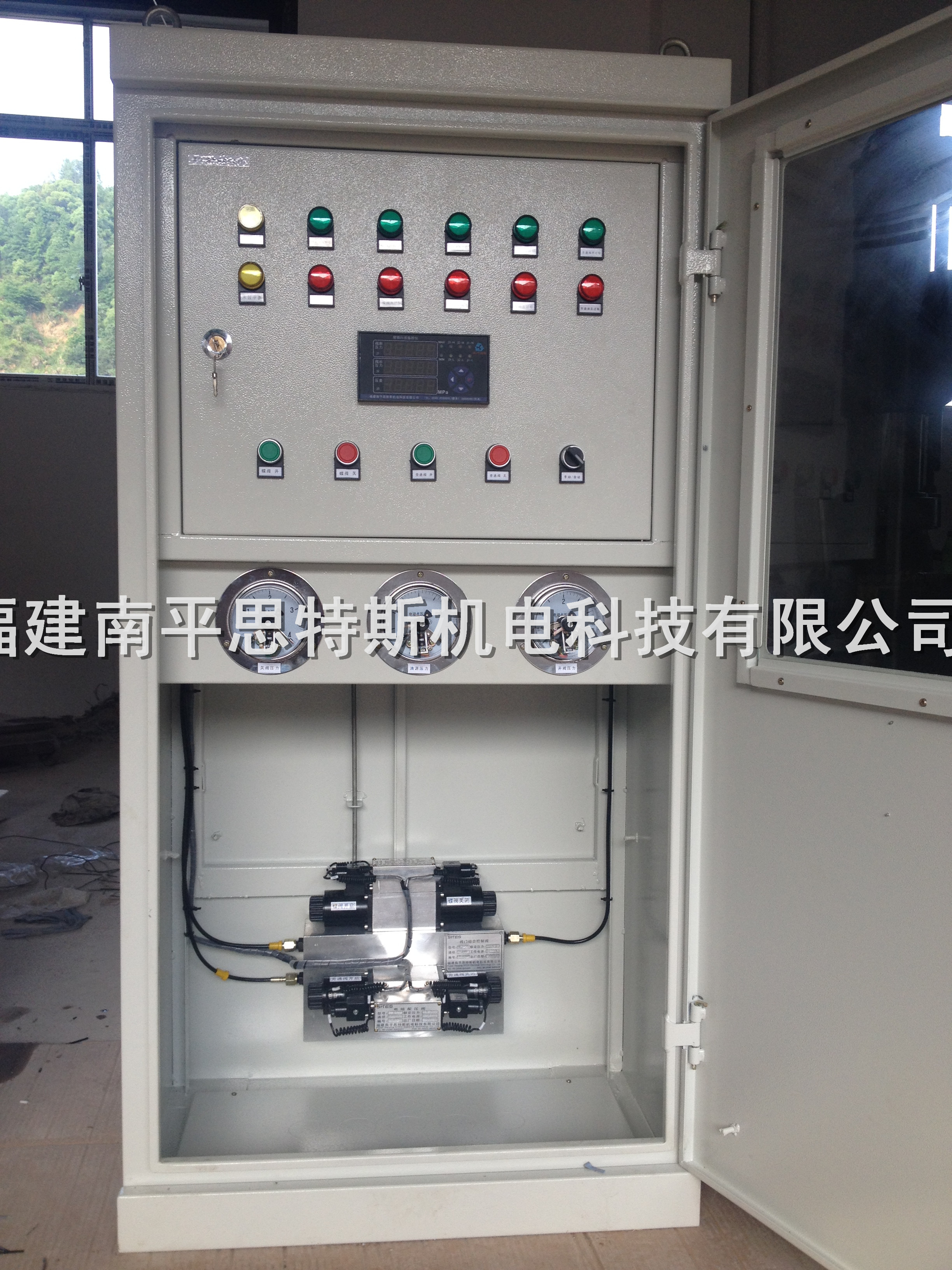

GHZ型蓄能灌式液壓蝶閥控制裝置
[液壓蝶閥控制柜]
廈門市液壓蝶閥廠家
[液壓蝶閥控制柜]
郵箱：
手機：
- 品牌： 思特斯
- 型號： GHZ
- 加工定制： 是
- 公稱壓力： 16Mpa
- 適用范圍： 液壓蝶閥開啟關閉
- 產品別名： 液壓站
- 材質： 鋼
- 適用介質： 液壓油
- 適用溫度： 常溫
- 安裝形式： 落地柜
- 規格： 工作壓力16Mpa-20Mpa
◇概述
GHZ型蓄能罐式液壓蝶閥控制裝置由齒輪泵組、蓄能器、電控箱、液壓控制系統、油箱等組成。本裝置能夠自動控制系統壓力、流量，完成蝶閥、球閥開啟和關閉過程。
◇主要技術參數
| 額定工作壓力 | 16MPa-20MPa |
| 工作電壓 | AC380 |
| 油箱容積 | 200L |
| 電機功率 | 3KW |
| 開關閥時間 | 50~90S<=(可調) |
| 控制電壓 | DC220 |
◇工作原理
n 本裝置系統壓力通過溢流閥，調節齒輪泵工作的系統壓力（為16MPa）。同時壓力顯示控制器YPK-20的上限4（P4）報警值設定為16MPa。
n 當系統壓力高于16MPa時YPK的P4閉合，油泵停止工作。
n 系統壓力低于YPK-20的下限3（P3）設定值時（為15MPa），主油泵開啟向系統加油壓。
n 當系統壓力低于YPK-20的下限2（P2）設定值時（為14MPa），備用油泵同起動。
n 當系統壓力高于YPK-20上限5（P5）設定值時（為17MP），安全電磁閥動作，系統通過安全閥卸荷。安全卸荷閥工作壓力整定為18MPa，當系統壓力超過18MPa時安全閥自動卸荷。
◇安裝尺寸
