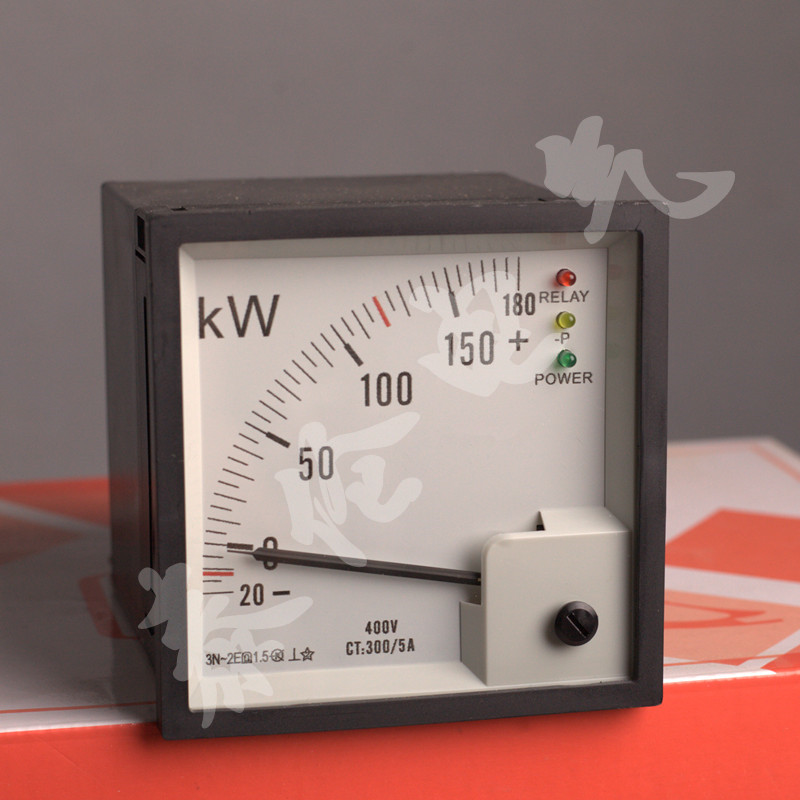

F72-WB三相功率表 船用有功 無功瓦特表量程大小采用集成化時間分割乘法器,用于三相平衡或不平衡負載下有功功率、無功功率的測量;儀表的工作頻率為50Hz,在需要工作頻率為60Hz的電流時,請?jiān)诤贤姓f明;
注2:本儀表無功指示的零位在表盤12點位置,左側為超前容性無功功率,右側為滯后感性無功功率;
注3:三相有功,無功功率表可接用要求制成10-20%的負功率刻度;也可按用需要在設定值處劃紅線;
注4:72型三相有功,無功功率表有一體化(表頭與變換器一體)和帶附加裝置(表頭不帶變換器,附加裝置內含變換器)的分體化兩種結構,如有需要請加以說明;
F72-WB三相功率表 船用有功 無功瓦特表量程大小測量范圍 名稱 精度 常用規格 備注 交流電流表 AC Ammeter 1.5/2.5級 0.5-50A 直接接通 10/5A-800/5A 經電流互感器通次級電流 1KA-10KA 經電流互感器通次級電流 交流電壓表 AC Voltmeter 1.5級/2.5級 10V-600V 直接接通 1KV-35KV 經電壓互感器通次級電壓100V 直流電流表 DC Ammeter 1.5級/2.5級 1A-15A 直接接通 15A-750A 接外附分流器75mV 60mV 50mV 1KA-3KA 接外附分流器75mV 60mV 50mV 直流電壓表 DC Voltmeter 1.5級/2.5級 10V-600V 可直接接通 1KV-10KV 帶外附定值電阻 頻率表 HZ meter 2.5級 45-55HZ 55-65HZ 36V 100V 127V 220V 380V F72-WB三相功率表 船用有功 無功瓦特表量程大小 2.5級 100V 380V 經電壓互感器通次級電壓100V 經電流互感器通次級電流5A 功率因數表 COSφ meter 2.5級 0.5-1-0.5 100V/5A 220V/5A 380V/5A 表面標度盤方面 表面標度盤:采用鋁合金材料,白色漆底,黑色油墨印刷或激光打印印刷。 F72-WB三相功率表 船用有功 無功瓦特表量程大小產品優點 本系列指針式儀表,交流電流表只要互感器次級電流相同,打開封條口,就可更換標度盤,更換后,準確度不變;直流電流表只要分流器輸出端信號相同或儀表輸入端電信號相同,打開封條口,就可更換標度盤,更換后,準確度不變。
