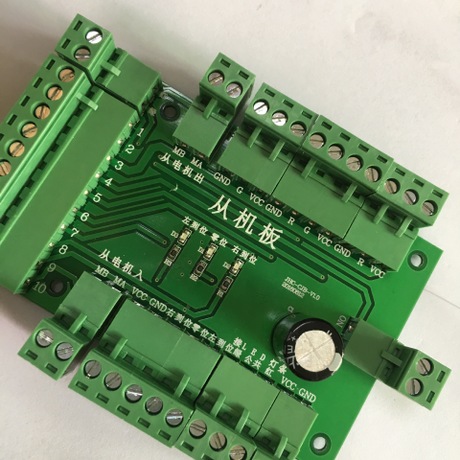

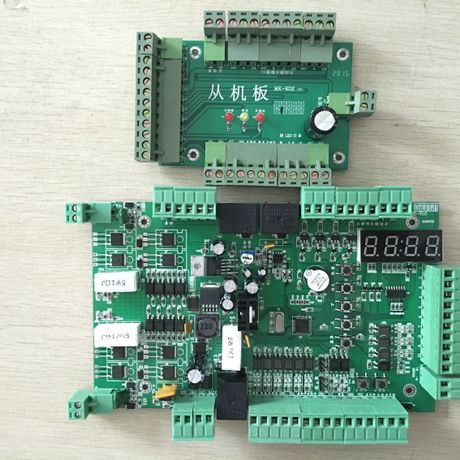

通道閘控制系統翼閘擺閘控制主板

產品名稱：翼閘/擺閘控制器

產品介紹：非常感謝您選購深圳市捷紅昌科技電子有限公司自主研發生產的（型號：JHC-BZ-01A）翼閘/擺閘控制器。
該板是根椐出口歐美的標準而設計的，它采用了工業級的ARM主控制芯片，有功能強大，性能穩定，故障率低等特點

產品規格：

1.電源輸入：DC12V,DC204兩組電壓

2.通訊接口：UART，開關信號

3.操作溫度：-20--+85°C

4.功能顯示方式：顯示屏

5.語音功能：32段

系統參數設置操作閘機板接線說明：

先設置好控制的閘機類型（三種類型翼閘，擺閘，對開擺閘），人對著閘機接線，不論是主機板還是從機板，左邊的接近開關接左到位，中間的接零位，右邊的接右到位(注意：翼閘只有2個到位，零位和左到位，右到位不用)，人對著主機板，左邊的紅外接左紅外，中間的接防夾，右邊的接右紅外。電機線隨便接，上電看哪邊的電機轉向不對就反哪邊的電機線。
閘機板參數設置說明：
控制板上電后LCD屏上顯示默認狀態，默認狀態顯示控制板此時的“工作模式”（擺閘，對開擺閘，翼閘三種工作模式），以及出，入口通行次數等參數。
控制板上共有5個操作按鍵，“菜單”“上”“下”“確定”“取消”。

按鍵說明：
菜單：用于進入菜單設置項
上 ：用于向上移動菜單項
下 ：用于向下移動菜單項
確定：用于進入菜單項設置項或確定當前修改值
取消：用于返回上一級菜單或取消當前操作菜單的操作：
按“菜單”鍵，進入密碼輸入界面，默認密碼為：上上下下上下。輸入該6位密碼，按“確定”即進入菜單。進入菜單后按“上” “下”選擇某項功能菜單再按“確定”即可進入功能或數值更改界面，通過按加減鍵選擇或調整到相應數值。
例：要更改閘機工作方式：進入菜單，選擇菜單里面“閘機工作方式”—— 按“確定”（顯示當前工作方式）—— 再按“確定”進入修改工作方式選擇界面——按“上”或“下”選擇對應工作方式 ——按“確定”修改成功 —— 設置完成后按“取消”退出（不按取消鍵，系統會在15秒后自動退出）。

A. 系統菜單說明：
1. “出入口進出方向配置”：
設置閘機左邊為入口還是出口；右邊為入口還是出口。

2. “出入口通行配置”：
設置閘機兩邊（入口和出口）是否允許通行。

3. “閘機工作方式”
設置開閘方式，為紅外開閘，還是刷卡開閘。

4. “出入口記憶功能配置”
開啟或關閉出入口通行時是否具有記憶功能，一般用于刷卡開閘時，在一個人刷卡還未通過的情況下，是否記憶其他人的刷卡情況?！敖埂眲t為個刷卡人通過以后，第二人刷卡才能有效；“允許”則為多少個人刷卡即允許連續多少個人通過。

5. “出入口開啟時長”
設置開閘后，無人通行，閘機自動關閘的時長。

6. “計數器復位”
清空入口/出口通行次數，重新計數。

7. “設備機號”
控制板的設備號。一般不用設置。

8. “設備信息”
顯示控制板的基本信息，如類型，型號等信息

9. “閘機類型”
設置閘機的類型，共三個類型“翼閘” ，“擺閘”（單擺） ， “對開擺閘” ；是什么閘機就應設置成相應類型才可正常工
作 。 默認為 “翼閘”類型。
10. “系統初始化”
初始化控制板參數，初始化成功后，控制板參數恢復出廠設置。

11. “左邊通行語音”
設置從左邊通行時閘機需要播放的語音。如：把從左邊通行時讓閘機播放“歡迎光臨”。

12. “右邊通行語音”
設置從右邊通行時閘機需要播放的語音。如：把右邊通行時讓閘機播放“一路平安”。

13. “測試語音”
自動依次播放控制板里面的語音，播放完后自動退出。

14. “電機轉速”
用來設置電機的運轉速度，值越小速度越慢。

15. “電機全速運行時長”
用來設置電機開閘與關閘的過程中電機運行速的時間。
如：擺閘中開閘時擺桿需運行1S鐘，電機全速運行時長設為
0.8S，電機運行0.8S后降速運行直至到位，這樣避免擺桿到位后突然降速引起的晃動。

16. “電機最長運行時間”
設置電機一次運行的最長時間，（控制板因外部檢測出現故障或其他原無信號時）防止電機一直空轉，默認為10S。

17. “允許紅外重疊時間”
設置允許同時擋住2個紅外的時間，由于某些閘機紅外之間間距短（比如左紅外與防夾很近），防止人體同時擋住2個紅外語音會誤報，

18. “延時關門時長”
用來設置人正常通行通過閘機后多長時間關閘，單位為“秒”，默認為0，不延時，即人通過以后馬上關閘。

19. “開閘信號類型”
脈寬開閘：檢測到一個信號（脈沖）過了后才開閘。
高電平開閘：檢測到信號即開閘。

20. “閘機測試”
反復開閘關閘測試，主要用于測試閘機控制板穩定性和老化測試，用戶無需使用
