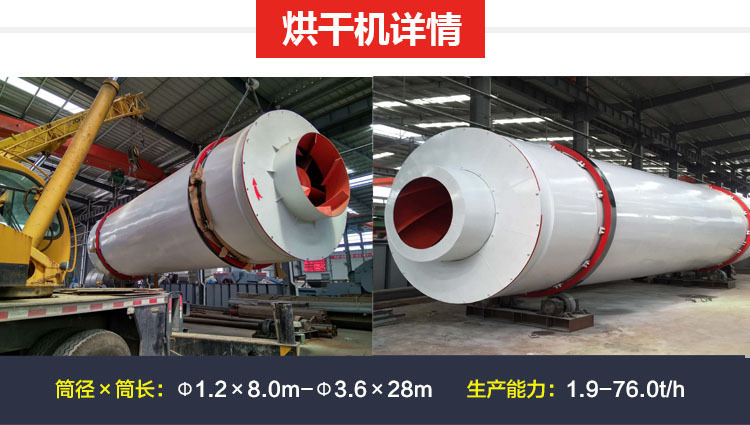

烘干機 轉筒烘干機 煤泥烘干機 粉煤灰烘干機

循環節能烘干機介紹

 咨詢熱線-18203698377

污泥烘干機適用范圍


污泥烘干機可廣泛應用于活性污泥干燥、下水污泥干燥、石化污泥干燥、造紙污泥干燥、印染污泥干燥、制革污泥干燥、電鍍污泥干燥、市政污泥干燥、生物發酵菌渣等各種污泥及各種糟渣等高濕物料干燥。

污泥烘干機主要結構


1、筒體；　2、前輥圈；　3、后輥圈；4、齒輪；　5、擋輥；6、拖輥　7、小齒輪；
8、出料部分；9；揚板；　10、減速機；11、電機；12、熱風道，13、進料溜槽；14、爐體等部分組成。另外可根據用戶需求設計煤氣發生爐、燃燒室或配套提升機、皮帶輸送機、定量給料機、旋風除塵器、引風機等。


污泥烘干機的烘干原理


1、新型污泥烘干機，可以一次性將90%含水量的物料烘干至成品。針對污泥干燥過程中易結團結塊的特性，改變了一般單通道干燥機的料板結構形式，采用了組合式自清理裝置，極大地擴展了單通道干燥機應用范圍，不僅可以干燥各類污泥，還可以干燥各種高粘度物料。

2、污泥由給料機經溜槽進入機內導料板上，隨著筒體的轉動，污泥被導至傾斜揚料板上即被提升到筒體的中心位置，逐漸灑落形成料幕，高溫氣流從中穿過，使污泥預熱并蒸發部分水分。

3、當污泥灑落、移動到活動的篦條式翼板上時，物料又與預熱過的篦條式翼板夾雜在一起，將熱量傳給物料，使部分水分蒸發。同時，翼板夾帶物料提起、灑落，重復多次，物料與熱氣流進行對流和接觸熱交換。

4、同時埋在物料中的清掃裝置，也沿圓弧形揚料板的里側下滑，把揚料板內壁粘附的物料清掃下來。

5、當清掃裝置隨筒體轉過垂直線以后，又在圓弧揚料板背面拖動，將其粘附在揚料板外壁的物料清掃下來。隨著筒體的不斷轉動，使部分水分蒸發，污泥得到進一步干燥。

6、同時，清掃裝置對污泥團球也起到了打碎作用，提高了干燥速度，最后污泥干燥后變成低水分的松散物料，由出料口排出。


污泥烘干機的用途


污泥烘干機可對具有一定濕度或粒度的物料進行烘干處理，廣泛用于建材，冶金、化工、水泥工業烘干礦渣石灰石、污泥、礦渣、粘土等物料。該機主要由回轉體、揚料板，傳動裝置，支撐裝置及密封圈等部件組成。具有結構合理，制作精良，產量高，能耗低，運轉方便等優點。污泥烘干機對物料的適應性強，可以烘干各種物料，且設備操作簡單可靠，故得到普遍采用。


污泥烘干機優點之處


    1、采用自動控制裝置，只需通過控制面板調節好時間，即可自動完成整個烘干過程，從而極大的提高了烘干效率。
    2、轉筒采用優質不銹鋼制作，筒體美觀光滑，經久耐用。
    3、采用三角膠帶傳動，運轉平穩、噪聲低、安全可靠。
    4、率循環排氣及內籠轉動保證烘干快速均勻；大直徑入料口，方便物料進、出。
    5、優質熱交換器及定時控制正反轉，進一步提高烘干及搖粒質量。
    6、散熱器，并配以合理的引風道，使熱風直接和衣物接觸，大大提高了烘干效率，同時節省了能源。

循環節能烘干機是目前選礦設備中的主要設備之一，它主要用于烘干一定濕度和粒度范圍內的顆粒物料，如干粉砂漿行業所用的黃砂，鑄造行業用的各種規格型砂，建材水泥行業用的高爐礦渣，小粒度粘土，化工行業用于不起化學變化、不怕高溫及煙塵弄臟的小顆粒物料。根據不同行業對烘干后物料的終水分要求，該設備烘干后的物料含水量可達1-0.5％及以下。


節能循環烘干機主要特點


    1、設備所需投資是國外進口產品的1/6。
    2、物料終水份確保0.5%以下，是干混砂漿及礦渣粉生產線產品。
    3、筒體自我保溫?zé)嵝矢哌_(dá)70%以上（傳統單筒烘干機熱效率僅為35%），提高熱效率35%。
    4、燃料可適應煤、油、氣。能烘20mm以下的塊料、粒料和粉狀物料。
    5、比單筒烘干機減少占地50%左右，土建投資降低50%左右，電耗降低60%。
    6、可根據用戶要求輕松調控所要的終水份指標。
    7、出氣溫度低，除塵設備使用時間長。
    8、無需大小齒輪傳動，采用托輪傳動。


循環節能烘干機主要技術參數


循環節能烘干機適用范圍


回轉式循環節能烘干機主要用于烘干一定濕度和粒度范圍內顆粒物料。如干粉砂漿行業所用的黃砂，鑄造行業用的各種規格型砂，建材水泥行業用的高爐礦渣，小粒度粘土，化工行業用于不起化學變化、不怕高溫及煙塵弄臟的小顆粒物料。根據不同行業對烘干后物料的終水分要求，該設備烘干后的物料含水量可達1-0.5％及以下。


循環節能烘干機工作原理


回轉式節能循環烘干機在啟動并進入平穩轉動后，被烘干的物料經左端的進料罩1進入烘干機內筒4，物料通過內筒前端的的螺旋導向板進入內筒，物料通過筒體的回轉，被揚料板不斷的撥起并作縱向運動，物料到達內筒的右端通過內筒和中筒3之間的間隙在自重的作用下落入中筒.物料在中筒揚料板的作用下向左運動，直到中筒左端，通過中筒與外筒2之間的間隙在自重作用下落入外筒，物料在外筒揚料板的作用下折回向右運動，直到外筒右端，在封堵外導料錐的作用下進入出料罩，通過出料口落入承接物料的輸送設備。


烘干機主體的2、3、4三個同心圓筒內，設有不同數量、不同角度的曲面螺旋狀揚料板，每個筒體的端部設有導向板。套筒式烘干機的主體通過傳動裝置5上的4個減速電機，分別驅動兩端的4個托輪使兩端固定在筒體上的兩個光圈6繞中心做勻速旋轉運動。與此同時，進入筒體內的濕物料不斷的被舉升、翻轉、拋散并向出料端作縱向運動。而同時從熱風爐進入的熱氣流，在固定的引風機產生的負壓作用下，隨著物料運動并與物料進行強烈的熱交換。由于金屬鋼板比被烘干的物料導熱快，筒體的鋼板、揚料板首先受熱，并迅速傳導給物料，物料在金屬的熱傳導和熱氣流的直接作用下溫度升高，當溫度升高到水份蒸發的溫度時，水蒸氣從物料中分離出來，隨煙塵經除塵器后排入大氣，從而達到物料烘干的目的。


循環節能烘干機工作特征


回轉式循環節能烘干機具有結構緊湊、占地面積少（是相同產量單筒烘干機占地面積的1/2）、工作可靠、能耗低、熱效率高、物料烘干效果好、容易實現自動化控制、操作人員少等特點。


回轉式循環節能烘干機可配備的附屬設備有：電磁振動給料機或圓盤給料機、斗式提升機、熱風爐、傳動系統、除塵裝置、振動篩、輸送設備等，供給熱風爐的燃燒器有燃油、燃?xì)?、燃焦炭、燃煤等多種形式。其中以燃煤最為普遍，用戶訂貨時須注明。

一、沙子烘干機(沙子干燥機)用途
沙子烘干機或黃沙烘干機,是一種處理大量物料的干燥器。由于運轉可靠、操作彈性大、適應性強、處理量大，廣泛使用于建材、冶金、食品、化工、煤炭、醫藥礦產業中。沙子烘干機，或黃沙烘干機屬轉筒烘干機。一般適應于顆粒狀物料，也可用于部分摻入物料的辦法干燥粘狀膏狀物料或含水量較高的物料。特別是烘干沙子，華冶沙子烘干機烘干效果。沙子烘干機或黃沙烘干機的優點是生產能力大、適用范圍廣、流量阻力小、操作上允許波動范圍較大、操作方便等。

二、沙子干燥機(沙子烘干機)結構與原理
1、沙子干燥機構成：
1、筒體；2、前輥圈；3、后輥圈；4、齒輪；5、擋輥；6、拖輥；7、小齒輪；8、出料部分；9；揚板；10、減速機；11、電機；12、熱風道，13、進料溜槽；14、爐體等部分組成,另外可根據用戶需求設計煤氣發生爐、燃燒室或配套提升機、皮帶輸送機、定量給料機、旋風除塵器、引風機等。
2、沙子烘干機(沙子干燥機)工作原理：
沙子由皮帶輸送機或斗式提升機送到料斗，然后經料斗的加料機通過加料管道進入加料端。加料管道的斜度要大于物料的自然傾角，以便物料順利流入沙子烘干機（黃沙烘干機）內。烘干機圓筒是一個與水平線略成傾斜的旋轉圓筒。物料從較高一端加入，載熱體由低端進入，與物料成逆流接觸，也有載熱體和物料一起并流進入筒體的。隨著圓筒的轉動物料受重力作用運行到較底的一端。濕物料在筒體內向前移動過程中，直接或間接得到了載熱體的給熱，使?jié)裎锪系靡愿稍?，然后在出料端?jīng)皮帶機或螺旋輸送機送出。在沙子烘干機（黃沙烘干機）筒體內壁上裝有抄板，它的作用是把物料抄起來又撒下，使物料與氣流的接觸表面增大，以提高干燥速率并促進物料前進。載熱體一般分為熱空氣、煙道氣等。載熱體經干燥器以后，一般需要旋風除塵器將氣體內所帶物料捕集下來。如需進一步減少尾氣含塵量，還應經過袋式除塵器或濕法除塵器后再放排放。

轉筒烘干機，也叫轉筒干燥機。它廣泛用于建材，冶金、化工、水泥工業烘干礦渣石灰石、煤粉、礦渣、粘土等物料。該機主要由回轉體、揚料板，傳動裝置，支撐裝置及密封圈等部件組成。具有結構合理，制作精良，產量高，能耗低，運轉方便等優點。我廠產品保證質量，信譽至上免費安裝調試，托運可同其它廠比質量、比服務、比價格.

項目 規格 筒體轉速 筒體斜度 進氣溫度 烘干后
含水量 電動機 減速機 產量
T/h
r/min ％ ℃ ％ 型號 功率KW 型號 速比 i
Φ1.5×12 5 5 700 〈1 Y200L1-6 18.5 JZQ650-Ⅱ-2 31.5 2.7-17
Φ1.5×15 5 5 700 〈1 Y200L-6 22 JZQ650-Ⅱ-2 31.5 2.7-17
Φ2.2×12 4.59 5 700 〈1 Y200L2-6 22 JZQ750-Ⅳ-1 23.34 5.7-31
Φ2.2×14 4.59 5 700 〈1 Y200L2-6 22 JZQ750-Ⅳ-1 23.34 5.7-31
Φ2.4×18 3.2 5 700 〈1 Y225M-6 30 JZQ850-Ⅱ-1 31.5 8-51
Φ1.2×12 5 5 700 〈1  18.5 JZQ500-2 31.5 2.7-15
Φ1.0×12 5 5 700 〈1  13 JZQ500-2 31.5 2.2-10
Φ1.0×10 5 5 700 〈1  13 JZQ400-2 31.5 2.2-10
Φ0.8×12 5 5 700 〈1  13 JZQ350-2 31.5 2.2-10
Φ0.8×10 5 5 700 〈1  10.5 JZQ350-2 31.5 1.8-10
Φ0.6×10 5 5 700 〈1  10.5 JZQ350-2 31.5 1.5-9


干燥即通過給物料施加一定的能量使?jié)穹制⒄舭l(fā)，除去濕分，它是一種傳熱與傳質同時發生的分離過程；被干燥物料及物料的狀態、物理物性各不相同，至今還沒有能夠適應所有物料的設備；所以選擇設備時重要的一點是要根據具體條件綜合考慮選擇想對合適的設備，選擇最有利且能行的型式與運轉條件。烘干機能按照以下方式進行分類：

1、按給熱量方式分類：按設備給熱方式能分為對流加熱設備、傳導加熱設備、其它以及多種傳熱方式的設備等；

2、按結構分類：按設備的結構能分為噴霧設備、流化床設備、氣流設備、回轉圓筒設備、滾筒設備、各種箱式設備、帶式設備等;

3、按使用干燥介質的種類分類：對流換熱能分為空氣、煙道氣、過熱蒸汽、惰性氣體為干燥介質的設備；傳導傳熱能分為導熱油、熱水、蒸汽等；

4、按被干燥物料的狀態分類：能分為塊狀干燥物料、帶狀干燥物料、粒狀干燥物料、膏狀干燥物料、溶液或漿狀干燥物料干燥等，在許多情況下，干燥物料的原始狀態決定選擇干燥器的型式；

5、按操作方式分類：按設備操作方式能分為間歇操作和連續操作兩類；

6、按操作壓力分：能分為常壓式和真空式兩類設備；常壓設備的傳熱能采用任何一種或幾種型式同時傳熱，而真空設備的特點是以傳導傳熱和輻射傳熱居多，而且多數以間歇生產方式為主，真空設備主要處理熱敏性干燥物料和有回收的物料。

原料在烘干設備內一次性烘不干，其原因有很多方面，河南大山礦山機械有限公司為您簡單總結一下引起這種現象的原因和相應的解決辦法：　

原因：

1、烘干機太小；
2、風網風壓、流量計算有誤；
3、烘干機使用不當。

相應的解決方法：

1、有可能是烘干機內的溫度不夠，可增加烘干機溫度，但此法容易引起烘干器內著火，建議更換或重新修改烘干設備。
2、要求烘干機廠家重新計算風壓、流量后再根據實際情況提供設計變更方案。
3、與烘干機廠商協商索取設備說明書學習正確的使用方法。


烘干機安裝前的預備工作：
1、基礎驗收：主要檢查基礎混凝土澆注質量與尺寸位置偏差：外觀上要求基礎表面干凈,無油污、灰塵、雜物，無鋼筋、無裂紋缺角、預期留孔內無殘留殼子板，以及其它澆注缺陷。對于基礎尺寸與位置偏差應符合下列要求:形狀尺寸與基礎坐標位置，縱橫軸線誤差小于20mm.不同平面標高誤差小于20mm、只答應負不答應正；斜度誤差全長小于20mm,出料端答應不答應正；上平面不平面度小于5mm/m，全長小于10mm。
2、設備驗收：對照烘干機制造商提供的設備裝箱單,對零件、部件、尺度件、隨機文件等進行盤點,檢查有無錯發缺件、變形損壞等情況,并作好記實,以便在安裝前采購或制備.包裝時涂飾的保護涂層以及粉塵、油污、銹蝕等情況,檢查修整在運輸裝卸過程中所造成的損壞變形.對零部件、樞紐配合件,進行預檢測和預裝配,以避免安裝工作中的返工,保證安裝進度及安裝質量。
3、編制安裝工藝：基本安裝程序.制定零部件清洗、檢測、運輸起重就位、裝配檢測,調整試運轉等各項工作順序和內容。安裝工藝方法.對重要零部件或樞紐部位，編寫詳細檢測安裝方法、質量要求、技術尺度、偏差范圍、所需工具量具等事項。安全技術要求，制定裝配功課中，為避免可能發生的事故，必需采取的安全措施,吊裝功課中的指揮,樞紐部位安裝操縱規程,特殊留意事項等.對功課現場、電器線路、管道等可能發生事故的隱患及防范措施等。

烘干機操作
1）打開機門，將脫水機脫水后的物料均勻地旋轉在轉筒內，然后將門關閉鎖緊。
2）根據織物種類，選擇合適的時間，調節定時裝置至所需時間。
3）按啟動按鈕，起動風機，根據用戶需要，轉筒旋轉方向可選擇單向旋轉和雙向旋轉。只要將電腦板開關旋向單向或雙向，機器就會根據要求執行單向運轉或雙向運轉。（正轉25秒，停5秒，反轉25）
4）經常從觀察窗觀看內部織物的翻轉情況，如發現意外情況應及時切斷電源，檢查故障。
5）機器運行至規定時間時，機器將自動停止運轉，此時須請操作者開門檢查內部織物的烘干情況，如未達到效果，可適當延長時間。
烘干機安裝技術：烘干機是選礦設備中的主要設備之一,安裝要求技術性強,工藝標準高.安裝工作應根據有關的設計文件、圖紙、標準規范及規程、按準確安裝程序及本功課指導書進行合理的施工。

一、沙子烘干機(沙子干燥機)用途
沙子烘干機或黃沙烘干機,是一種處理大量物料的干燥器。由于運轉可靠、操作彈性大、適應性強、處理量大，廣泛使用于建材、冶金、食品、化工、煤炭、醫藥礦產業中。沙子烘干機，或黃沙烘干機屬轉筒烘干機。一般適應于顆粒狀物料，也可用于部分摻入物料的辦法干燥粘狀膏狀物料或含水量較高的物料。特別是烘干沙子，華冶沙子烘干機烘干效果。沙子烘干機或黃沙烘干機的優點是生產能力大、適用范圍廣、流量阻力小、操作上允許波動范圍較大、操作方便等。


二、沙子干燥機(沙子烘干機)結構與原理
1、沙子干燥機構成：
1、筒體；2、前輥圈；3、后輥圈；4、齒輪；5、擋輥；6、拖輥；7、小齒輪；8、出料部分；9；揚板；10、減速機；11、電機；12、熱風道，13、進料溜槽；14、爐體等部分組成,另外可根據用戶需求設計煤氣發生爐、燃燒室或配套提升機、皮帶輸送機、定量給料機、旋風除塵器、引風機等。
2、沙子烘干機(沙子干燥機)工作原理：
沙子由皮帶輸送機或斗式提升機送到料斗，然后經料斗的加料機通過加料管道進入加料端。加料管道的斜度要大于物料的自然傾角，以便物料順利流入沙子烘干機（黃沙烘干機）內。烘干機圓筒是一個與水平線略成傾斜的旋轉圓筒。物料從較高一端加入，載熱體由低端進入，與物料成逆流接觸，也有載熱體和物料一起并流進入筒體的。隨著圓筒的轉動物料受重力作用運行到較底的一端。濕物料在筒體內向前移動過程中，直接或間接得到了載熱體的給熱，使?jié)裎锪系靡愿稍铮缓笤诔隽隙私?jīng)皮帶機或螺旋輸送機送出。在沙子烘干機（黃沙烘干機）筒體內壁上裝有抄板，它的作用是把物料抄起來又撒下，使物料與氣流的接觸表面增大，以提高干燥速率并促進物料前進。載熱體一般分為熱空氣、煙道氣等。載熱體經干燥器以后，一般需要旋風除塵器將氣體內所帶物料捕集下來。如需進一步減少尾氣含塵量，還應經過袋式除塵器或濕法除塵器后再放排放。

轉筒烘干機，也叫轉筒干燥機。它廣泛用于建材，冶金、化工、水泥工業烘干礦渣石灰石、煤粉、礦渣、粘土等物料。該機主要由回轉體、揚料板，傳動裝置，支撐裝置及密封圈等部件組成。具有結構合理，制作精良，產量高，能耗低，運轉方便等優點。我廠產品保證質量，信譽至上免費安裝調試，托運可同其它廠比質量、比服務、比價格.

項目 規格 筒體轉速 筒體斜度 進氣溫度 烘干后
含水量 電動機 減速機 產量
T/h
r/min ％ ℃ ％ 型號 功率KW 型號 速比 i
Φ1.5×12 5 5 700 〈1 Y200L1-6 18.5 JZQ650-Ⅱ-2 31.5 2.7-17
Φ1.5×15 5 5 700 〈1 Y200L-6 22 JZQ650-Ⅱ-2 31.5 2.7-17
Φ2.2×12 4.59 5 700 〈1 Y200L2-6 22 JZQ750-Ⅳ-1 23.34 5.7-31
Φ2.2×14 4.59 5 700 〈1 Y200L2-6 22 JZQ750-Ⅳ-1 23.34 5.7-31
Φ2.4×18 3.2 5 700 〈1 Y225M-6 30 JZQ850-Ⅱ-1 31.5 8-51
Φ1.2×12 5 5 700 〈1  18.5 JZQ500-2 31.5 2.7-15
Φ1.0×12 5 5 700 〈1  13 JZQ500-2 31.5 2.2-10
Φ1.0×10 5 5 700 〈1  13 JZQ400-2 31.5 2.2-10
Φ0.8×12 5 5 700 〈1  13 JZQ350-2 31.5 2.2-10
Φ0.8×10 5 5 700 〈1  10.5 JZQ350-2 31.5 1.8-10
Φ0.6×10 5 5 700 〈1  10.5 JZQ350-2 31.5 1.5-9



干燥即通過給物料施加一定的能量使?jié)穹制?、蒸發，除去濕分，它是一種傳熱與傳質同時發生的分離過程；被干燥物料及物料的狀態、物理物性各不相同，至今還沒有能夠適應所有物料的設備；所以選擇設備時重要的一點是要根據具體條件綜合考慮選擇想對合適的設備，選擇最有利且能行的型式與運轉條件。烘干機能按照以下方式進行分類：

1、按給熱量方式分類：按設備給熱方式能分為對流加熱設備、傳導加熱設備、其它以及多種傳熱方式的設備等；

2、按結構分類：按設備的結構能分為噴霧設備、流化床設備、氣流設備、回轉圓筒設備、滾筒設備、各種箱式設備、帶式設備等;

3、按使用干燥介質的種類分類：對流換熱能分為空氣、煙道氣、過熱蒸汽、惰性氣體為干燥介質的設備；傳導傳熱能分為導熱油、熱水、蒸汽等；

4、按被干燥物料的狀態分類：能分為塊狀干燥物料、帶狀干燥物料、粒狀干燥物料、膏狀干燥物料、溶液或漿狀干燥物料干燥等，在許多情況下，干燥物料的原始狀態決定選擇干燥器的型式；

5、按操作方式分類：按設備操作方式能分為間歇操作和連續操作兩類；

6、按操作壓力分：能分為常壓式和真空式兩類設備；常壓設備的傳熱能采用任何一種或幾種型式同時傳熱，而真空設備的特點是以傳導傳熱和輻射傳熱居多，而且多數以間歇生產方式為主，真空設備主要處理熱敏性干燥物料和有回收的物料。

原料在烘干設備內一次性烘不干，其原因有很多方面，河南大山礦山機械有限公司為您簡單總結一下引起這種現象的原因和相應的解決辦法：　

原因：

1、烘干機太小；
2、風網風壓、流量計算有誤；
3、烘干機使用不當。

相應的解決方法：

1、有可能是烘干機內的溫度不夠，可增加烘干機溫度，但此法容易引起烘干器內著火，建議更換或重新修改烘干設備。
2、要求烘干機廠家重新計算風壓、流量后再根據實際情況提供設計變更方案。
3、與烘干機廠商協商索取設備說明書學習正確的使用方法。


烘干機安裝前的預備工作：
1、基礎驗收：主要檢查基礎混凝土澆注質量與尺寸位置偏差：外觀上要求基礎表面干凈,無油污、灰塵、雜物，無鋼筋、無裂紋缺角、預期留孔內無殘留殼子板，以及其它澆注缺陷。對于基礎尺寸與位置偏差應符合下列要求:形狀尺寸與基礎坐標位置，縱橫軸線誤差小于20mm.不同平面標高誤差小于20mm、只答應負不答應正；斜度誤差全長小于20mm,出料端答應不答應正；上平面不平面度小于5mm/m，全長小于10mm。
2、設備驗收：對照烘干機制造商提供的設備裝箱單,對零件、部件、尺度件、隨機文件等進行盤點,檢查有無錯發缺件、變形損壞等情況,并作好記實,以便在安裝前采購或制備.包裝時涂飾的保護涂層以及粉塵、油污、銹蝕等情況,檢查修整在運輸裝卸過程中所造成的損壞變形.對零部件、樞紐配合件,進行預檢測和預裝配,以避免安裝工作中的返工,保證安裝進度及安裝質量。
3、編制安裝工藝：基本安裝程序.制定零部件清洗、檢測、運輸起重就位、裝配檢測,調整試運轉等各項工作順序和內容。安裝工藝方法.對重要零部件或樞紐部位，編寫詳細檢測安裝方法、質量要求、技術尺度、偏差范圍、所需工具量具等事項。安全技術要求，制定裝配功課中，為避免可能發生的事故，必需采取的安全措施,吊裝功課中的指揮,樞紐部位安裝操縱規程,特殊留意事項等.對功課現場、電器線路、管道等可能發生事故的隱患及防范措施等。

烘干機操作
1）打開機門，將脫水機脫水后的物料均勻地旋轉在轉筒內，然后將門關閉鎖緊。
2）根據織物種類，選擇合適的時間，調節定時裝置至所需時間。
3）按啟動按鈕，起動風機，根據用戶需要，轉筒旋轉方向可選擇單向旋轉和雙向旋轉。只要將電腦板開關旋向單向或雙向，機器就會根據要求執行單向運轉或雙向運轉。（正轉25秒，停5秒，反轉25）
4）經常從觀察窗觀看內部織物的翻轉情況，如發現意外情況應及時切斷電源，檢查故障。
5）機器運行至規定時間時，機器將自動停止運轉，此時須請操作者開門檢查內部織物的烘干情況，如未達到效果，可適當延長時間。
烘干機安裝技術：烘干機是選礦設備中的主要設備之一,安裝要求技術性強,工藝標準高.安裝工作應根據有關的設計文件、圖紙、標準規范及規程、按準確安裝程序及本功課指導書進行合理的施工。

一、沙子烘干機

 沙子（河沙、黃沙）是建筑工程中重要的原材料，隨著城市發展與建筑施工的要求，砂漿(干粉砂漿、抹面砂漿、干混砂漿、保溫砂漿)的種類與需求量也是日益增多，河沙烘干機（沙子烘干機）應運而生，并廣泛應用于制沙、建材、冶金、選礦、化工、水泥等行業。

二、沙子烘干機的用途

河沙烘干機（沙子烘干機、黃沙烘干機）主要用于河沙、黃沙、石灰石、石英沙、粘土等濕性大、比重大的的物料，主要用于烘干一定濕度范圍內顆粒物料，如干粉砂漿行業所用的黃砂、鑄造行業用于各種規格型砂。建材水泥行業用的高爐礦渣。小粒度粘土，化工行業用于不起化學變化、不怕高溫及煙塵小顆粒物料。

三、沙子烘干機工藝過程

沙子、河沙、黃沙由皮帶輸送機或斗式提升機送到料斗，經料斗的加料機通過加料管道進入烘干機，沙子從烘干機較高一端（進料端）加入，高溫?zé)釟饬饔傻投诉M(jìn)入，與沙子成逆流接觸，也有載熱體和物料一起并流進入筒體的（順流工藝）。隨著烘干機滾筒筒的轉動，沙子受重力作用運行到較底的一端。濕沙子在筒體內向前移動過程中，直接或間接進行熱交換，達到去除水分的目的，在出料端經皮帶機或螺旋輸送機送出。沙子烘干過程一般需要旋風除塵器將氣體內所帶粉塵與物料捕集，如需進一步減少尾氣含塵量，還應經過布袋除塵器或濕式除塵器后再放排放。

沙子烘干機的結構與性能特點

沙子烘干機主要由回轉筒體、引風設備、高速打散設備、揚料板，自清掃裝置、傳動裝置，輸送設備、熱風設備、減速機、支撐裝置及密封裝置等部件組成。全套河沙烘干機設備設計合理，制作精良，性能穩定、工藝、產量高，能耗低，占地面積小、機械化程度高等優點。
