詳細信息（軸向前邊普通壓力表安裝尺寸）

品牌： 科佳
型號： Y-50/Y60 /Y75/Y100/Y150ZQ
加工定制： 否
類型： 真空壓力表
測量范圍： -0.1--160mpa
精度等級： 1.6級
聯接型式： 螺紋
公稱直徑： 50 60 75 100 150
環境溫度： 55

軸向前邊普通壓力表Y-50/Y60 /Y75/Y100/Y150ZQ

公司為高精度等級軸向前邊普通壓力表專業生產廠家，軸向前邊普通壓力表量程廣，規格型號多，螺紋規格齊全，特性優良，可以滿足不同測壓系統需求。軸向前邊普通壓力表的量程、精度等級、規格、安裝方式及外形尺寸詳細介紹如下。

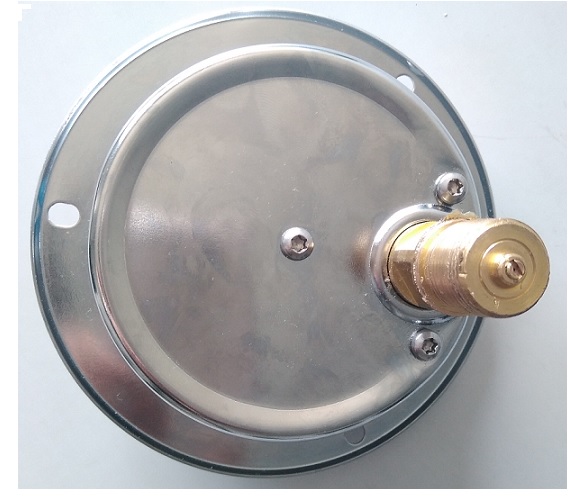

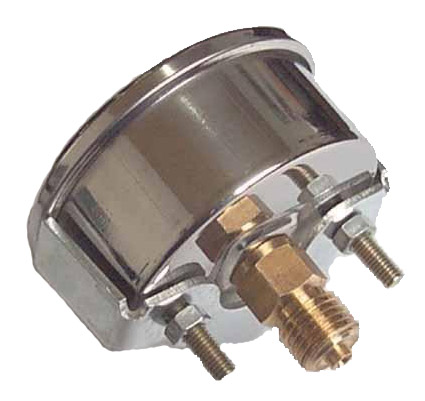

軸向前邊普通壓力表又稱盤裝壓力表，安裝時利用園盤前邊用三個螺栓固定在設備面板上，適用測量無，不結晶，不凝固，對銅和銅合金無腐蝕作用的液體、氣體的壓力。工作原理：壓力表通過表內的敏感元件（波登管、膜盒、波紋管）的彈性形變，再由表內機芯的轉換機構將壓力形變傳導至指針，引起指針轉動來指示壓力。具有體積小，性能穩定可靠，顯示清晰等優點。

軸向前邊普通壓力表技術參數：

型號	Y-50ZQ	Y-60ZQ	Y-75ZQ	Y-100ZQ		Y-150ZQ
公稱直徑	￠50	￠60	￠75	￠100		￠150
接頭螺紋	M14×1.5；M20×1.5；G1/4；G3/8；G1/2；
精度等級(%)	2.5				1.6
測量范圍(Mpa)	-0.1~0；-0.1~0．06；-0.1~0．15；-0.1~0．3；-0.1~0．5；-0.1~0．9； -0.1~1.5；-0.1~2.4；
	0~0.1；0~0．16；0~0．25；0~0．4；0~0．6；0~1.0；0~1,6；0~2.5；0~4.0；0~6.0；0~10；0~16；0~25；0~40；0~60；0~100；0~160；
使用環境溫度(℃)	-40℃~70℃
結構形式	軸向帶前邊（ZQ）
抗震等級	V．H．3
執行標準	GB/1226--2010
防護等級	IP54
表殼材質	鐵殼
接頭材質	銅

外形尺寸：

型號	外形尺寸 mm
型號	A	B	C	D	d	d₀	M
Y-50	29	24	9	50	/	/	G1/4
Y-50T	29	27	11		60	3.4
Y-50Z	29	24	0		/	/
Y-50ZQ	29	24	0		60	3.4
Y-60	31	32	14	60	/	/	14X1.5
Y-60T	31	32	15		75	3.4
Y-60Z	30	32	0		/	/
Y-60ZQ	30	32	0		75	3.4
Y-75	24	30	12	75	/	/
Y-75T	24	30	12		90	5.5
Y-75Z	24	30	0		/	/
Y-75ZQ	24	30	0		90	5.5
Y-100	44	45	18	100	/	/	20X1.5
Y-100T	44	46	19		118	5.5
Y-100Z	43	45	34		/	/
Y-100ZQ	43	45	44		118	5.5
Y-150	50	47	19	149	/	/	20X1.5
Y-150T	50	48	20		165	5.5
Y-150Z	51	47	55		/	/
Y-150ZQ	51	47	55		165	5.5
注：連接螺紋可按要求訂貨

使用與維護 ：
　　1.儀表必須垂直：安裝時應使用扳手旋緊，不應強扭表殼；運輸時應避免碰撞。
　　2.儀表使用宜在周圍環境溫度為-40~70℃。工作環境應無腐蝕性氣體，測量介質溫度超過55℃時可加裝冷凝管，以降低介質溫度，減小溫度附加誤差，保證測量精度。

3.使用工作環境振動頻率<25HZ，振幅不大于1mm。
　　4.儀表使用范圍，應在上限的1/3～2/3之間。
　　5.在測量腐蝕性介質、可能結晶的介質、粘度較大的介質應加隔離裝置。
　　6.儀表應經常進行檢定（至少每六個月一次）；
　　7.需用測量腐蝕性介質的儀表，在訂貨時應注明要求條件。
