詳情介紹
產品特點和主要用途
永磁直流電機廣泛應用于各種便攜式的電子設備或儀器儀表器械中，并且大部分場合需要配以各式各樣的減速齒輪箱使用，以得到低轉速大扭矩的特性?，F(xiàn)在大量推廣使用的智能化的機器人、機械手、汽車電子、工業自動控制、裝配生產流水線、航空航天、醫療器械、金融機具、游藝設備、自動售貨機、智能家居、自動門窗、廣告燈箱、電動工具等。
只要有人的地方就需要智能生活。

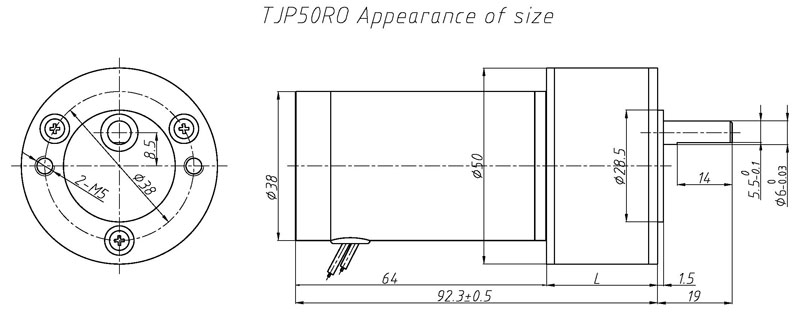

產品外形尺寸圖
產品性能參數表
| TJP50RO Gear Motor Technical Data | |||||||||||||||||
| Rated Voltage | Reduction Ratio | 1/20 | 1/24 | 1/31 | 1/38 | 1/71 | 1/87 | 1/109 | 1/134 | 1/253 | 1/311 | 1/391 | 1/481 | 1/908 | 1/1116 | 1/1401 | 1/1725 |
| Gearbox Length(mm) | 28.3 | 28.3 | 28.3 | 28.3 | 28.3 | 28.3 | 28.3 | 28.3 | 32.3 | 32.3 | 32.3 | 32.3 | 36 | 36 | 36 | 36 | |
| weigt(g) | 475 | 489 | 513 | 537 | |||||||||||||
| 12V | Rated Torque（mN.m） | 284 | 351 | 440 | 541 | 917 | 1129 | 1417 | 1745 | 2958 | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| RateSpeed(rpm) | 118 | 96 | 76 | 62 | 33 | 27 | 21.4 | 17.3 | 9.2 | 7.5 | 6.0 | 4.8 | 2.6 | 2.1 | 1.7 | 1.4 | |
| 24V | Rated Torque（mN.m） | 517 | 638 | 800 | 984 | 1668 | 2053 | 2577 | 3172 | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| RateSpeed(rpm) | 162 | 132 | 105 | 85 | 45 | 37 | 29 | 24 | 13 | 10 | 8 | 7 | 4 | 3 | 2 | 2 | |
電機單體性能參數表
| DC Motor Technical Date | |||||||||||||||||
| Model | Rated Voltage | No Load | At Max Efficiency | Stall | note | ||||||||||||
| Speed | Current | Speed | Current | Torque | Output | Torque | Current | ||||||||||
| rpm | A | rpm | A | mN.m | g.cm | W | mN.m | g.cm | A | ||||||||
| ZY3864TR3 | 12V | 3000 | ＜0.3 | 2330 | 0.720 | 22.0 | 224 | 5.1 | / | / | / | | |||||
| ZY3864TR3 | 24V | 4500 | ＜0.2 | 3200 | 0.920 | 40.0 | 408 | 20.0 | / | / | / |
| |||||

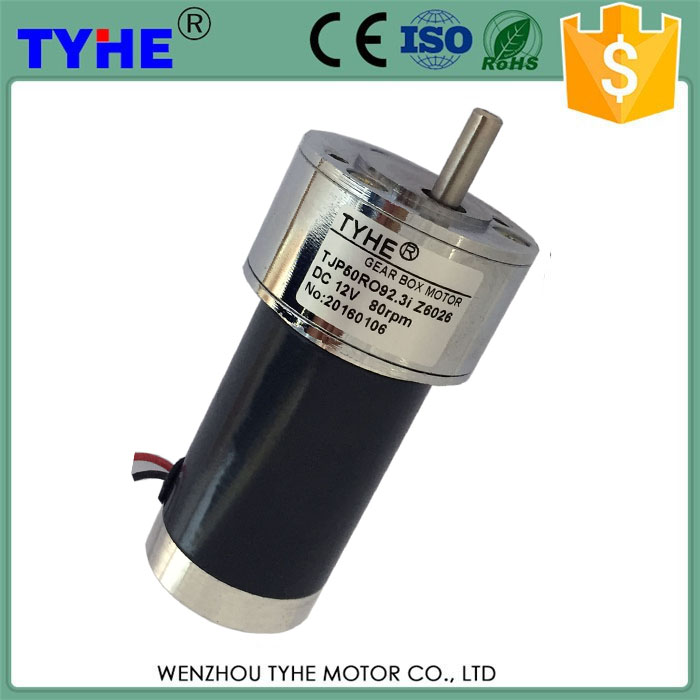

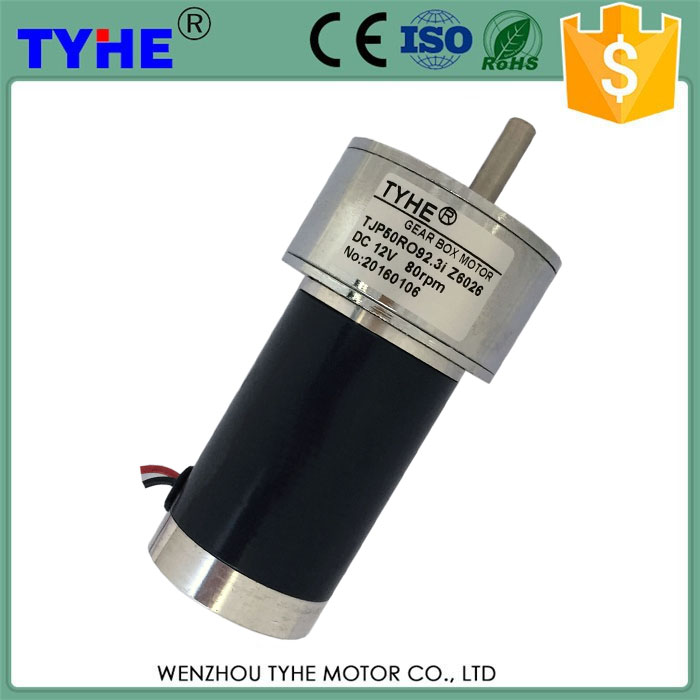

產品展示
產品應用
包裝和運輸
