汽車零件缺陷檢測

    系統運行原理：產品沿同一方向通過視覺檢測系統；產品到位后光電眼輸出觸發信號傳輸給相機觸發拍圖；軟件進行處理判斷并輸出OK/NG信號；設備在下一工位進行相應處理。

系統檢測原理介紹
   本系統采用的圖像視覺檢測技術，圖像處理系統對每幅圖像進行預處理、相關尺寸測量等運算，并與標準模板圖像或設定的相關參數進行比較，根據檢測區域內汽車車燈黑頭、焊片不良、歪頭、裂紋等灰度差值來提取表面的缺陷，并提示缺陷位置及顯示缺陷大小。輸出相應檢測信號。
系統主要功能

• 自動對圖像進行定位；
• 對產品黑頭、焊片不良、歪頭、裂紋等缺陷進行檢測；
• 產品合格給出OK信號，產品不合格時輸出NG信號；
• 可自動保存不合格要求的圖像；
• 可保存檢測數據，供歷史數據查詢。

• 操作界面清晰明了，簡單易行，只需簡單設定即可自動執行檢測；
• 檢測軟件及算法完全自主開發，系統針對性強；
• 可有選擇的對局部進行檢測，提高檢測的靈活性；
• 專業化光源設計，成像清晰均勻，確保檢測任務完成；
• 安裝簡單；結構緊湊，易于操作、維護和擴充；
• 可靠性高，運行穩定，適合各種現場運行條件；
• 基于PC平臺，系統可擴充性強。

參考案例

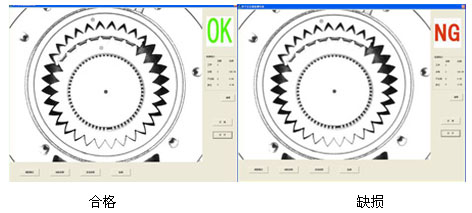

1、以下為轉子識別系統，檢測汽車轉子配件在裝配過程中裝配是否正確：

2、以下為汽車按鍵檢測，主要檢測按鍵字符信息及表面完整度
