新長遠網絡讀卡器TCP讀卡器巡邏刷卡機

DCR-NETD/C新長遠網絡讀卡器

操作說明

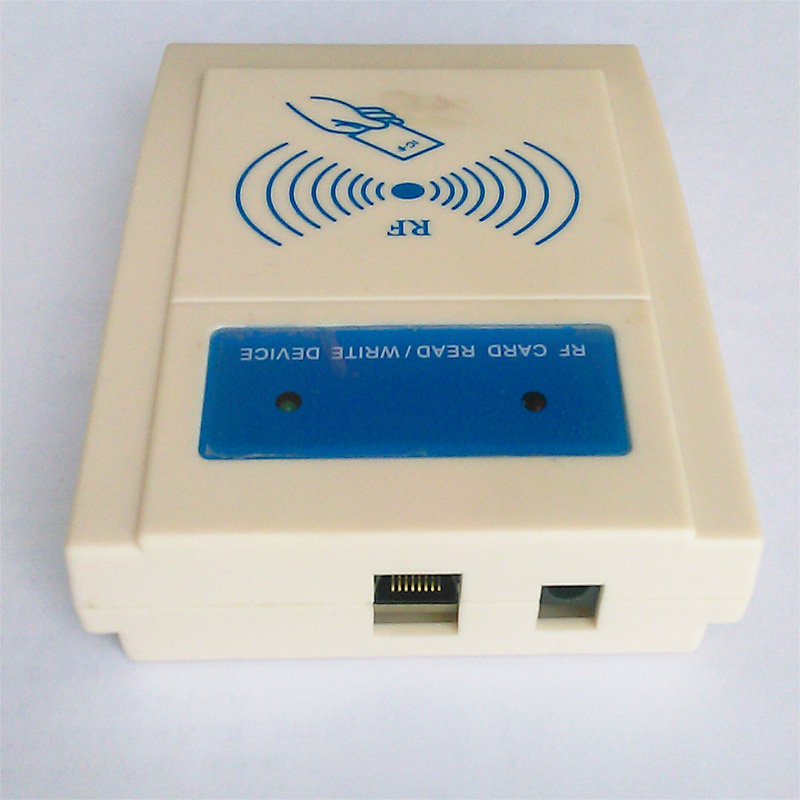

（注：讀卡器外型僅供參考，本產品有多款外型可選）

一 參數說明

工作電壓：DC12V           功    率：500mA

讀卡距離：<8cm             讀卡類型：□EM  □M1

通訊接口：TCP/IP           讀卡頻率：□125K □13.56M

工作溫度：0°至+30°

二 接線指南

1、讀卡器的網線接交換機，或者路由器。如果直接接電腦就用交叉網線，1和3，2和6對調。

2、電源線接電源適配器：直接插入即可（備注：電源是直流12V1A或1A以上）

三 軟件設置說明

1、打開軟件如下：

填寫讀卡器的SN號（8位），或者點“查找”找到這個讀卡器的SN號，給讀卡器的分配的IP，接收數據的IP，網關等。填寫好后點“提交更改”

2、

這個是選擇卡號輸出的格式；如果選擇這個

則會在光標位置，輸出讀到的卡號。

四 通訊協議

1. 搜索:IP地址：255.255.255.255，端口：3663；發送數據： 524541445F4E45545F534E5F444F4F52434152440D

接收端口3000；

返回?cái)?shù)據：53 4E 31 34 32 39 37 36 36 35 C0 A8 10 81 00 00 00 00 00 E8

備注：53 4E  //SN

31 34 32 39 37 36 36 35 //8位SN號碼14297665

C0 A8 10 81 //讀卡器IP ：192.168.16.129

2、修改IP：

發送的上面填的IP是255.255.255.255，端口：3663

發送的數據：

53 4E 31 33 31 36 30 31 30 37    C0 A8 0A 1E C0 A8 0A 64 13 88 0B B8 FF FF FF 00 C0 A8 0A 64 B5

備注：

(1) 53 4E   幀頭(SN)

(2)31 33 31 36 30 31 30 37  //讀卡器的SN號碼：13160107

(3)C0 A8 0A 1E  //給讀卡器分配的IP  192.168.10.30

(4)C0 A8 0A 64   //接收讀卡器數據電腦的IP  192.168.10.100

(5)13 88  //讀卡器 發出數據的端口 5000

(6)0B B8   //接收讀卡器數據電腦的端口 3000

(7)FF FF FF 00 //子網掩碼 255.255.255.0

(8)C0 A8 0A 64 //網關 192.168.10.100 （如果不是跨網關，則填和接收數據電腦的IP一樣就可以）

(9)B5 //校驗位    前面所有數據(1-8項)的 異或校驗

備注2：

異或是一個數學運算符。它應用于邏輯運算。異或符號為“^”。其運算法則為： a^b=(a' and b) or (a and b')（a'為非a）。 。

3、控制蜂鳴器命令：42 45 45 50 5F 30 01 7C

 42 45 45 50 5F 30： 6字節幀頭(SN):

01：響的次數， 范圍（1-5）

7C：前面所有數據的 異或校驗

4、讀卡自動回應：讀到卡時自動往上發。

534E 31 33 31 36 30 31 30 37 C0 A8 0A 1E 00 68 15 B42E 85

 2字節幀頭(SN): 53 4E

 8字節SN號（13160107）：  31 33 31 36 30 31 30 37

4字節讀卡器IP：（C0 A8 0A 1E）192.168.10.30

 5字節卡號：00 68 15 B4 2E

85 字節xor校驗位（前面4項的xor校驗）： 85

讀卡器序號：13160107

讀卡器IP地址：192.168.10.30

通訊： UDP,TCP，HTTP   通訊速率:10M。

自動獲取IP：支持DHCP協議，自動獲取局域           網內IP。

 域名解析：支持DNS，服務器地址可以是IP，也可以是域名。

lHTTP請求：可以HTTP協議傳輸數據給的服務器。
