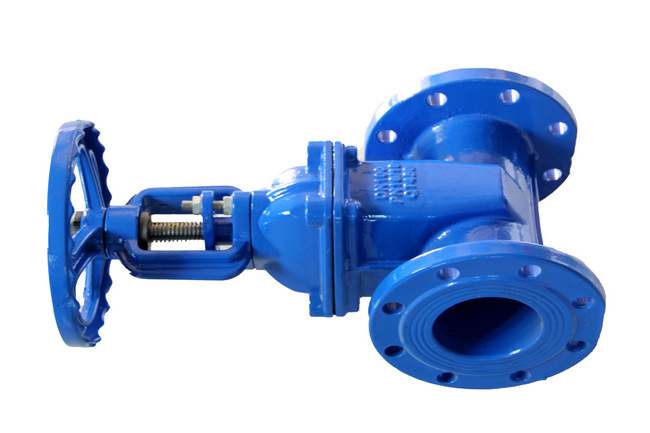

明桿軟密封閘閥Z41X-16

[消防閘閥

明桿軟密封閘閥

軟密封閘閥]

蘇州市明桿軟密封閘閥廠家

價格： 電議

物流： 江蘇蘇州市太倉市| 賣家支付運費

可銷售總量： 10000件

手機： 15995595655 郵箱： chunshuiye@126.com

傳真： 0512-53718659 地址： 江蘇蘇州市

在線詢盤聯系廠家：15995595655 0512-53718659

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[消防閘閥明桿軟密封閘閥軟密封閘閥]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（明桿軟密封閘閥Z41X-16）

Z41X/RRHX明桿彈性座封閘閥概述：

明桿彈性座封閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流。閘板有兩個密封面 , 最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 50, 介質溫度不高時為 2°52'''' 。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。本類閥門在管道中一般應當水平安裝。

彈性座封閘閥又叫升降桿閘閥 ( 亦叫明桿閘閥)。通常在升降桿上有梯形螺紋，通過閥門的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動，也就是將操作轉矩變?yōu)椴僮魍屏?。開啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象, 通常在開到頂點位置上，再倒回 1/2－1圈，作為全開閥門的位置。因此，閥門的全開位置，按閘板的位置（即行程〉來確定。

Z41X/RRHX明桿彈性座封閘閥結構圖片：

壓力試驗

公稱壓力 PN (MPa)	強度試驗	水密封/上密封試驗	氣密封試驗
公稱壓力 PN (MPa)	1.5* PN (MPa)	1.1* PN (MPa)	0.5-0.7 (MPa)
1.0	1.5	1.1	0.6 MPa
1.6	2.4	1.8
2.5	3.8	2.8

Z41X/RRHX明桿彈性座封閘閥主要零部件材料：

名稱	材質
閥體	灰鑄鐵、球墨鑄鐵、鑄鋼
閘板	球墨鑄鐵 +三元乙丙或丁腈橡膠
中口墊	丁腈橡膠、三元乙丙
密封圈	丁腈橡膠
支架	灰鑄鐵、球墨鑄鐵、鑄鋼
閥桿	不銹鋼
螺栓	不銹鋼
壓蓋	球墨鑄鐵、鑄鋼
閥桿螺母	銅合金
手輪 (傳動 帽)	可鍛鑄鐵

Z41X/RRHX明桿彈性座封閘閥主要技術參數：

公稱壓力：1.0～1.6MPa

工作溫度：0～80℃

法蘭標準：GB/T 17241.6 GB9113
公稱通經：50～400mm

適用介質：水、油、氣等

試驗標準：GB13927 AP1598

Z41X/RRHX明桿彈性座封閘閥主要外形連接尺寸：

型號	公稱口徑DNmm	L	D1		D	Z-Φd		H	H mln	H max
型號	公稱口徑DNmm	L	1.0MPa	1.6MPa	D	1.0MPa	1.6MPa	H	全關	全開
RVHX Z41X	50	178	125		165	4-Φ18		268	313	355
	65	190	145		185	4-Φ18		296	332	375
	80	203	160		200	8-Φ18		340	372	415
	100	229	180		235	8-Φ18		367	424	476
	125	254	210		250	8-Φ18		424	497	540
	150	267	240		290	8-Φ23		515	562	600
	200	292	295		340	8-23	12-23	550	680	720
	250	330	350	355	410	12-23	12-25	685	837	875
	300	356	400	410	460	12-23	12-25	760	948	990
	350	381	460	470	520	16-23	16-25	845	1010	1050
	400	406	515	525	580	16-26	16-30	945	1220	1245
	450	432	565	585	640	20-26	20-30	1020	1280	1310
	500	457	620	650	715	20-26	20-34	1140	1480	1560
	600	508	725	770	840	20-30	20-36	1320	1665	1750
