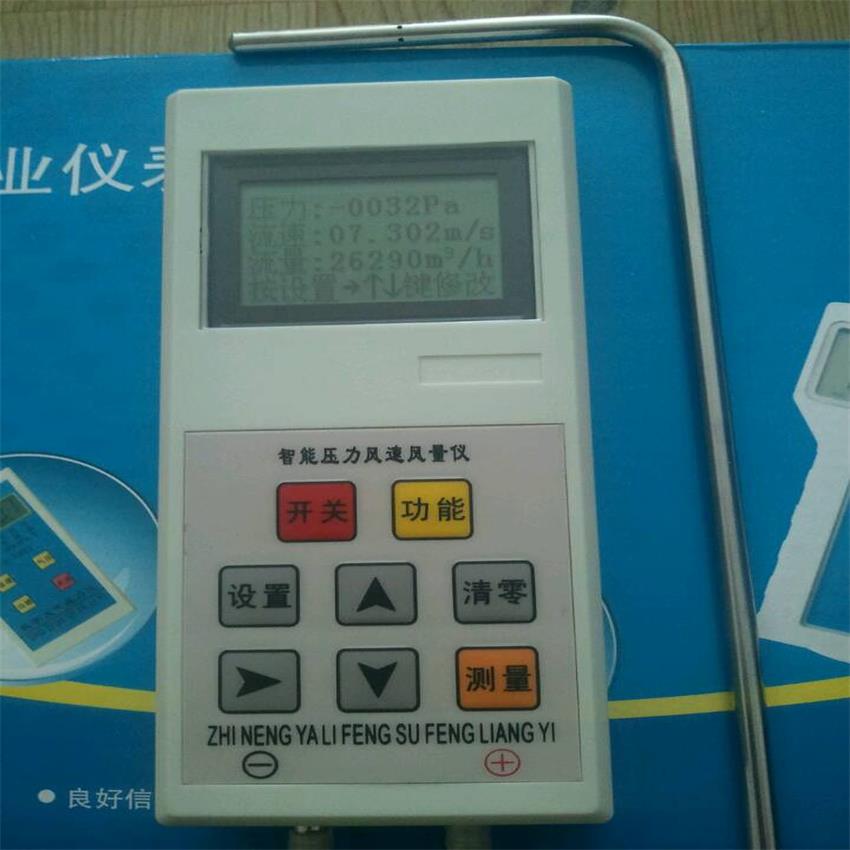

數字壓力風速風量風溫儀XY1000-1Q帶RS232接口，風機管道風量測量儀，煙氣管道風量計

用途：

XY1000-1Q型智能壓力風速風量儀是一種高穩定多功能的測量儀器，適用于0-6000Pa范圍內的氣體的正壓、負壓和差壓的測量，是各環境監測站、實驗室、醫藥衛生、建筑空調供暖、通風、無塵室測試或標定壓力的理想儀器，配上皮托管可直讀測量氣體流速和風量。

特征：

1. 雙排液晶顯示、數字直讀
2. 美國進口高精度高穩定性微壓傳感器

3. 進口高精度、高穩定性溫度傳感器

4. 采用超低功能耗單片機

5. 皮托管、空氣密度、管道面積系數設置
6. 可檢測全壓，靜壓，動壓與皮托管配套使用可檢測風速
7. RS232通訊接口、上位機應用軟件

8. AAA堿性電池NI-HM可充電電池

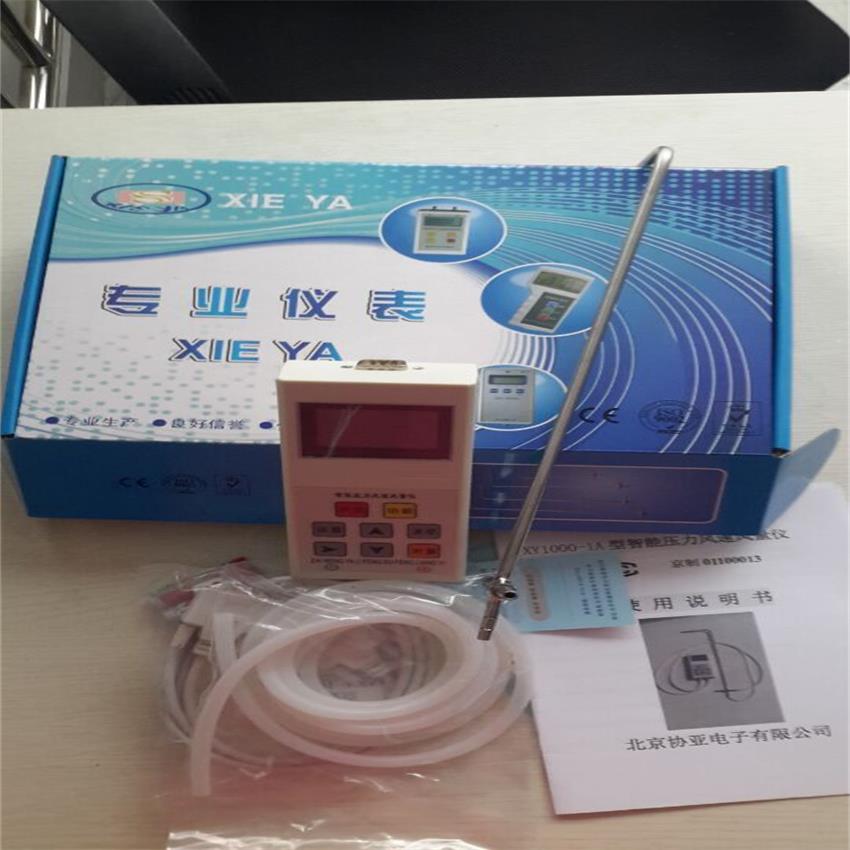

數字壓力風速風量風溫儀XY1000-1Q帶RS232接口

技術指標：

1． 工作壓力范圍：

a） 0-6000Pa內各種量程（注：特殊規 格可定做）

b） 風速范圍：<100m/s。

c）風量范圍：<999999m3/h。

d ) 風溫范圍：-10 - 55℃

2． 過載能力：≤200％FS

3．準確度等級： 1級

4．分辨率： 1Pa

5．預熱時間： 5~15分鐘

6．電源： 使用三節5號堿性電池

7．重量： ＜0.3k

8．外形尺寸： 70×150×30（mm）

數字壓力風速風量風溫儀XY1000-1Q帶RS232接口

本機提供了一個標準的9針RS232接口及聯機線，可直接與電腦主機上的RS232接口聯接。當聯接無誤后可采用本機提供的串口調試軟件對儀器的串行通訊情況進行測試。

方法如下：

首先運行本機提供的串口調試軟件，打開調試軟件的運行界面后，按下面的步驟操作。

(1) 波特率調準：

將串口的波特率調準為4800波特。

(2) 串口調準：

　 根據硬件聯接的實際情況調準為COM1、COM2或其他COMxx口。

(3) 數據類型調整：

　　將調試軟件的數據類型設定為接收ASCII代碼。

(4) 軟件調試：

　打開調試軟件上的串行接口。

(5) 電源開關：

　打開Auto-2000的電源開關。

(6) 聯機結果顯示：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　當一切正常時，我們可以看到電腦的屏幕上有壓力計輸出的壓力值數據。該數據的代碼為標準的ASCII代碼，每個數據段由5個ASCII代碼組成，位為“+”、“—”號，后面4位為壓力值代碼。該組代碼連續發送，并和壓力計上顯示的壓力值一致。

(7) 采集到的數據如下圖所示：　

注意事項：

1. 儀器工作處須遠離振動源、強電磁場。環境溫度須穩定。

2. 一般情況下，不得測量強腐蝕性的氣體壓力和液體壓力。

3. 測量壓力不得超過允許過載壓力范圍。

4. 當儀器顯示《電池電壓低請更換電池》時，必須更換電池。

5. 當儀器顯示《壓力超出測量范圍》時，必須停止使用。

6. 儀器應周期檢定。（暫定一年）
