溫室大棚管理系統“新普惠”——溫室大棚智能控制系統

在《西游記》車遲國斗法中，有這么一段。孫悟空邀鹿力比賽求雨，先求到雨者勝。結果想必大家都知道，孫悟空用分身術飛上天，然后說服了風雨雷電四位，嚴格按照齊天大圣的要求進行作法。如此一來，想不贏也難。

如今，這個神話般的故事已經成為現實！

在物聯Zigbee技術的下，現代化的精準農業采用了的溫室大棚種植技術?？梢栽陉柟獠蛔愕臅r(shí)候，通過物聯產品自動補充人造光線，促進光合作用；可以在濕度不夠的時候，通過物聯產品自動為農作物補充水份；更可以創造一個恒溫的空間，讓農作物一年四季不停的生長，生生不息……

總之一句話，您可以按照自己的要求來隨心所欲的控制陽光、空氣、雨露等等……

??1 建設目標

??面向現代設施農業發展需求，運用物聯網技術構建“智慧溫室”系統，提供溫室大棚環境信息智能感知、可靠傳輸、智能控制、精細管理、病蟲害預警與遠程診斷等服務，提升設施農業的信息化水平，實現設施農業的高產、優質、、生態、安全和可持續發展。

?   2 系統架構

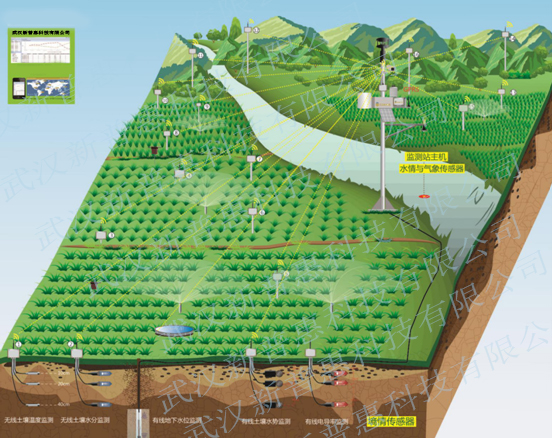

??系統主要包括：傳感終端、有線傳感網、控制終端、視頻監控、安防監控、廣播系統、監控中心和應用軟件系統。系統架構如下圖所示。

??1. 傳感終端

??溫室大棚環境信息感知單元由各種環境信息傳感器和無線數據采集終端組成，可實時監測空氣溫濕度、土壤含水量、土壤溫度、光照強度、CO2濃度、作物長勢,農殘檢測(蔬菜中有機磷殘留量快速檢測)等信息，以及農業氣象信息。

??2.傳感網及通信終端

??溫室大棚無線傳感通信網絡主要由如下兩部分組成：溫室大棚內部感知節點間的自組織網絡建設;溫室大棚間及溫室大棚與農場監控中心的通信網絡建設。前者主要實現傳感器數據的采集及傳感器與執行控制器間的數據交互。溫室大棚環境信息通過內部自組織網絡在中繼節點匯聚后，將通過溫室大棚間及溫室大棚與農場監控中心的通信網絡實現監控中心對各溫室大棚環境信息的監控。

??3. 控制終端

??溫室大棚環境智能控制單元由測控模塊、電磁閥、配電控制柜及安裝附件組成，通過GPRS模塊與管理監控中心連接。根據溫室大棚內空氣溫濕度、土壤溫度水分、光照強度及CO2濃度等參數，對環境調節設備進行控制。適用于:科研型溫室、檢疫隔離溫室 、育苗溫室 、花卉溫室 、農業園區;控制系統可同時控制雙向天窗、側通風窗、外遮陽幕、內遮陽幕、內保溫幕、一級風扇、二級風扇、三級風扇、濕簾、濕簾外翻窗、微霧、一級加熱器、二級加熱器、三級加熱器、環流風扇、補光燈、Co2補氣閥、除濕風扇、負壓變頻風機、空調機組、水暖三通調節閥、水暖循環泵、遮蔭棚、頂噴淋、6組灌溉閥、6組施肥閥、灌溉水泵等。

??4. 視頻監控系統

??作為數據信息的有效補充，基于網絡技術和視頻信號傳輸技術，對溫室大棚內部作物生長狀況進行全天候視頻監控。該系統由網絡型視頻服務器、高分辨率攝像頭組成，網絡型視頻服務器主要用以提供視頻信號的轉換和傳輸，并實現遠程的網絡視頻服務。在已有Internet上，只要能夠上網就可以根據用戶權限進行遠程的圖像訪問、實現多點、在線、便捷的監測方式。

??5.安防監控

??無線紅外安防監控，配置一臺監控主機，可安裝SIM卡，實現遠程、飛信軟件報警等功能，在監控中心放置警報喇叭，當有人或物觸動門、窗警報時，警報及響，同時配備2把遙控鑰匙，可實現輕松布防需求。

??特色功能：

??◎ 4路有線，99路無線防區。

??◎ 具有2路12V可編程繼電器輸出。

??◎ 支持飛信功能，能實現免信息費報警。

??◎ 3組定時布防，3組定時撤防。

??◎ 內置數字語音器，人工智能自動播報警情。

??◎ 電話叩機，通過主機鍵盤撥號能與任何電話通話。

??◎ 符合3C安全標準和GB126家標準。

??6. 監控中心

??監控中心由服務器、大屏幕顯示系統、UPS及配套網絡設備組成，是整個系統的核心。建設管理監控中心的目的是對整個園區進行信息化管理并進行成果展示。(詳見第6章園區監控部分)

??7. 應用軟件系統

??通過應用軟件系統可將土壤信息感知設備、空氣環境監測感知設備、外部氣象感知設備、視頻信息感知設備等各種感知設備的基礎數據進行統一存儲、處理和挖掘，通過中央控制軟件的智能決策，形成有效指令，通過聲光電報警指導管理人員或者直接控制執行機構的方式調節設施內的小氣候環境，為作物生長提供優良的生長環境。

??(1)實時監控

??點擊菜單欄中的“實時監控”，將會看到每個溫室大棚中實時采集上來的數據信息，如采集時間、空氣溫度、空氣濕度、光照、CO2、土壤溫度、土壤水分等，并可以根據實際情況自動控制風機、濕簾、水泵的開與關。如下圖所示。

??點擊頁面右下角的各個參數曲線，將會看到24小時之內的變化情況，將鼠標移動到曲線上就可以看到每個點的采集時間及采集的數據值，如下圖所示。

??每個大棚里面的控制設備的當前狀態可以看到，根據當前狀態的情況進行開啟或關閉控制設備，如點擊“開啟”按鈕，將會提示“是否啟動設備?”，點擊“確定”按鈕就可以遠程控制設備了。如下圖所示。

??(2)數據匯總

??點擊菜單中的“數據匯總”，系統將會自動計算出當前時間每個溫室大棚中各個參數的平均值，有利用溫室大棚的管理員進行有效對比各個大棚的數據是否正常。

??(3)曲線分析

??點擊菜單中的“曲線分析”，系統將會分類列出每個參數，選擇自己所關心的參數，并選擇視圖類型，如24小時、7天、30天、全年、自定義。根據實際需要選擇一個時間段，然后點擊“提交”按鈕，系統將會根據選擇的各個條件將數據取出繪制出曲線。如下圖所示。

??(4)數據查詢

??點擊菜單中的“數據查詢”，系統將會分類列出每個參數，選擇自己所要查詢的參數，并選擇視圖類型，如24小時、7天、30天、全年、自定義。根據實際需要選擇一個時間段，然后點擊“提交”按鈕，系統將會根據選擇的各個條件將數據取出以表格形式顯示。如下圖所示。

??(5)綜合管理

??點擊菜單中的“綜合管理”，此部分分為4部分：應用配置、LED管理、報警配置、監控配置。 “監控配置”模塊的主要功能是配置每個溫室大棚的數據將發送到哪些手機上，此模塊是早、中、晚三次發送溫室大棚的信息。

??(6)智能手機客戶端軟件

??本系統還配置了智能手機客戶端軟件，用戶通過手機軟件系統也可實時監測溫室大棚內的環境信息和設備狀態。
