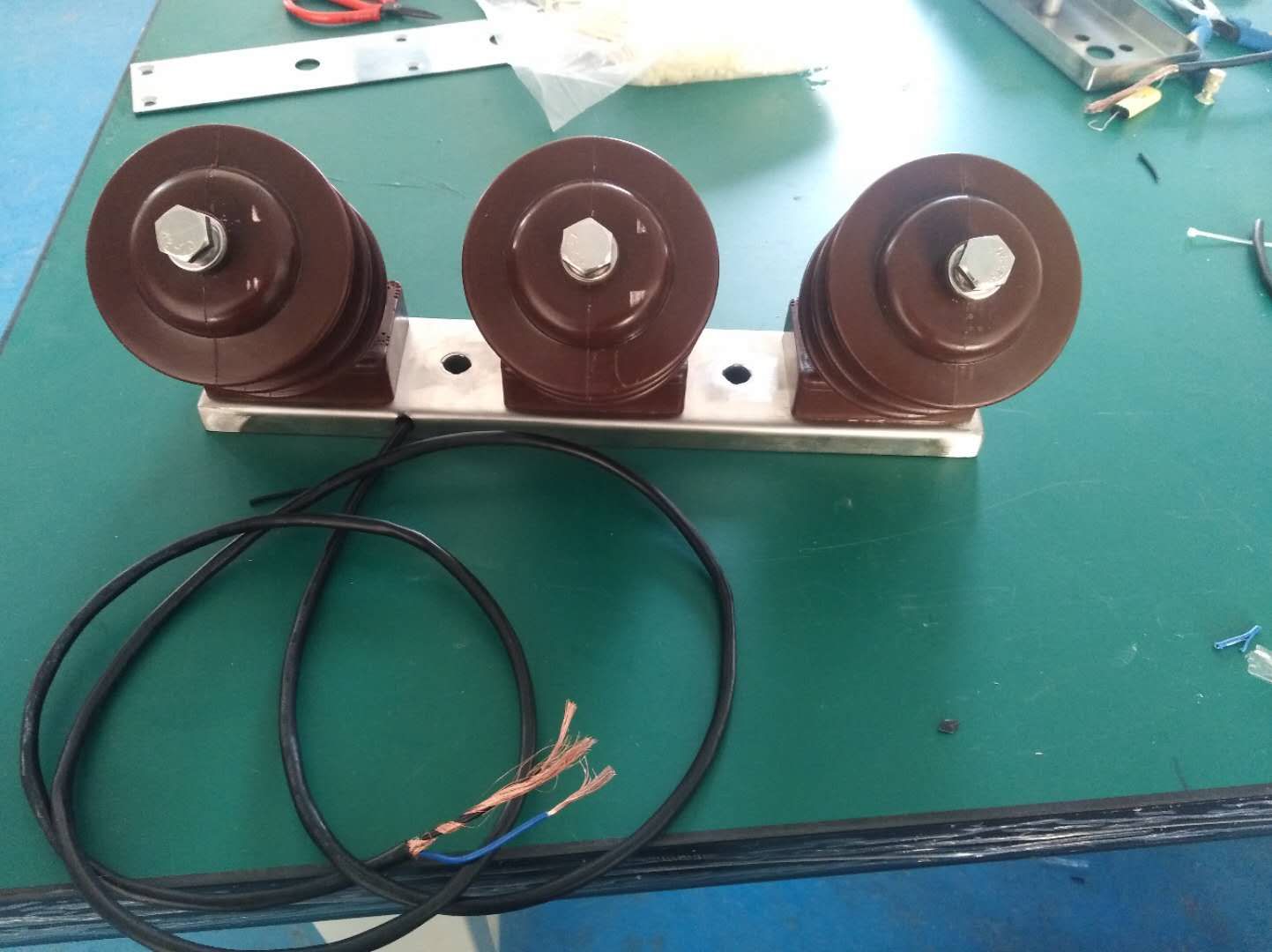

一二次融合電子傳感器EVT/ZW32-10 EVT/ZW20-10國網新標準柱上開關配套電子互感器

1、新型一二次融合成套斷路器設備，用于10kv配網主干線路的分段與聯絡功能；

2、采用全密封、全絕緣設計，斷路器本體與三遙饋線終端采用噴塑處理，滿足抗凝露要求；

3、所有航空接插件采用軍品級配件，電纜與航插采用全密封處理，擁有極高的防護等級；

4、具備計算有功功率、無功功率，功率因數、頻率和電能量的功能；具備自適應綜合型就地饋線自動化功能。

一二次融合柱上成套斷路器的結構特點：

1）一二次成套裝置由開關關本、控制單元，電源電壓互感器：連接電纜等構成。
2）開關本體應內置高精度，寬范國的電壓/電流傳感器滿足故障檢測，測量、計量等功能和計算線損的要求.
3）開關采用內置1組電壓傳感器，提供Ua，Ub,Uc,Uo(測量，計量）電壓信號，內置1組電流傳盛器、提供Ia，Ib，IC，Io（保護，測量，計量）電流信號，并外置2臺電源電壓互感器安裝在開關兩側，線路有壓信號取自電源電壓互感器、
4）具備采集三相電流，三相電壓、零序電流。零序電壓的能力，滿足計算有功功率、無功功率，功率因數、頻率和計量電能量的功能。
5）具備相間故障處理和小電流接地系統單相接地故障處理功能，可直接跳閘切除故障，具備目動重合閘功能，重合次數及時同可調。

6）開關本體、控制單元、電壓互感器之陽采用軍品級航空接插件通過戶外型全絕緣電纜連接。

7）開關本體應滿足國家電網公司相關要求，控制單元應演足Q/GDW514（配電自動化終端/子站功能規范）及（配電自動化終端技術規范）的相關要求。

EVT/ZW32-10、EVT/ZW20-10型電子式電壓傳感器適用于額定頻率為50Hz、額定電壓為10kV的電力系統中與戶外柱上真空斷路器配套使用。電子式傳感器與電子式儀表、微機測量保護設備配套使用，實現測量、零序保護、數據傳輸和帶電狀態數字化檢測等功能，二次輸出為標準小信號無需進行二次轉換，可直接通過A/D轉換輸入二次設備，符合智能電網發展的需求。

工作條件

   安裝場所：戶內

   環境溫度：-40℃～+70℃

   海拔高度：≤2000m

   風壓風速：≤±700Pa（風速34m/s）

   大氣條件：大氣中無嚴重污穢

技術參數

   設備電壓：12kV

   額定一次電壓：10kV

   額定電壓比：10000/√3V/6.5/3V

   準確等級：3P

   額定負荷：≥1MΩ

   額定頻率：50Hz

   額定絕緣水平：12/42/75 kV

   局部放電水平：≤20pC

   產品執行標準：GB/T20840.7-2007

工作原理及主要特點

該電子式電壓傳感器的工作原理是一次電壓通過電容分壓，獲得與一次電壓成比例的小電壓信號。

主要特點：

    直接輸出小電壓信號，簡化了系統結構，減少了誤差源，提高了整個系統的穩定性和準確性；

   不含鐵心，不會飽和，頻率范圍寬，測量范圍大，線性度好，抗干擾能力強，在系統故障狀態下可使保護裝置可靠動作；

   電壓輸出端二次短路時不會產生過電流，也不會產生鐵磁諧振，了電力系統中的重大故障隱患，保障了人員和設備的安全；

   功能多，體積小，重量輕，能耗低，減少了鐵磁污染。

使用安裝方式

    用螺釘將傳感器固定在法蘭上，一次端子與線路連接；

   電子式傳感器底部有二芯線作為二次輸出端子，通過復合屏蔽電纜與電子式儀表或保護裝置相連，電纜層通過傳感器接地嵌件或金屬底座接地，儀表或保護裝置處無需再次接地；

   電子式電壓傳感器零序二次輸出線為1（蘭）、2（棕）；1為高電位，2為地。
