電纜分支箱 10KV 穿墻套管

美式電纜分支箱是一種廣泛應用于北美地區電力配網系統中的電纜化工程設備，它以單向開門、橫向多通母排為主要特點，具有寬度小、組合靈活、全絕緣、全密封等顯著優點。按照額定電流一般可以分為600A主回路和200A分支回路兩種。600A主回路采用旋入式螺栓固定連接;200A分支回路采用拔插式連接，且可以帶負荷拔插。美式電纜分支箱所采用的電纜接頭符合IEEE 386標準。

功能和特點

全絕緣、全密封結構，無需絕緣距離，可靠保證人身安全。

防塵、抗洪水、耐腐蝕、免維護，既可用于戶外，也可浸在水中，適用任何惡劣環境。

組合極為靈活，進出線分支可達八路，滿足多種接線要求。

體積小、結構緊湊、安裝簡單、操作方便。

200A分支電纜接頭可作為負荷開關，帶負荷拔插，并具有隔離開關的特點。

可接短路故障指示器，便于迅速查找電纜故障。

有多種箱體材質可選擇:普通鋼配軍品綠色、鏡面不銹鋼、不銹鋼配軍品綠色等。

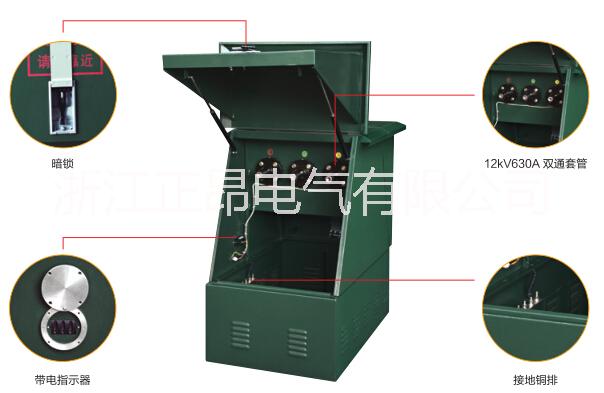

歐式電纜分支箱是近幾年來廣泛用于電力配網系統中的電纜化工程設備，它的主要特點是雙向開門、利用穿墻套管作為連接母排，具有長度小、電纜排列清楚、三芯電纜不需大跨度交叉等顯著優點。其所采用的電纜接頭符合 DIN47636 標準。一般采用額定電流630A螺栓固定連接式電纜接頭

功能和特點:

全絕緣、全密封、全防護、全工況。

進出線靈活，實際應用最多有8分支進出線。

抗洪水、抗污穢、抗凝露、抗凝霜、耐腐蝕。

體積小、結構緊湊、安裝簡單、操作方便。

可安裝帶電指示器，提示操作人員線路帶電。

可安裝SF6開關。

可安裝電纜型故障指示器，便于迅速查找電纜故障。

有多種箱體材質可選擇:普通鋼配軍品綠色、鏡面不銹鋼、不銹鋼配軍品綠色。

采用的開關是目前環網柜中使用較多的頻繁操作型SF6負荷開關，可選配SFL型兩工位開關外加EL接地開關，也可選配FLN36-12型三工位SF6負荷開關。在正常條件下可安全運行20年以上。

進出線電纜頭及絕緣護套可選配普通型和加強絕緣型，設備均可達到全密封、無外露帶電體、防凝露、防塵埃的效果。如果選用加強絕緣型的電纜頭(硅橡膠預制插入式電纜終端)更可達到防洪水浸淹的水平。

開關和箱體之間設置了"五防"聯鎖機構，進出線均裝有高壓帶電顯示裝置，檢修和操作安全可靠。箱體采用2mm厚的不銹鋼板制造，外表面噴涂成環保綠色或用戶顏色，外觀小巧，結構緊湊，占地面積較小。分支箱接線非常靈活，適用于截面為400平方毫米及以下所有電纜，帶1臺開關的分支箱最多可達到二進七出。
