八軸DSP架構脈沖運動控制卡

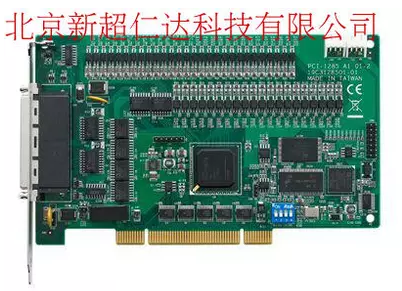

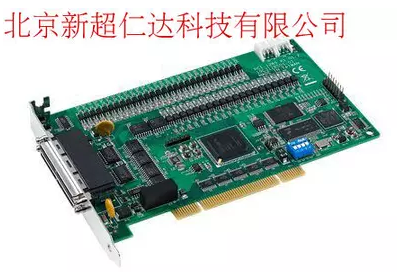

PCI-1285E

八軸PCI接口DSP架構經濟版脈沖運動控制卡

編碼器輸入規格為4xAB模式10 MHz，CW/CCW 模式2.5 MHz

脈沖輸出高達5M pps/軸

軌跡規劃具備內存緩沖區

16種回HOME模式

支持電子齒輪、多軸同步運動

硬件緊急輸入

可編程中斷設計

RDY/LTC輸入功能SVON/CMP/CAM-DO/ERC輸出功能

四路DI/DO輸入輸出通道均可轉換成通用的DI/DO通道

PCI-1285E一款8軸經濟通用型步進/脈沖型伺服電機PCI總線控制卡。由于PCI-1285E融合了高性能的DSP和FPGA的控制器設計，可彈性添加各種運動控制功能，如點對點移動，多組路徑規劃，直線插補，電子齒輪，T/S曲線，加減速等，并擁有16種回零的方式，使之提升運動效能。

1285E在執行各種運動控制功能的同時，不因計算機處理器負載而收到影響。研華提供的完整的Windows動態驅動程序Common Motion API共享驅動平臺和豐富的應用例程，可支持32/64位的Windows中英文操作系統，將大幅減少編程開發負擔，此外，通過研華提供的運動測試開發軟件工具，可輕松完成系統的配置和診斷。
