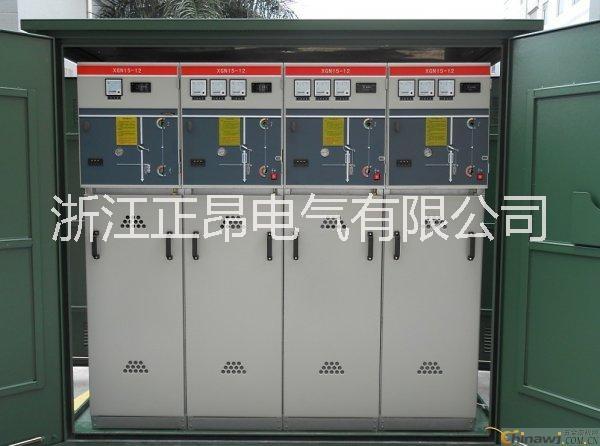

XGN15-12六氟化硫環網柜

■·一、概述

XGN15-12型交流高壓環網開關設備（以下簡稱環網柜）經嚴格的型式試驗和長期試運行考核，各項技術性能指標全部達到IEC298和GB3906標準。單元柜的主開關、操作機構及元器件采用正昂電氣自主生產的FLN36-12D型SF6開關設備，也可根據用戶需要配裝真空斷路器，其操作方式分為手動、電動兩種。柜體采用敷鋁鋅板經數控機床加工后鉚接而成，防護等級達IP3X，并具有可靠的機械聯鎖和防誤操作功能。本產品具有體積小、重量輕、外型美觀操作簡便、長壽命、高參數、無污染、少維護等顯著的特點。廣泛使用于工礦企業、高層建筑、住宅小區 、學校等作為10KV電力配電系統環網供電和終端配電之用。

■·型號含義

X G N 15－12 FR
││││   │ │    
││││   │ │
││││   │ └──────SF6負荷開關一熔斷器組合電器
││││   └───────額定電壓（KV）
│││└─────────設計序號
││└──────────戶內
│└───────────固定式
└────────────箱式

■·二、優點：

　正昂電氣生產的XGN15-12型單元式環網開關柜，柜體采用敷鋁鋅板經數控機床加工后鉚接而成，比傳統企業產品外型更加美觀，柜體更加堅固，性能更加穩定又因SF6環網柜具有體積?。▽?75mm×高1400×深980mm），結構簡單，免維護，價格合理等諸多優點，深受市場的親睞。

■·三、開關柜結構

注： XGN15-12型單元式環網柜由以下4個部分組成：
①母線室 ②主開關 ③電纜室 ④操作機構、聯鎖機構和低壓控制
①母線室
母線室布置在柜的上部。在母線室中主母線連接在一起，貫穿整排開關柜。
②負荷開關
開關室內裝有一個六化硫負荷開關（FLN36或者FLN56），負荷開關的外殼為環氧樹脂澆注而成，（SF6）氣體為絕
緣介質，在殼體上設有觀察孔。開關室內可根據客戶要求裝設SF6氣體密度表或帶報警觸點的氣體密度器。
③電纜室
負荷開關柜有寬裕的電纜室，主要用于電纜連接，使單芯或三芯電纜可以采用最簡單的非屏蔽電纜頭進行
連接，同時充裕的空間還可以容納避雷器、電流互感器、下接地開關等元件。按標準設計，柜門有觀察窗
和安全聯鎖裝置。電纜室底板配密封蓋和帶支撐架的大小相宜的電纜夾。電纜室底板和門前框可以拆下， 方便電纜安裝。
④操作機構、聯鎖機構和低壓控制室
帶聯鎖的低壓室同時起到控制盤的作用。低壓室內裝有帶位置指示器的彈簧操作機構和機械聯
鎖裝置，也可裝設輔助觸點、跳閘線圈、緊急跳閘機構、電容式帶電顯示器、鑰匙鎖和電動操作裝置，同
時低壓室空間還可供裝設控制回路、計量儀表和保護繼電器，750mm寬柜設有兩個相同的低壓室，可裝更多附件。
整個XGN15開關柜可分成上下兩個部分，柜的上部包括母線室，負荷開關、操作機構和低壓室，與下部電
纜室分隔開來。因此，可以安全、方便地對裝于上部單元內的設備進行檢修及改造，并可更換整個上部單元
