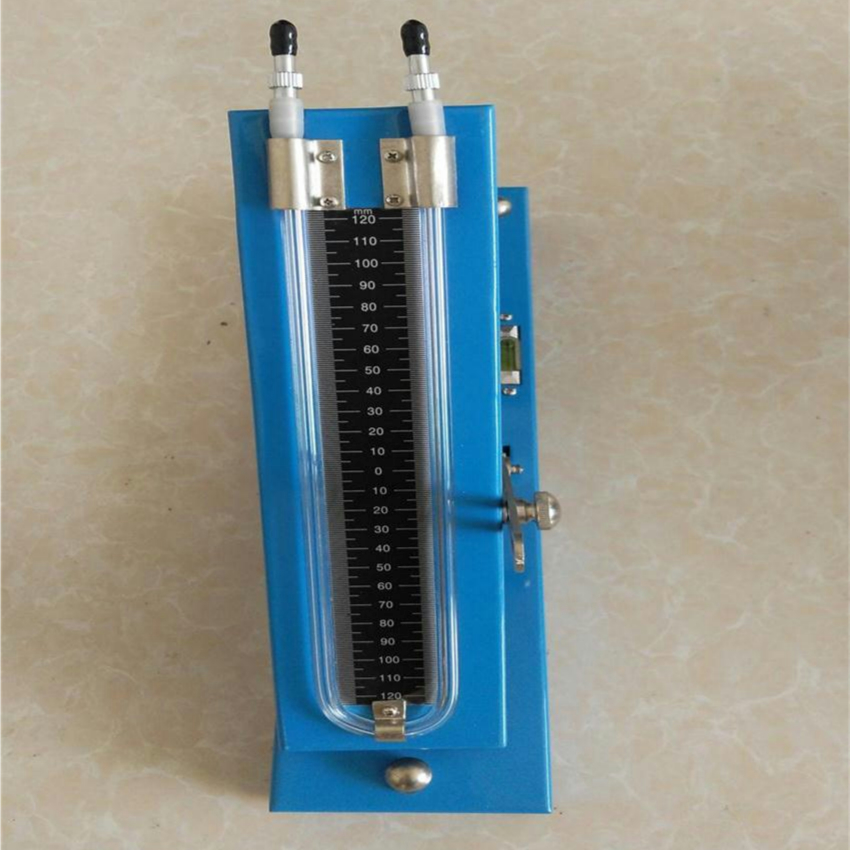

結構：壓差計由底板、平板、托板以及配用的三腳架等部分組成。底板下面安裝有與三腳架連接的連接螺母。平板上面裝有條形水準器及水平微調螺釘。托板上面安裝有U形玻璃測量管、標度尺，其側面安裝有可調節傾斜系數的支架 鎖緊裝置，傾斜系數分別為0.1，0.2，0.5，0.7.配備的三腳架其支腳高度伸縮可調，并具有水平調節和鎖緊功能。

工作原理：

壓差計是基于流體靜力學原理，利用液柱兩端由于受壓不同而在介質液面之間形成的調試差進行壓力測量的測壓儀器，其特點為玻璃量管與水平面成一定傾斜角度，故能將較小的液柱高度差轉變成按比例放大的玻璃測量分度值，表達公式如下： H=L×A

其中 A=ρ. Sine

式中：

H: 表示壓差值（毫米水柱）。

L：U型管兩端酒精面之間距離（毫米）。

ρ：工作介質酒精比重。（標稱比重為0.810g/cm3）

α: 傾斜角度

A：傾斜系數（本儀器有0.1，0.2，0.5，0.7四種）

技術參數：

• 測量范圍：0～150mmH2O水柱
• 精度等級：1級
• 工作溫度：5～40℃
• 傾斜系數：0.1、0.2、0.5、0.7
• 工作液體：酒精；其標稱比重為0.810g/m3
• 外形尺寸：長x寬x高不超過440x130x75
• 儀器重量：2.2kg
• 三腳架重量：0.7kg

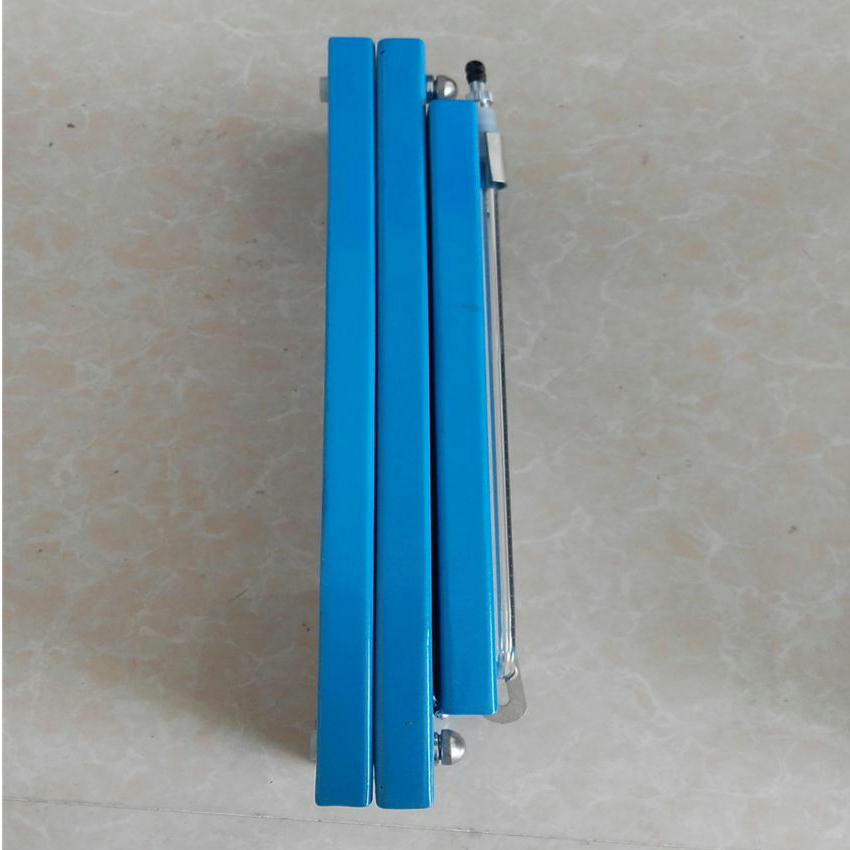

U型傾斜式壓差計AFJ-150

使用方法

1.將壓差計通過底板的螺母與三腳架連接緊固，通過調整三腳架支腳或支柱調整測量調試。

2.脫掉玻璃測量管兩端堵頭，用酒精沖洗玻璃測量管。

3.連接玻璃測量管一端與被測量物之間的膠管，接口處不氣。

4．根據水準器指示調整壓差計水平 。調水平時，先用三腳架上的水平調節裝置進行粗調，然后再調節平板上的微調螺

釘進行細調，直至水準器水泡調節到中心位置。

5.用滴管給玻璃測量管緩慢注入酒精（為便于觀察，可給介質填加少許紅墨水）至標度尺零線。

6.根據所測量壓差大小，調整傾斜支板選擇適合的傾角系數。

7.測量讀數時，要等介質液面穩定后，視線與U形玻璃測量管中心垂直，取液面凹面所對應的刻度值（應注意玻璃測量管內介質不得流入膠管內，以免因管道堵塞造成誤差）。

8．當使用的工作介質標稱比重為0.810g/cm3的酒精時，讀數乘以傾斜系數即為真值。

例1：壓差計讀數為100mm,傾斜系數0.5，則實際壓差值H為：H= L×A=100×0.5=50（毫米水柱）=490帕

9.當使用的工作介質不是酒精時，應按下列公式修正

P= P1.ρ/ρ酒

式中：

P：實際壓差值（毫米水柱）

P1：讀數壓差值（毫米水柱）

ρ：工作介質比重。g/cm 3

ρ酒：酒精標稱比重。0.810g/cm 3

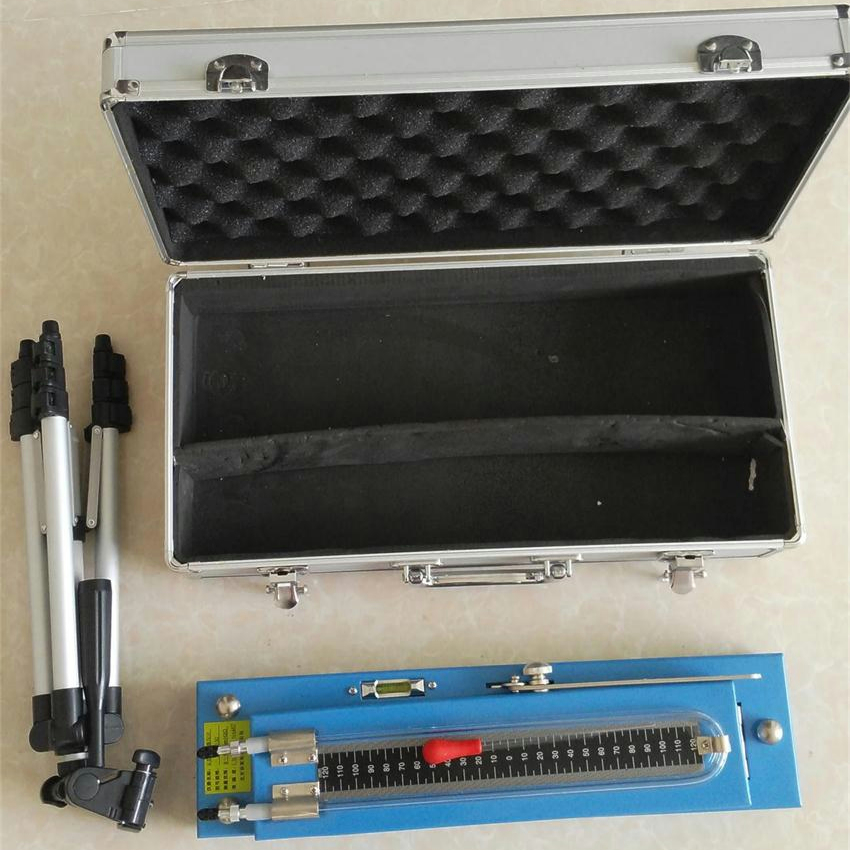

10.使用后，堵上玻璃測量?jī)啥硕骂^，放平托板，取下連接膠管，拆掉三腳架，將壓差計平穩放置到儀器保護盒中。

五．儀器標佼

有下列情況之一者，儀器應進行標校 a. 初次使用 b. 正常保用半年 c. 儀器維修或更換液柱后
