希立氣密性檢測儀-氣密性檢漏設備常用的幾種檢漏方式解析

談?wù)?a target="_blank">氣密性檢測儀的常見的氣密性檢漏方式特點

傳統的氣密性檢測方式為泡水法（直接泡水）：用水深和浸泡時間來對應各級IP防水等級測試。觀測產品內部有無進水作為其判定標準。

目前新型的氣密性檢測方式采用的壓縮空氣作為檢測介質，是一種新型的無損氣密性測試儀，密封性測試儀。能夠用于測試氣壓衰減檢漏、真空衰減檢漏、質量流量測試，爆裂測試，以及其他氣密性檢漏，防水測試。 氣密性漏儀系統內置進口高精度傳感器，測試精度可以達到1pa。廣泛運用于手機防水檢測，電池包防水檢測，充電樁防水檢測，控制器密封檢測，攝像頭防水檢測，電容氣密性檢漏等領域。

80年代初的氣密性檢漏方式采用的是泡水法檢測。

其缺點是：電子類的產品一旦進水之后可能會對對子原器件造成不可修復的傷害。所以說電子類產品不一定可以適用傳統方法。

一、氣密性檢漏效率低下，數據不量化。

二、氣密性檢漏效率低需重復拆分組裝、驗證。

三、不適合運用在產線做全檢。

四、極小的泄漏情況下氣體分子能融入水中-沒有氣泡產生，

五、水的表面張力– 水分子可能堵住泄漏，沒泄漏就沒有汽泡。

六 、極度依賴于人為判斷，缺乏嚴謹性!

而隨著以空氣為檢測介質氣密性檢測儀的面世，泡水法的氣密性檢漏方式已經慢慢地被其取待，目前流行于市場的大部分都是壓縮空氣為檢測介質的氣密性檢漏儀

新型氣密性檢漏儀隨著不斷的研發，應用，也涌現出了很多氣密性檢漏方式。按檢測方式方法可做以下區分：

氣密性檢漏壓降法

1、直接氣密性檢漏（正負壓兩種形式）

2、差壓直接檢測（正負壓兩種形式）

3、間接氣密性檢漏（正負壓兩種形式）

4、差壓間接氣密性檢漏（正負壓兩種形式）

B、氣密性檢測儀的流量氣密性檢漏方式

氣密性檢漏儀的檢測系統(直接，間接，差壓）原理，顧名思義，通過等量進氣、穩壓、檢測、然后檢測氣體壓力、體積的變化由精密測試儀系統經過一系列的采樣、計算、分析從而得出其泄漏速率、泄漏值等，根據這些數據，做出判斷OK或NG。主要運用于小家電產品防水測試，醫療氣密性測試 ，不銹鋼容器泄漏測試。此方法泄漏檢測原理：在密閉的工件腔體內通入一定壓力一定體積的氣體，靜止一段時間使其壓力穩定，然后斷開部件的壓縮空氣供給（閥門關閉），經過既定的測量時間過后測量壓力變化。如果存在泄漏，傳感壓力就會下降。從而實現氣性檢測，防水檢測，密封性測試。

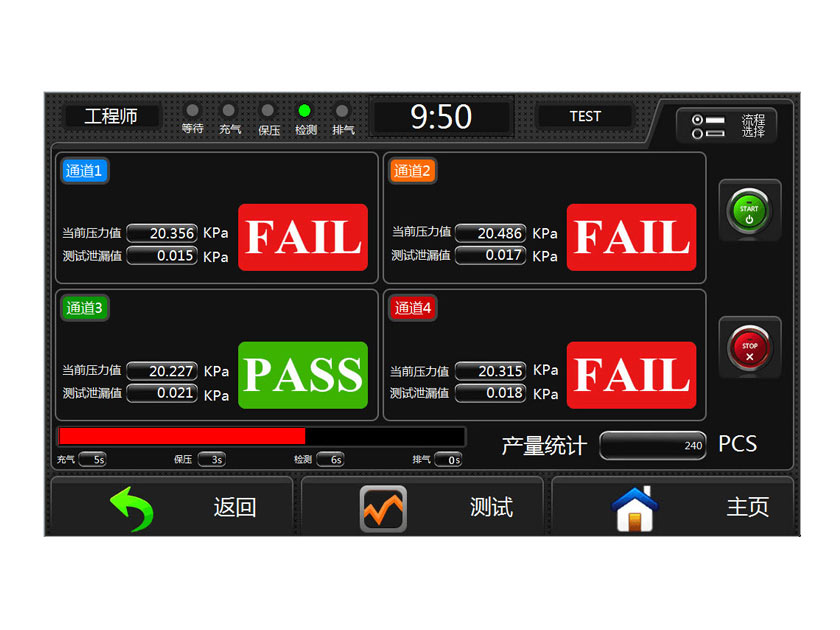

其測試界面如下圖所示

氣密性檢漏儀之流量檢測方式，采用瞬時損失流量的方法對被測產品進行密封性測試。其原理就是傳感器直接檢測產品的泄露速率，并實時顯示出來，可以基本上省去原來測壓力泄露測試法中的泄漏測試?yán)鄯e時間，此產品氣密性檢漏速度快，可直接顯示泄漏單位，適用于對測試效率有要求的產品。流量測量的測量信號與測試容積無關，不同于壓力測量中測量信號隨著測試容積的增大而減小。這在標定時是個優點，測量信號直接對應于通過泄漏標定儀的氣體流量，標定過程中不再需要知道確切的測試容積，也不用考慮確定泄漏率。體積流量法，一般不用于泄漏檢測而是用于流量控制中，如在用同樣的測量元件(差壓傳感器)進行降壓法泄漏測試前，對氣體系統中的自由通道進行流量監控。在質量流量檢測法中，測試信號不僅與測試容積無關且與測試壓力也無關，而是直接對應于標準泄漏率，不同于壓降法測量中要計算允許泄漏率。 體積流量法，一般不用于氣密性檢測而是用于流量控制中，如在用同樣的測量元件(差壓傳感器)進行降壓法泄漏測試前，對氣體系統中的自由通道進行流量監控。
