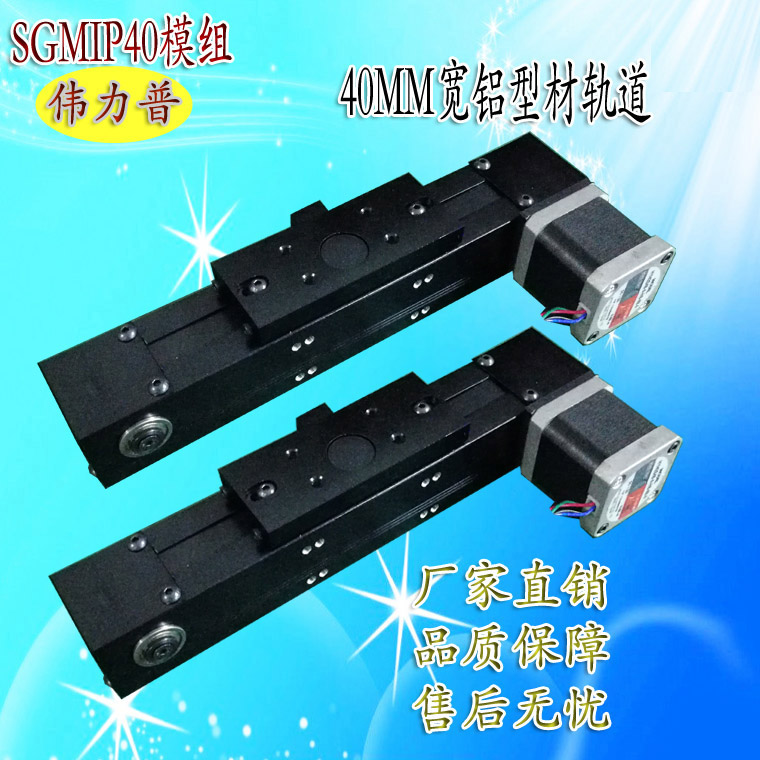

直線滑臺 線性模組 電動滑臺 直線滑臺 精密機械滑臺
[模組
直線滑臺]
深圳市機械滑臺廠家
價格： 2000.00
物流： 廣東 深圳市 寶安區| 賣家支付運費
可銷售總量： 10000套
手機： 13923455189 郵箱： vlpsz2016@163.com
傳真： 0755-23302169 地址： 廣東 深圳市
[模組 直線滑臺]
郵箱：
手機：
- 品牌： 偉力普
- 型號： SGMIP40
- 加工定制： 是
- 用途： 自動化機械設備
- 別名： 滑臺
- 規格： 40MM
- 適用機械： 自動化設備
分類：SGMIP40線性模組
尺寸：
導軌寬度是40MM滑塊寬度39MM，模組總寬度40MM，導軌厚度48MM，模組總厚度60MM，滑塊長度96MM，總長等于有效行程加滑塊長度加100MM。有效行程根據客戶的要求，導軌最長可以做到3米。
電機選配
電機選用VLP公司定制的42系列步進電機或者57系列步進電機，
產品速度
所配皮帶是HTD型式3M15寬，同步輪選用是3M15寬28齒，所以同步輪轉一圈是走84MM。由此可根據電機轉數算出模組速度。
產品精度及負荷
重復定位精度正負5絲，水平安裝容許負荷198N，側著安裝容許負荷247N。X方向扭力7.35N-M，Y方向扭力7.35N-M，Z方向扭力11.76N-M。
產品外觀
采用白色氧化處理，非常美觀。導軌側面和底部都有鍵槽，免去了客戶打孔安裝的麻煩，可直接安裝，非常方便。
產品特性
1．設計、安裝及維護簡便（線性模組設計結構輕巧，體積小，重量輕。）
2．高精度：重復定位精度正負5絲，
3．高速度，驅動力足夠的情況下，速度每秒可達10米
4．高防磨性（線性模組鋼軸經過特別加硬處理）
5．設計獨到（鋁材和高碳鋼結合，線性模組本身可作支架或底板使用，大大減低設計及制作成本而達到益）SGMIP40同步帶直線模組主要應用在工業機器人傳動裝置當中。
