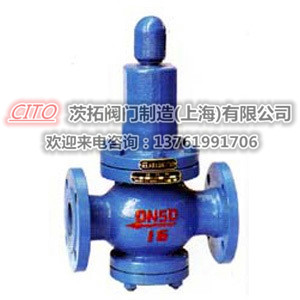

*內螺紋Y13H-16C蒸汽減壓閥，鑄鋼先導活塞式減壓閥
[蒸汽減壓閥
Y13H-16C
氣體減壓閥]
上海市蒸汽減壓閥廠家
[蒸汽減壓閥 Y13H-16C 氣體減壓閥]
郵箱：
手機：
- 品牌： 茨拓
- 型號： Y13H-16C
- 材質： 鑄鋼
- 連接形式： 螺紋
- 適用介質： 蒸汽
- 公稱通徑： 25MM
- 結構形式： 活塞式
- 壓力環境： 常壓
- 工作溫度： 常溫
- 標準： 國標
- 流動方向： 單向
- 驅動方式： 蒸汽
- 零部件及配件： 閥體
- 形態： 隔膜式
- 類型(通道位置)： 直通式
- 規格： 25MM
Y13H內螺紋蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
本產品主要用于蒸汽管路，起減壓穩壓作用。
二、Y13H內螺紋蒸汽減壓閥性能指標：
| 公稱壓力（MPa） | 1.6 | 2.5 |
| 殼體試驗壓力（MPa） | 2.4 | 3.75 |
| 密封試驗壓力（MPa） | 1.6 | 2.5 |
| 進口壓力（MPa） | 1.6 | 2.5 |
| 出口壓力范圍（MPa） | 0.1-1.0 | 0.1-1.6 |
| 壓力特性偏差（MPa） | GB12246-1989 | |
| 流量特性偏差（MPa） | GB12246-1989 | |
| 最小壓差（MPa） | 0.15 | 0.15 |
| 滲漏量 | GB12245-1989 | |
*：殼體試驗不包括膜片、閥蓋。
三、Y13H內螺紋蒸汽減壓閥主要零件材料：
| 零件名稱 | 零件材料 |
| 閥體 閥蓋 底蓋 | WCB |
| 閥座 閥盤 | 2Cr13 |
| 缸套 | 2Cr13/25（鍍硬鉻） |
| 活塞 | 2Cr13/銅合金 |
| 活塞環 | 合金鑄鐵 |
| 導閥座 導閥桿 | 2Cr13 |
| 膜片 | 1Cr18Ni9Ti |
| 主閥彈簧 | 50CrVA |
| 導閥主彈簧 | 50CrVA |
| 調節彈簧 | 60Si2Mn |
四、Y13H內螺紋蒸汽減壓閥流量系數（Cv）：
| DN | 15 | 20 | 25 | 32 | 40 | 50 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 |
五、Y13H內螺紋蒸汽減壓閥連接尺寸：
| 公稱通徑DN | G | L | H | Hl |
| 15 | 1/2" | 140 | 295 | 90 |
| 20 | 3-4" | 140 | 330 | 98 |
| 25 | 1" | 160 | 330 | 110 |
| 32 | 1-1/4" | 180 | 330 | 110 |
| 40 | 1-1/4" | 200 | 345 | 125 |
| 50 | 2" | 230 | 345 | 125 |
聯系人：王經理 聯系電話：021-57560711 聯系手機：13761991706
歡迎來電咨詢選購，茨拓閥門制造（上海）有限公司全體員工將竭誠為您服務！
