詳細信息（鍛鋼閘閥Z41H-16C，山東北澤鍛鋼閘閥廠家）

品牌： 山東北澤
型號： Z41H
連接形式： 法蘭
主體材料： 碳鋼
公稱通徑： DN15~50
適用介質： 水、蒸汽、油品
材質： 碳鋼
密封形式： 硬密封型
標準： 國標
外形： 中型
流動方向： 單向
驅動方式： 手動
零部件及配件： 配件
用途： 截止
壓力環境： 常壓
工作溫度： 常溫
類型(通道位置)： 直通式
規格： PN16~160

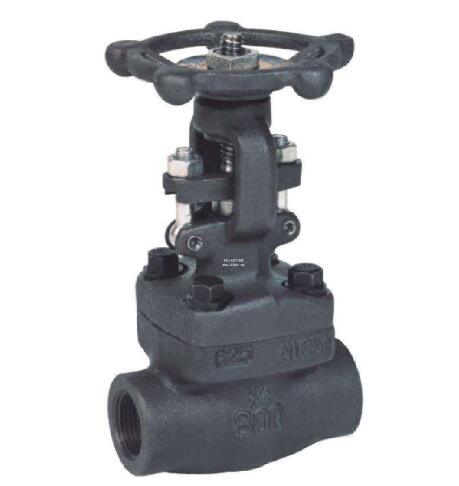

鍛鋼閘閥Z41H-16C，山東北澤鍛鋼閘閥廠家

【產品用途】

鍛鋼閘閥適用于 Class150~2500 、工作溫度 -29～425℃（碳鋼）或 -29～500℃（不銹鋼）的管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、、醋酸、氧化性介質、尿素等多種介質

【執行標準】

設計規范：JB/T 7746、API602

結構長度：JB/T 7746、工廠規范

承插口/螺紋：JB/T1751/GB7306、ANSI B16.11/B2.1

試驗與檢驗：JB/T 9092、API598

壓力-溫度：GB/T 9131、ANSI B16.34

產品標識：GB/T 12220、MSS SP25

供貨規范：JB/T 7928

【性能規范】

試驗項目	強度試驗	密封試驗	氣密封試驗	適用溫度（℃）	適用介質
1.6	2.4	1.73	0.6	≤425	水、蒸汽、油品
2.5	3.8	2.75
4.0	6.0	4.4
6.4	9.6	7.04
10.0	15.0	11.0
16.0	24.0	17.6
800Lb	21.0	15.4		≤200	腐蝕性介質

【主要零部件材料】

零件名稱	零部件材料
閥體、閥蓋	25
閘板、閥瓣	2Cr13
閥桿	2Cr13
密封圈	1Cr13+HF
填料	柔性石墨
墊片	18-8/柔性石墨
螺栓	35/35CrMo

主要外形和連接尺寸

公稱通徑	主要外形尺寸和連接尺寸
公稱通徑	L	d	S	L1	T	L2	H	D0
Z41H-16C Z41H-25 Z41H-40 Z11H-16C Z11H-25 Z11H-40 Z61H-16C Z61H-25 Z61H-40
15	90	13	22.5	10	1/2	15	151	118
20	100	18	28.5	11	3/4	17	182	130
25	120	23	34.5	12	1	19	197	150
32	120	28	43	14	1?	21	201	166
40	135	36	49	15	1?	21	227	180
50	155	45	61	16	2	25	253	180
Z41H-64 Z11H-64 Z61H-64
15	90	13	22.5	10	1/2	15	151	118
20	100	18	28.5	11	3/4	17	182	130
25	120	23	34.5	12	1	19	197	150
32	130	28	43	14	1?	21	212	180
40	150	36	49	15	1?	21	231	180
50	155	45	61	16	2	25	253	180
Z41H-100 Z11H-100 Z61H-100
15	90	13	22.5	10	1/2	15	151	118
20	100	18	28.5	11	3/4	17	182	130
25	120	23	34.5	12	1	19	197	150
32	130	28	43	14	1?	21	212	180
40	150	36	49	15	1?	21	231	180
50	155	45	61	16	2	25	253	180
Z41H-160 Z11H-160 Z61H-160
15	90	13	22.5	10	1/2	15	151	118
20	160	18	28.5	11	3/4	17	182	130
25	120	23	34.5	12	1	19	197	150
32	130	28	43	14	1?	21	212	180
40	150	36	49	15	1?	21	231	180
50	155	45	61	16	2	25	253	180
