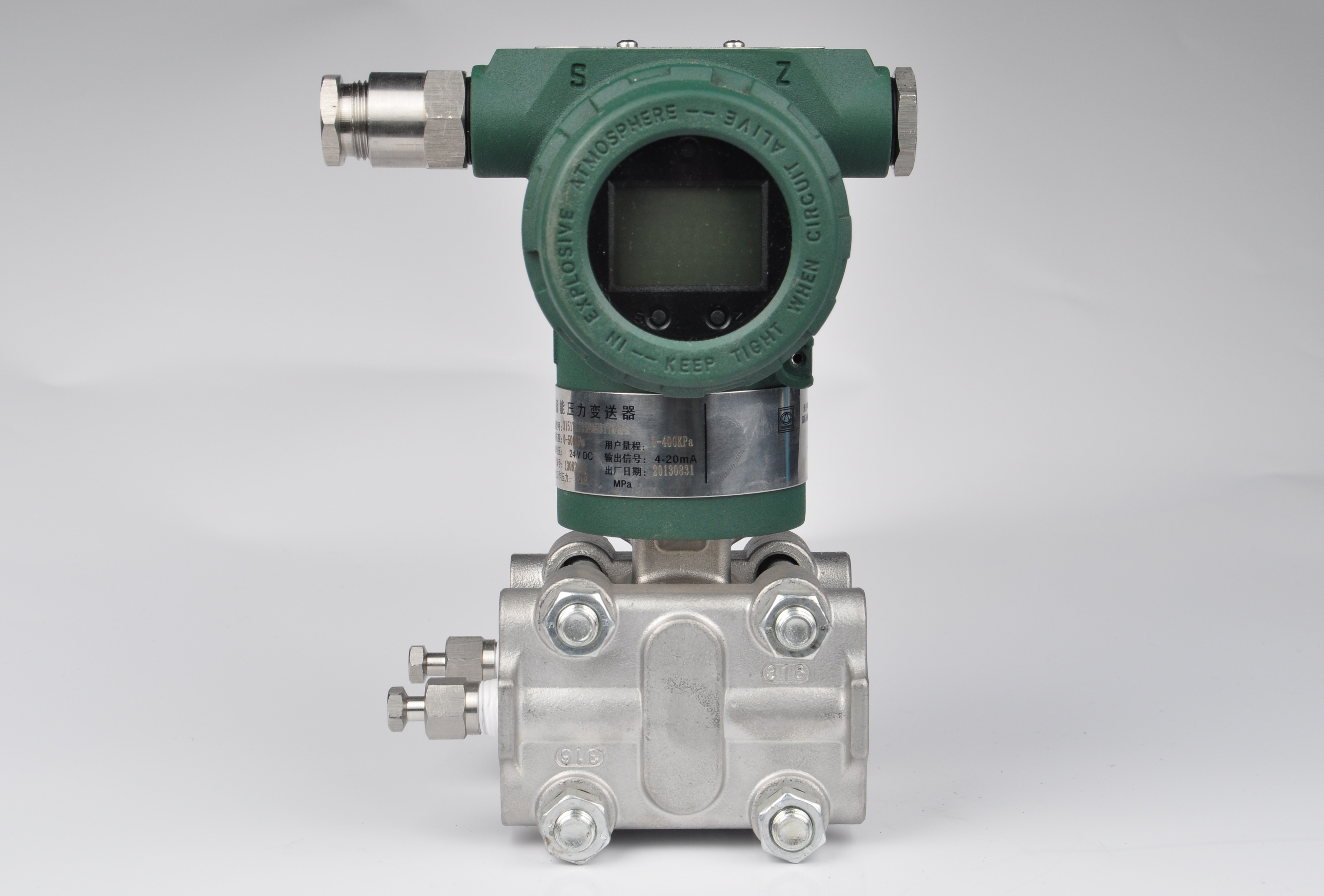

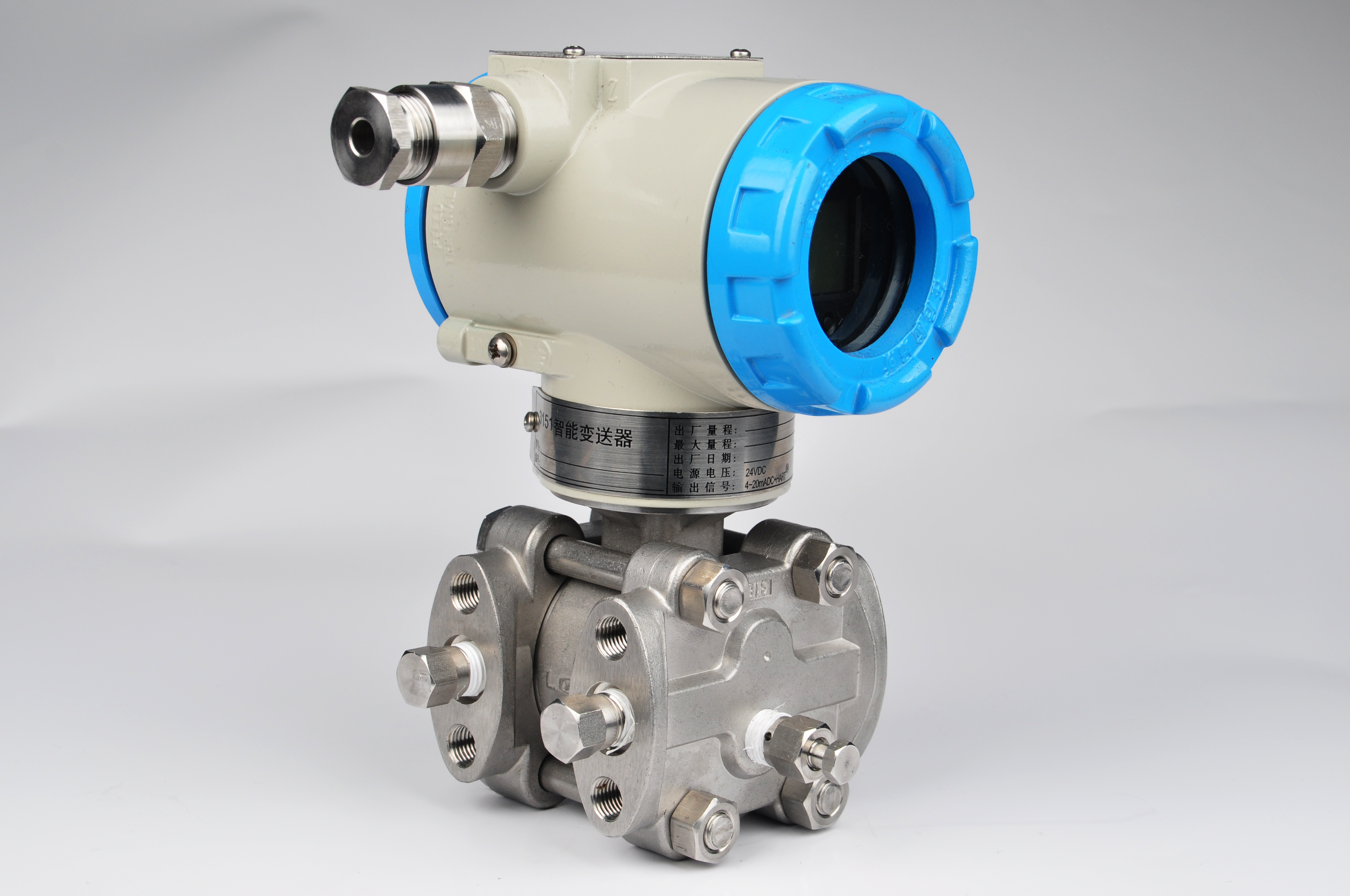

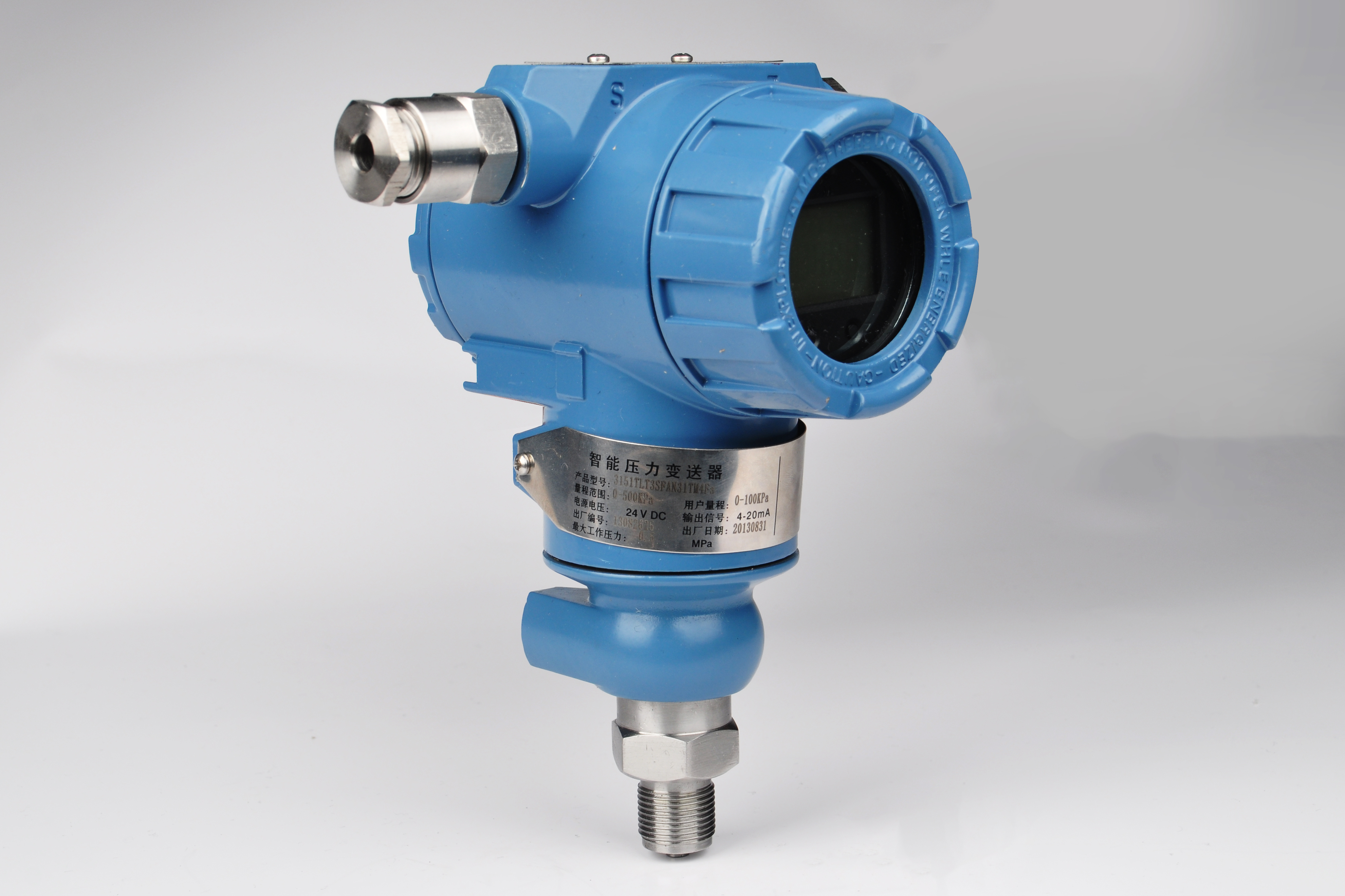

智能3051差壓變送器 福賽特智能3051差壓變送器

FST3051GP型壓力變送器用于測量液體、氣體或蒸汽的液位、密度和壓力，然后轉變成4～20mA DC信號輸出。SR3051GP智能型壓力變送器可與HART手操器相互通訊，通過它進行設定，監控或與上位機組成現場監控系統。
詳細介紹
FST3051GP型壓力變送器用于測量液體、氣體或蒸汽的液位、密度和壓力，然后轉變成4～20mA DC信號輸出。
FST3051GP型壓力變送器可與HART手操器相互通訊，通過它進行設定，監控或與上位機組成現場監控系統。
FST3051GP性能規格
（零基準校驗范圍，參考條件下，硅油充液，316 L不銹鋼隔離膜片。）
1.1. 參考精度
1.1.1. 數字、智能：±0.1%校驗量程
1.1.2. 模擬、線性：±0.2%校驗量程
1.2. 穩定性
1.2.1. 數字、智能：6個月，±0.1%URL
1.2.2. 模擬、線性：6個月，±0.2%URL
1.3. 環境溫度影響
1.3.1.數字、智能：
零點誤差：±0.2%URL/56℃
總體誤差：±(0.2%URL+0.18%校驗量程）/56℃
1.3.2.模擬、線性
零點誤差：±0.5%URL/56℃
總體誤差：±(0.5%URL+0.5%校驗量程）/56℃
1.4. 振動影響
在任意軸向上，200Hz下振動影響為±0.05%URL/g
1.5. 電源影響
小于±0.005%輸出量程/伏特。
1.6. 負載影響：
沒有負載影響，除非電源電壓有變化。
1.7. 電磁干擾/射頻干擾（EMI/RFI影響）
由20至1000MHz，場強達至30V/M時，輸出漂移小于±0.1%量程。

1.8. 安裝位置影響
零點漂移至多為±0.25kPa。所有的零點漂移
都可修正掉；對量程無影響。
2. 功能規格
2.1. 測量范圍：0-0.125-41370KPa
2.2. 零點與量程
2.2.1. 數字、智能
可用本機量程和零點按鈕調整，或用HART手操器遠程調整
2.2.2. 模擬、線性
量程和零點連續可調
2.3. 零點正、負遷移
零點負遷移時，量程下限必須大于或等于-URL；零點正遷移時，量程上限必須小于或等于+URL。校驗量程必須大于或等于小量程。
2.4. 輸出
數字、智能：
4～20mA DC，用戶可選擇線性或平方根輸出。數字過程變量疊加在4～20mA 信號上，可供采用HART協議的上位機使用
模擬、線性：
4～20mA DC,與過程壓力成線性。
2.5.防爆等級
EXdIICT6
◆選型方式
SR3051GP
壓力變送器

代碼
量程范圍KPa
2
0-0.125～1.5
3
0-1.3～7.5
4
0-6.2～37.4
5
0-31.1～186.8
6
0-117～690
7
0-345～2068
8
0-1170～6890
9
0-3450～20680
0
0-6890～41370

代碼
輸出
E
4-20mA
S
智能式

代號
結構材料
法蘭和接頭
排氣/排液閥
隔離膜片
灌充液體
22
316不銹鋼
316不銹鋼
316不銹鋼
硅油
23
316不銹鋼
316不銹鋼
哈氏合金C
24
316不銹鋼
316不銹鋼
蒙乃爾
25
316不銹鋼
316不銹鋼
鉭
33
哈氏合金C
哈氏合金C
哈氏合金C
35
哈氏合金C
哈氏合金C
鉭
44
蒙乃爾
蒙乃爾
蒙乃爾

代號
選項
M1
0-線性指示表
M2
LED顯示表
M3
LCD顯示表
B1
管裝彎支架
B2
板裝彎支架
B3
管裝平支架
D1
側面泄放閥在壓力室上部
D2
側面泄放閥在壓力室下部
不注
1/2NPT錐管螺紋接頭
C2
丁字形螺紋接頭M20×1.5，帶后部焊接Ф14引壓管的球錐連接頭
d
隔爆型EXdⅡBT4 EXdIICT6
i
本安型iaⅡCT6
