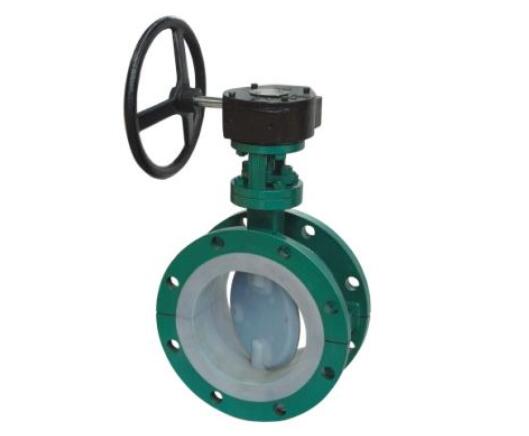

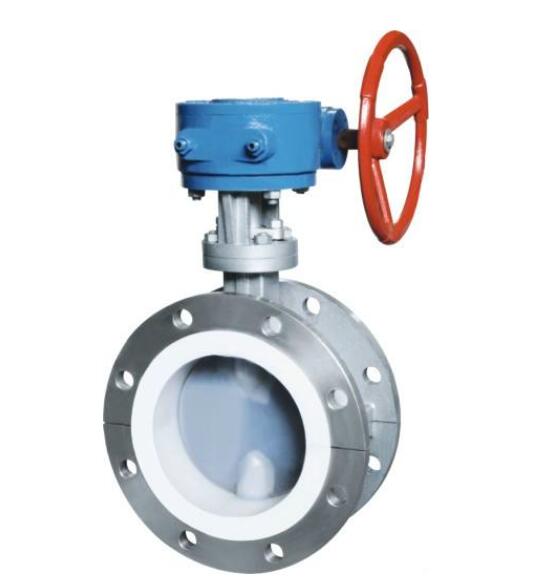

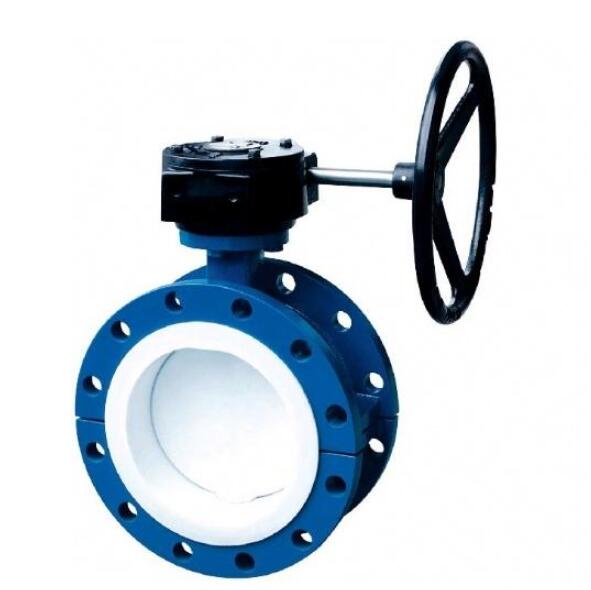

山東北澤全襯四氟蝸輪蝶閥D341F4/F46，法蘭式襯氟蝶閥

山東北澤全襯四氟蝸輪蝶閥D341F4/F46，法蘭式襯氟蝶閥

產品型號：D341F46-10C

產品名稱：法蘭襯氟蝶閥

公稱通徑：DN10-DN300

公稱壓力：0.6/1.6Mpa

殼體材質：鑄鋼

產品規格：DN50-DN1200

按驅動方式可分為：電動襯氟蝶閥、氣動襯氟蝶閥、蝸輪襯氟蝶閥

D341F46蝸輪法蘭式襯氟蝶閥為法蘭式對接結構，閥體、閥座與閥芯內襯一體化，閥門工作時，只有閥體內襯與襯塑蝶板與介質接觸，閥門可承受襯里材料介紹的介質腐蝕，采用四極密封結構并在密封面處配以耐溫抗老化的SI橡膠的彈性襯墊，完全達到介質的零泄漏，具有嚴密的密封性能，超長的使用壽命。

蝸輪法蘭式襯氟蝶閥產品特點

1、中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線)，具有雙向密封功能，壓力、流量可自由調節；2、偏心蝶閥為二維方向偏心產生的凸輪效應會使密封副產生足夠的密封比壓，并且隨著工作壓力的升高，密封副產生足夠的密封比壓，并且隨著工作壓力的升高，密封效果更理想。3、四級加載彈性密封，保證了閥門內、外的零泄露；   （1）軸頭、蝶板圓周連接處的特殊過渡曲線與閥座的合理過盈；   （2）軸頭端面采用彈性O型圈和軸肩處剛性墊圈、彈性橡膠墊組合；   （3）軸的徑向采用O型圈與金屬墊的組合；   （4）閥座鑲在有彈性條的閥體槽內；4、采用可調性彈子定位，定位準確，結構簡單。

蝸輪法蘭式襯氟蝶閥適用范圍

D341F46蝸輪法蘭式襯氟蝶閥適用于溫度≤120℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡造紙等給排水、氣體管道上作調節流量和截斷介質的作用，適用于各種濃度的、、、和各種有機酸、強酸、強氧化劑等介質。


主要零件及材料

零件名稱

材料

上下閥體

鑄鐵、鑄鋼、不銹鋼襯/F4、F46

閥座

F4/F46

帶桿蝶板

全襯 (WCB包襯)F4/F46、半襯(不銹鋼)/F4、F46

襯墊

硅橡膠

蝸輪手柄

Qt400-15球墨鑄鐵、鋁合金
