詳細信息（三片式法蘭球閥，供應Q41F三片式法蘭球閥）

品牌： 山東北澤
型號： Q41F
材質： 不銹鋼
連接形式： 法蘭
結構形式： 彈性球球閥
公稱通徑： DN15~100
適用介質： 水、蒸汽、油品、硝酸、醋酸
壓力環境： 常壓
工作溫度： 常溫
標準： 國標
流動方向： 單向
驅動方式： 手動
零部件及配件： 配件
用途： 截止
類型(通道位置)： 直通式
作用對象： 泵
規格： PN25

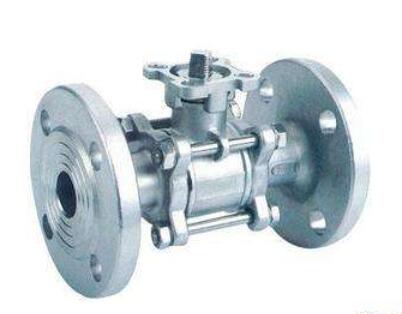

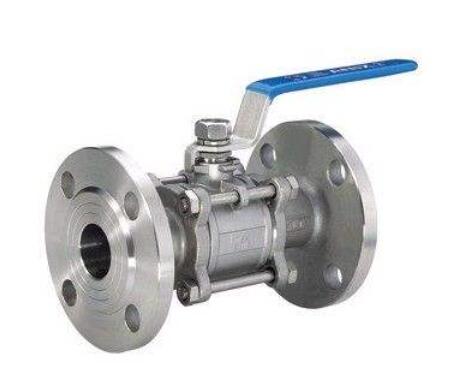

三片式法蘭球閥，供應Q41F三片式法蘭球閥

三片式法蘭球閥閥體鑄造采用臺灣引進的工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。驅動方式:手動、電動、氣動。可設置90°開關定位機構，根據需要加鎖以防止誤操作
三片式法蘭球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、蒸汽、油品、、醋酸等多種介質。

三片式法蘭球閥材質參數

Q41F三片式法蘭球閥性能規范表
公稱壓力	PN	2.5,4	MPa
強度試驗壓力	PT	3.8,6,9,6
低壓氣密封試驗壓力		0.6
高壓密封試驗壓力		2.8,4,4,7.04
適用介質	25F-25C/40C	Q41F-25P/40P	25R-Q41F/40R
適用介質	水、油品、氣	類	醋酸婁
適用溫度	-40-210℃

三片式法蘭球閥結構尺寸圖

三片式法蘭球閥連接尺寸

Q41F三片式法蘭球閥主要外形尺寸表
DN	B	L	D	K	Y	d	C	f	H	A	n-do
15	1 5	130	95	65	40	46	14	2	75	130	4-14
20	20	150	105	75	51	56	16	2	75	140	4-14
25	28	160	115	85	58	65	16	2	90	140	4-14
32	32	180	140	100	66	76	18	3	110	170	4-18
40	38	200	1501	110	76	84	18	3	130	200	4-18
50	50	230	165	125	88	99	20	3	140	220	4-18
65	64	290	185	145	110	118	22	3	170	350	8-18
80	76	310	200	160	121	132	24	3	180	350	8-18
100	100	350	235	190	150	156	24	3	250	550	8-22
