供應全纖維臺車式燃?xì)鉅t

一、主要技術參數

二、爐子技術結構

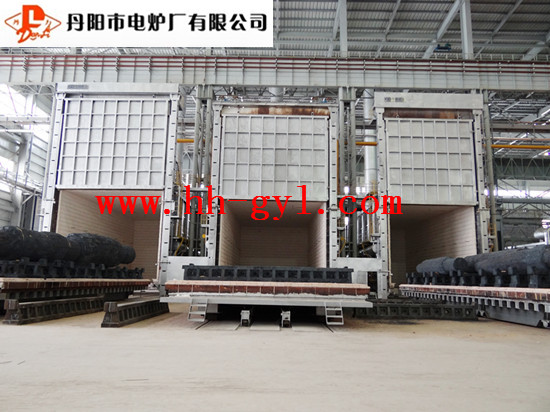

 臺車式燃?xì)鉄崽幚頎t主要由爐體（包括爐襯）、爐門、臺車、燃燒系統、管路系統、排煙及空氣預熱系統、爐壓控制系統、密封系統、溫度控制系統、報警與連鎖系統等主要部分組成。

爐體主要由爐體鋼結構和爐襯組成

爐體框架由槽鋼焊接成形，在充分考慮到爐子整體強度、架體結構下?lián)稀⒆冃蔚葐?wèn)題的基礎上，盡量輕型化，使?fàn)t子的爐架輕巧并可靠。

爐外壁為5mm Q235A鋼板，立柱間及立柱之間均用槽鋼拉住，形成網架結構，結實、牢固、可靠耐用。焊縫均勻平整，沒有氣孔、夾渣、裂紋、未熔合等缺陷，外觀平直、光滑、沒有皺折凹凸不平現象。

所有鋼結構部分在焊接前進行噴砂處理、涂2遍防銹漆、面漆采用有機硅耐高溫漆。

爐口面板熱面部分采用RQTSi-5耐熱球墨鑄件分塊制作，減少爐口部分的熱變形。

爐體底部設有耐熱球墨鑄鐵RQTSi-5密封槽，與臺車上的密封刀配合使用。

爐襯采用山東魯陽股份有限公司采用真空甩絲法生產的具有優良隔熱保溫性能的1260高純型陶瓷耐火纖維，耐溫可達1050℃以上，經過特殊施工成模塊, 纖維內穿耐熱鋼與外表鋼板固定。最后組裝成爐襯，陶瓷纖維組塊壓縮后容重為～230kg/m³，纖維壓縮量≥40%。由于采用全纖維大板塊結構的爐體，其重量?jī)H為耐火磚爐體的1/10，并可節能20～25%，這種爐襯還具有安裝簡便，施工時間短的特點。

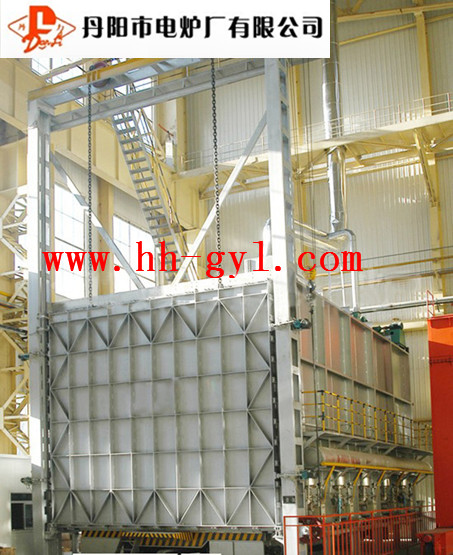

爐門及其升降系統

爐門采用槽鋼制作成框架，面板采用Q235A鋼板制作，結構牢固、可靠耐用，不易變形。

爐門爐襯同樣采用全纖維結構，安裝方式與爐體爐襯相同。

爐門的升降采用電動葫蘆為爐門升降動力，并自配有制動裝置，使?fàn)t門平穩升降；采用電動葫蘆其設備及運行成本低，維修簡單，使用過程安全。爐門升降的吊索采用環型起重鏈，有效地保證在爐門開啟時，高溫?zé)崃坎粫?huì)烤壞吊索。爐門兩側設有龍門立柱，采用型鋼及鋼板焊接，有足夠的起吊強度。

爐門的密封采用新型滑輪自壓緊裝置，其優點是：密封效果良好，經久耐用性能可靠，不受爐口熱輻射影響。

臺車及牽引機構

  臺車由鋼結構車架、耐火砌體、減速機牽引機構、密封裝置等組成。

臺車鋼結構框架是采用工字鋼和槽鋼制作。臺車四周側板采用用RQTSi-5耐熱球墨鑄件分塊制作。臺車結構不僅具有整體穩定性，還可保證局部穩定性，在設計中充分考慮臺車本身負荷較重、車面寬度大的情況。對整個臺車受力的均布和熱變形有充分的考慮。

臺車面四周采用耐高溫澆注料澆注成型，中間耐火層采用重質磚砌筑，既保證了臺車的耐壓強度，又確保承重面的耐火強度；隔熱保溫層為二層，底部層為輕質節能粘土磚砌筑，中間層采用重質粘土磚砌筑，底部鋼板上平鋪一層5㎜板作隔熱保溫用。

臺車行走方式采用走輪式自行走結構；在臺車底部布置4排走輪,1排為主動輪，1排為從動輪，其余2排為被動輪。

臺車傳動機構是實現臺車自由進出的可靠保證，本熱處理爐采用制動電機配大比例擺線針輪減速機，通過鏈輪、鏈條驅動臺車上的主動輪。

爐體與臺車的密封采用電動動推桿機械壓緊纖維軟密封形式，操作簡便，密封可靠性好，大大地減少了爐體的熱損耗。

臺車進出都設有保險限位機構，并且設有防爐后墻碰撞死擋，并與爐門連鎖，確全操作。臺車進出靈活，地面平整、定位準確。
